Сенімді отырғызу шамын қалай жасауға болады PCBA
Көгалдандыру шамдары (бағбандық жарықдиодты шамдар) күрделі жағдайларда жұмыс істейді: 12-16 сағат үздіксіз күнделікті жұмыс, жоғары ылғалдылық орталары (60-90% RH) және айтарлықтай жылу кернеуі. PCBA бүкіл арматураның негізі болып табылады --- бұл жерде сәтсіздік егіннің жоғалуын және энергияны ысырап етуді білдіреді.
Өнеркәсіптік және ауылшаруашылық секторларындағы қуат электроникасы мен ПХД өндірісіндегі 20 жылдық тәжірибеммен мен жүздеген өсу өрісіндегі ақауларды талдадым. Бұл нұсқаулық материалды таңдауды, жылуды басқаруды, спектр дизайнын және жеңіл PCBA отырғызу үшін дәлелденген сенімділік параметрлерін қамтиды.

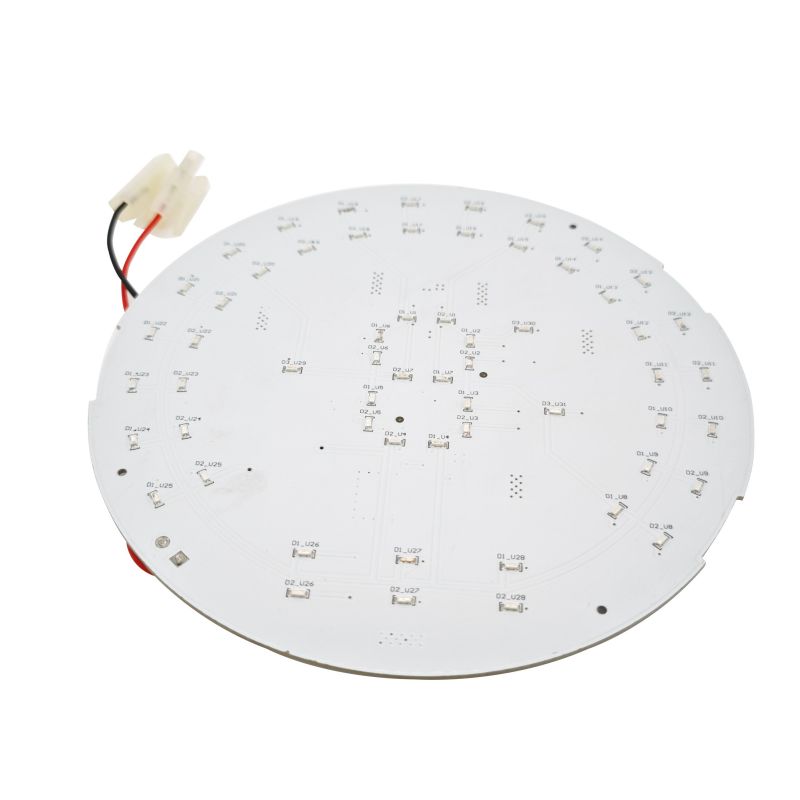

PCBA отырғызу шамы не істеуі керек
Отырғызу шамы PCBA жасанды жарық арқылы өсімдік фотосинтезін қолдайды. Стандартты жарықтандырудан айырмашылығы, бау-бақша PCBA үздіксіз жоғары қуатты жұмысты басқара отырып, белгілі бір толқын ұзындығын (гүлдену үшін қызыл, вегетативті өсу үшін көк) жеткізуі керек.
PCBA отырғызу шамының негізгі функциялары:
- Спектрлік шығысты басқару:Жарықдиодты чиптерді дәл толқын ұзындығында (660нм қызыл, 450нм көк) ≤±5нм ауытқуымен басқарады
- Жылулық диссипация:Люменнің мерзімінен бұрын тозуын болдырмау үшін жарықдиодты қосылыстардан жылуды жояды
- Қуатты реттеу:Айнымалы ток кірісін (85-265 В) немесе тұрақты кірісті (12-52 В) жарық диодты жолдар үшін тұрақты тұрақты токқа түрлендіреді
- Қоршаған ортаны қорғау:Жылыжайдағы ылғалдылық пен температура ауытқуларына төтеп береді
Стандартты LED PCBA-дан негізгі айырмашылығы:Жеңіл PCBA отырғызу жоғары қуат тығыздығын (бір тақтаға 40 Вт - 200 Вт+) және әртүрлі дақыл түрлері үшін арнайы спектрді реттеуді қажет етеді.
Негізгі техникалық сипаттамалар
Өсу сатысы бойынша спектрлік талаптар
Өсу кезеңіҮстем толқын ұзындығыТиптік қызыл:көк қатынасҚолданылуыӨсімдік (жапырақтар/сабақ)450нм (көк)3:1-ден 4:1ге дейін Салат, шөптер, жапырақты жасылдарГүлдену/жеміс660нм (қызыл)5:1-ден 9:1ге дейін қызанақ, қызыл бұрыш Спектр400-700нм + whiteVariableҚосымша жылыжайды жарықтандыру
Ағымдағы бау-бақша LED стандарттары мен өндіруші сипаттамаларына негізделген.
Электр және қуат сипаттамалары
ПараметрТөмен қуат (үй/DIY)Орташа қуат (коммерциялық)Жоғары қуат (тік ферма)Жалпы қуат10W-40W40W-120W120W-300W+Кіріс кернеуі12V-24V DC45-52V DC48V DC немесе AC 85-265VLED ток Арна350mA-700mA700mA-1500mA1500mA-2800mAТок ауытқуы±5%±2%±1%қуатты түрлендіру тиімділігі>85%>90%>93%
Коммерциялық отырғызу жеңіл PCBA спецификацияларынан алынған қуат ауқымдары.
Физикалық және жылулық сипаттамалар
ПараметрFR4 СтандарттыАлюминий MCPCBCCopper MCPCBTЖылуөткізгіштігі0,3-0,5 Вт/м·K1-9 Вт/м·K200-400 Вт/м·КМыс Салмағы1 oz1-2 oz2-3 унцҚабат саны2-4 қабат1-2 қабат1-2 қабатМаксималды жұмыс температурасы0°C03г бетіТиптік қолдануТөмен қуат (<30Вт)Көптеген коммерциялық шамдар Өте жоғары қуат
Бау-бақша өнімдеріне арналған ПХД өндірісінің стандарттарына негізделген.
ПХД материалын таңдау: сенімділік үшін маңызды
ПХД материалын таңдау отырғызудың жарық мерзімі мен өнімділігін тікелей анықтайды.
Алюминий MCPCB (көгалдандыру шамдары үшін ең көп таралған)
Алюминий MCPCBs коммерциялық отырғызылатын жеңіл PCBA-ның 80% -дан астамын құрайды. Олар жылу өнімділігі мен құнының ең жақсы балансын ұсынады.
ПараметрСтандартты алюминийЖоғары өнімділікАлюминийЖылуөткізгіштігі1-3 Вт/м·K5-9 Вт/м·КДиэлектрлік қабат қалыңдығы50-100мкм75-150мкмАзылу кернеуі2-3 кВ3-5 кВМ² құны (көлемі)~0$5
Алюминийді қашан таңдау керек:Көптеген коммерциялық отырғызу шамдары 40 Вт-тан 200 Вт-қа дейін. 1-3 Вт/м·К алюминий ПХД стандартты жарық диодты тығыздықтары үшін жеткілікті.
FR4 (шығынға сезімтал немесе төмен қуат)
FR4 отырғызу үшін жеңіл PCBA тек мыналар үшін жарамды:
- 30 Вт-тан төмен қуаттылығы төмен құрылғылар
- Сыртқы радиаторлары бар конструкциялар
- Қысқа мерзімді немесе хоббиге арналған қосымшалар
Шектеу:FR4 жылуды тиімді түрде тарата алмайды. Жарық диодты қосылыс температурасы балама алюминий MCPCB конструкцияларынан 15-25°C жоғары көтеріледі.
Керамикалық PCBA (Премиум / Жоғары сенімділік)
Керамикалық субстраттар (глинозем немесе алюминий нитриді) 20-200+ Вт/м·К жылу өткізгіштікке қол жеткізе отырып, диэлектрлік қабатты толығымен жояды.
Ең жақсысы:Өте жоғары қуатты тығыздық (>3 Вт/см²) немесе абсолютті сенімділікті қажет ететін қолданбалар.
Үздіксіз жұмыс үшін жылуды басқару
Көгалдандыру шамдары күніне 12-16 сағат, жылына 365 күн жұмыс істейді. Жылумен басқару №1 сенімділік факторы болып табылады.
Жылулық жолды оңтайландыру
Негізгі ереже:Жарықдиодты қосу температурасының әрбір 10°C төмендеуі үшін қызмет ету мерзімі екі есе артады.
Дизайн элементіТалаптарыТексеру әдісі Жарықдиодты жастықшалар астындағы термиялық вентильдер бір LED рентгендік тексеру үшін кемінде 9 винт (диаметрі 0,3 мм) Толтыру арқылы мыс немесе эпоксидпен толтырылған және жабылған. үлкен бос орындар)Рентген сәулесі, бос <25%Бет температурасы (толық жүктеме кезінде)60°C-тан төмен (жарық диодты тақта аймағы)Термобейнелеу
Жылулық интерфейс материалы (TIM)
MCPCB және арматура салқындатқышы арасында:
- Міндетті TIM:Силикон немесе керамикалық термиялық төсем (кемінде 3 Вт/м·К)
- Қалыңдығы:0,5 мм-ден 1,5 мм-ге дейін
- Қысу:Ауа саңылауларын жою үшін 20-30%
Ағымдағы іздер үшін мыс салмағы
Trace үшін ток Минималды мыс Салмағы Ұсынылатын мыс салмағы<500мА1 унц1 ун500мА-1,5А1 унц2 унция 1,5А-3А2 унц 1,5А-3А2 унция дәнекерлеу тесігі бар3A+2 унция параллель іздері бар3 унция
IPC-2221 бау-бақша жарықтандыру үшін қолданыстағы қуат стандарттарына негізделген.
Спектрді жобалау және толқын ұзындығын басқару
Өсімдіктер әртүрлі өсу кезеңдері үшін белгілі бір жарық спектрін қажет етеді. PCBA бұл толқын ұзындығын дәлдікпен жеткізуі керек.
Шамдарды отырғызу үшін стандартты толқын ұзындығы
Толқын ұзындығыТүсФункциясыLED чип түрі450-460нмКорольдік көкӨсімдік өсімі, хлорофиллді сіңіруКөк LED660-665нмҚоң қызылГүлдену, жеміс беру, фотоморфогенезҚызыл LED730-740нмАлыс ҚызылЭмерсон эффектісі, қызыл гүлдену басталуы0F0Kar спектр, көрнекі жайлылық Ақ жарық диодты
Қызыл: көк қатынасы бойынша ұсыныстар
Өсімдік түрі Ұсынылатын Қызыл:Көк қатынасЕскертпелерЖапырақты жасылдар (салат, шпинат)3:1-ден 4:1ге дейін ықшам өсу үшін жоғары көк Жеміс өсімдіктері (қызанақ, бұрыш)5:1-ден 9:1-ге дейін Гүл/жемістің дамуы үшін жоғарырақ қызыл Шөптер (райхан, кинза) 4:1-ден 6:1-ге дейін. (көкөніс) 8:1 (гүл)Реттелетін спектр қолайлы
Өнеркәсіп көздерінен алынған бау-бақша LED дизайн нұсқауларына негізделген.
Толқын ұзындығының тұрақтылығын ағымдағы бақылау
Жарық диодты толқын ұзындығы токтың өзгеруімен ауысады. Спектрлік дәлдікті сақтау үшін:
- Максималды ток ауытқуы:Барлық жарықдиодты жолдар бойынша ±2%
- Ұсынылатын ауытқу:Премиум дизайн үшін ±1%
- Өлшеу әдісі:Сериялық резистор кернеуінің төмендеуі немесе кірістірілген ток өлшегіш

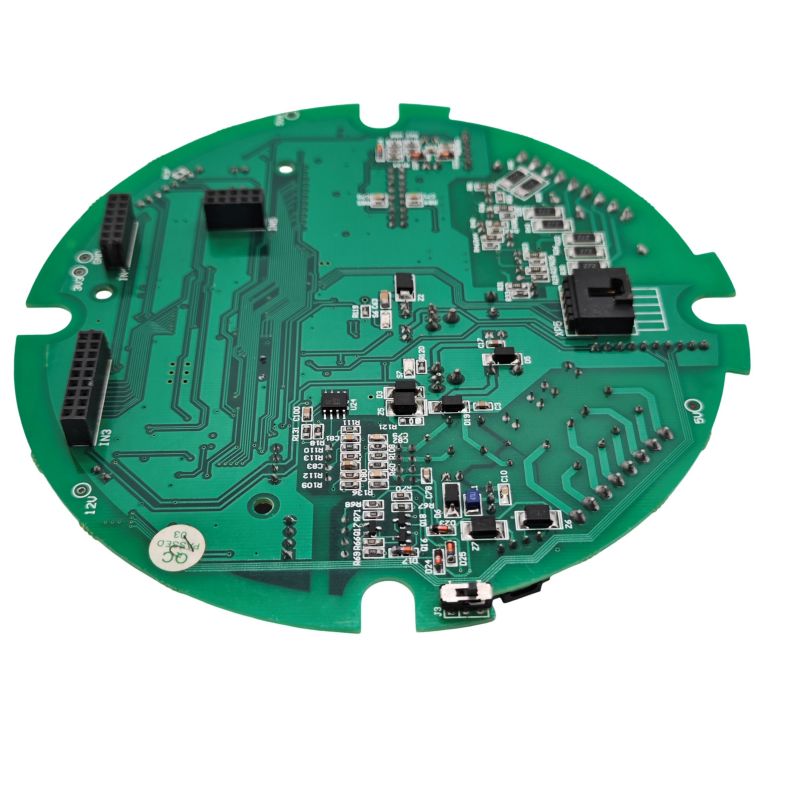

Драйвер топологиясы және схеманы жобалау
Тұрақты ток пен тұрақты кернеу
Жеңіл PCBA отырғызу қажеттұрақты ток жетектұрақты толқын ұзындығын сақтау және термиялық қашудың алдын алу үшін әрбір жарықдиодты жол үшін.
ТопологияАртықшылықтары КемшіліктеріСызықтық тұрақты токТөмен қуат (<30Вт)Қарапайым, төмен EMIЖоғары кернеу төмендеуі кезінде тиімсізБак түрлендіргішіОрташа қуат (30-100Вт), Vin > VfТиімді (90-95%) Индукторды қажет етеді, шуылдың ауысуын жоғарылататын түрлендіргіш. санау Көп арналы тұрақты ток Жоғары қуат (>100 Вт), реттелетін спектр Жеке арнаны басқару, жоғары тиімділік Күрделі, жоғары баға
Міндетті қорғаныс тізбектері
Қорғау түріКомпонентСипаттамасыКері полярлықШоттки диоды немесе P-FETBКірістегі теріс кернеуді бұғаттайды.ТВС диоды 1,2x максимум кірістегі қысқыш.Асық ток (әр арнаға)PTC сақтандырғышы немесе сезгіш резистор + ажырату 1,3x номиналды токта өшіру ESDiodesk ең төменгі кіріс ±8V
Өсіру бөлмелері үшін қоршаған ортаны қорғау
Көгалдандыру шамдары ылғалдылығы жоғары орталарда (60-90% RH) жұмыс істейді. Ылғалдан қорғау сенімді жұмыс үшін міндетті болып табылады.
Конформды жабынға қойылатын талаптар
Қаптау түріҚолдануға арналған ең жақсы әдісҚайта өңдеуге жарамдылықАкрил (AR)Жалпы бау-бақша спрейі немесе батыруОңайСиликон (SR)Аса ылғалдылық, икемді PCBSТаңдамалы спрей ҚиынУретан (UR)Тұзды су немесе химиялық әсер спрейӨте қиын
Ең аз жабын қалыңдығы:0,03 мм (1,2 миль)
Ылғалды қорғауды бақылау тізімі
- Конформды жабынбарлық дәнекерлеу қосылыстары мен ашық мыс үстінде
- Потингқосқыштар мен жоғары вольтты аймақтар үшін (экстремалды орта үшін қосымша)
- Жабық қосқыштар(Ашық немесе жоғары ылғалдылықтағы жылыжайлар үшін IP65 минимумы)
- ENIG бетінің әрлеуі(мыс коррозиясының алдын алады; HASL ұсынылмайды)
Жұмыс ортасының шектері
ПараметрIndoor GrowGreenhouseAutdoorЫлғалдылық диапазоны40-70% RH60-90% RH10-100% RHTтемпература диапазоны15-30°C-5 - 40°C-20 - 50°Cең төменгі IP рейтингіIP20 (үй ішінде құрғақ)IP44 (шашырауға)IP6

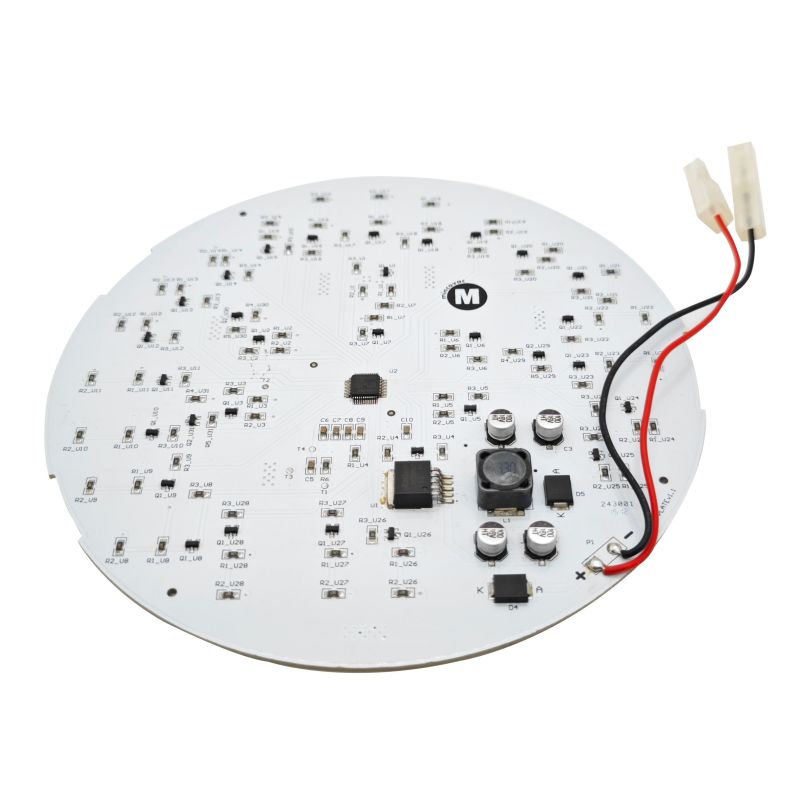

Отырғызу жеңіл PCBA орналасу ережелері
1-ереже: Қуат пен сигналды бөліңіз
- Айнымалы ток/тұрақты ток кіріс бөлігін жарық диодты жетек ізінен оқшау ұстаңыз
- Төменгі вольтты және жоғары вольтты аймақтар арасындағы сүзу қашықтығы 3 мм
2-ереже: Жоғары ток контурларын қысқартыңыз
- Жарық диодты драйверлерді жарық диодты қосқыштарға мүмкіндігінше жақын орналастырыңыз
- EMI азайту үшін цикл аймағын азайтыңыз
3-ереже: Жарықдиодты шамдарға арналған термиялық төсемнің дизайны
- Әрбір жарықдиодты термиялық төсемге кемінде 9 термиялық жол (0,3 мм) қажет
- Дәнекерлеу мүмкіндігі үшін веноздар толтырылып, жабылуы керек
4-ереже: Жерге мыс құйыңыз
- 2-қабатта қатты жер бетін пайдаланыңыз (2-қабатты MCPCB үшін, жер металл өзегі болып табылады)
- FR4 конструкциялары үшін: ең аз бөлінген жер қабаты
5-ереже: Тізбекті электр қуатын бөлу
- Ұзын сызықты отырғызу жеңіл PCBA үшін (1500 мм дейін) орталық автобус ретінде қуат іздерін бағыттаңыз
- Әрбір жарық диодты сегментті алдыңғы сегменттің соңынан емес, шинадан беріңіз
Өндіріске және құрастыруға қойылатын талаптар
Жеңіл PCBA отырғызу үшін SMT құрастыру сипаттамалары
ПараметрТалапТексеруДәнекер пастасыҚорғасынсыз (SAC305 немесе ұқсас)RoHS сәйкестігі
Жеңіл PCBA отырғызу сапасын сынау
TestMethodPass/Fail CriteriaCrecuit In-circuit Test (ICT)Автоматтандырылған зонд қондырғысыБарлық құрамдас бөліктер бар, дұрыс мәндерLED полярлығын тексеруДиод режимі немесе визуалды тексеру 100% дұрыс бағдарлау Толық жүктелген кезде IR камерасы 1 сағат жұмыс істегеннен кейін жылу нүктесі жоқ >70°C (жарық диодты өлшегіш тақталары нысаналы емес)
Коммерциялық отырғызу үшін жеңіл PCBA өндірісі үшін осы параметрлерді 100% сынау ұсынылады:
- Жарық диодты полярлығын тексеру(автоматтандырылған оптикалық тексеру)
- Дәнекерлеу қосылысының сапасы(Барлық қуат компоненттеріндегі AOI)
- Ашық/қысқа тестілеу(ұшатын зонд немесе тырнақ төсеніші)
- Термиялық валидация(үлгі негізі, өндірістің 10%)
Жеңіл PCBA отырғызу жиі қойылатын сұрақтар
1-сұрақ: Күніне 18 сағат жұмыс істейтін жоғары қуатты (200 Вт+) отырғызу шамы үшін ең жақсы ПХД материалы қандай?
A:Жоғары қуатты үздіксіз жұмыс істеу үшін,минималды 3 Вт/м·К жылу өткізгіштігі бар алюминий MCPCBстандартты таңдау болып табылады. Міне, нақты өріс деректеріне негізделген шешім матрицасы:
Қуат деңгейіҰсынылатын материалЖылуөткізгіштігіКүтілетін қызмет мерзімі40Вт-100ВСтандартты алюминий MCPCB (1-2 Вт/м·К)1-2 Вт/м·К30,000-50,000 сағат100Вт-200Вт Жоғары өнімділік алюминий (3-5 Вт/м·05 Вт/0,03-00К) сағат200Вт-300Вт+Премиум алюминий (5-9 Вт/м·К) немесе мыс өзегі5-9+ Вт/м·К70,000-100,000 сағат
Неліктен жоғары қуат үшін FR4-тен жоғары алюминий:200 Вт отырғызу шамы айтарлықтай жылу шығарады. FR4 оқшаулағыш ретінде әрекет ететін тек 0,3-0,5 Вт/м·К жылу өткізгіштікке ие. Жарық диодты қосылыс температурасы бірнеше минут ішінде 100°C-тан асады, бұл люменнің тез тозуына әкеледі (6 ай ішінде 30-50% жоғалту).
Керамикалық PCBA баламасы:Өте сенімділік үшін немесе ПХД өлшемі қатты шектелген кезде (жоғары қуат тығыздығы >3 Вт/см²), керамикалық астарлар (глинозем немесе алюминий нитриді) 20-200+ Вт/м·К дейін диэлектрлік қабатты толығымен жояды. Дегенмен, құны алюминий MCPCB қарағанда 3-5 есе жоғары.
Көптеген коммерциялық өсірушілер үшін төменгі сызық:Жоғары өнімді алюминий MCPCB (5 Вт/м·К) 200 Вт+ арматура үшін шығындар мен сенімділіктің ең жақсы балансын қамтамасыз етеді.
2-сұрақ: Іздің қызып кетуіне жол бермеу үшін отырғызу шамы PCBA үшін қажетті мыс салмағын қалай есептеуге болады?
A:Осы бау-бақшаға арналған нұсқаулармен IPC-2221 формуласын пайдаланыңыз. Ізді шамадан тыс қызып кету - жоғары қуатты отырғызу шамдарында жиі кездесетін ақаулық режимі.
1-қадам - бір ізге ең жоғары токты анықтаңыз:
48 В кернеуіндегі әдеттегі 100 Вт отырғызу шамы үшін: Ток = 100 Вт / 48 В = бір жолға 2,08 А
2-қадам - Рұқсат етілген температураның көтерілуін таңдаңыз (ΔT):
- 10°C көтерілуі:50 000+ сағаттық қызмет мерзіміне арналған консервативті (коммерция үшін ұсынылады)
- 20°C көтерілуі:Тұтынушы деңгейіне жарамды
- 30°C көтерілуі:Жоғары тәуекел --- із уақыт өте келе дәнекерлеу қосылыстарын әлсіретеді
3-қадам - Токқа негізделген мыс салмағын таңдаңыз:
Ағымдағы 1 унция Мыс Қажетті ені (ΔT=20°C)2 унция Мыс Қажетті ені (ΔT=20°C)Ұсыныс1A30 миллион (0,76 мм)15 миллион (0,38 мм)1 унция қолайлы2A70 миллион (1,78 мм) 35 миллион (0,8 миллион) 35 миллион (0,8 миллион) артықшылықты 03 мм (3,05мм)60 миль (1,52мм)2 унция ең аз5A220 миль (5,59мм)110 миль (2,79мм)3 унция ұсынылады
4-қадам - Жеңілдетілген формуланы пайдаланып есептеңіз (сыртқы іздер үшін, мыс 2 унция):
Ені (миллисс) = Ток (Ампер) × 35 (ΔT=20°C үшін)
2,08A мысалы: 2,08 × 35 = 73 миль (1,85 мм) ең аз ені
20% қауіпсіздік маржасын қосу:73 × 1,2 = 88 миль (2,23 мм)
Жеңіл PCBA отырғызу бойынша кәсіби ұсыныс:
- Ең аз дегенде 2 унция мысты пайдаланыңыз>1А тасымалдайтын барлық іздер үшін
- 3 унция мыс пайдаланыңыз>3А тасымалдайтын іздер үшін немесе борт кеңістігі шектеулі болғанда
- Дәнекерлеу маскасының ашылуын қосыңызжоғары ток іздері бойынша --- қосымша дәнекерлеу ток өткізу қабілетін 20-40% арттырады
Тексеру әдісі:Прототипті құрастырғаннан кейін толық жүктеме кезінде инфрақызыл камерамен із температурасын өлшеңіз. Кез келген із 70°C-тан асса, мыстың салмағын арттырыңыз немесе ізді кеңейтіңіз.
3-сұрақ: Жарық PCBA отырғызу кезінде біркелкі емес жарықтың шығуына немесе жыпылықтауына не себеп болады және оны қалай түзетемін?
A:Жарықтың біркелкі емес шығуы және жыпылықтауы әдетте мынадан боладыпараллель жарықдиодты жолдар арасындағы ағымдағы сәйкессіздікнемесежеткіліксіз көлемді сыйымдылық. Міне, диагностикалық реттілік:
Түбірлік себеп 1 - параллель жолдардағы ағымдағы сәйкессіздік (ең жиі):
Бірнеше жарық диодты жолдар бір тұрақты ток драйверіне параллель қосылғанда, тікелей кернеудегі (Vf) шағын айырмашылықтар бір жолдың басқаларға қарағанда көбірек ток тартуына әкеледі. Ең ыстық жол ең көп токты тартады, одан әрі қызады (температураға байланысты Vf төмендейді) және одан да көп ток тартады ---термиялық қашық.
Шешімі:
- a пайдаланыңызәр жолға бөлек тұрақты ток драйвері(жоғары қуат үшін қолайлы)
- Немесе қосыңызтеңдестіретін резисторлар(0,5-2Ω) токты теңестіру үшін әрбір жолмен қатар
- Резистордың қуаты: P = I² × R (мысалы, 1A² × 1Ω = 1Вт резистор)
Негізгі себеп 2 - Драйвер шығысындағы жеткіліксіз көлемді сыйымдылық:
Импульстік ені модуляцияланған (PWM) күңгірттеу шығыс сыйымдылығы тым аз болса, көрінетін жыпылықтауды тудырады. Жарық диодты ток әр PWM циклімен бірге көтеріледі және төмендейді.
PWM жиілігі Ең аз көлемді сыйымдылық Жыпылықтау көрінуі100-200 Гц1000μF+Көп адамдарға көрінеді500-1000 Гц470μFFЖылықтау 1000-4000 Гц100μFЖылықтаусыз анықталады.Жалпы жыпылықтаусыз>4000Гц көрінбейді.
Түзету:Жарық диодты шығысқа 100-470 мкФ электролиттік конденсаторды және жоғары жиілікті сүзгілеу үшін 10 мкФ керамикалық конденсаторды қосыңыз.
Негізгі себеп 3 - Жарық диодты қосылымдардағы нашар дәнекерлеу қосылыстары:
Жарық диодты тақтадағы жарылған немесе суық дәнекерлеу қосылысы үзіліссіз қосылымды тудырады. Тақта қызып, салқындаған сайын жарық диодты шам жыпылықтауы, күңгірттенуі немесе толығымен істен шығуы мүмкін.
Анықтау әдісі:
- Жарық жанып тұрған кезде әрбір жарық диодты пластик құралмен ақырын түртіңіз
- Егер жыпылықтау пайда болса, дәнекерлеу қосылысын қайта ағызыңыз
- SMT жарық диодтары үшін жастықшаның айналасындағы жарықтар бар-жоғын үлкейту арқылы тексеріңіз
Түбірлік себеп 4 - кернеудің төмендеуіне әкелетін іздің жеткіліксіз ені:
Жоғары қуатты жолдардағы ұзын, тар іздер кернеудің төмендеуін тудырады. Жолдың ең шетіндегі жарық диодтары драйвердің жанындағыларға қарағанда аз ток алады.
Түзету:
- Кернеудің төмендеуін есептеңіз: V_drop = I × R_trace
- 24 дюймден асатын 100 миль (2,54 мм) 1 унция жолындағы 2А жол үшін: R ≈ 0,24Ω, V_drop ≈ 0,48 В
- Бұл қолайлы болуы мүмкін. V_drop >0,5V үшін іздің енін арттырыңыз немесе 2 унция мысты пайдаланыңыз
Жылдам тексеру:Әрбір жолдағы бірінші жарық диоды мен соңғы жарық диодындағы кернеуді өлшеңіз. Айырмашылық 0,3 В-тан асса, із дизайнын жаңартыңыз.
Жеңіл PCBA отырғызу үшін өндірістік сынақтарды тексеру тізімі
Жаппай өндіруге арналған отырғызу шамы PCBA мақұлдамас бұрын, осы бес сынақты тексеріңіз:
| Сынақ | Әдіс | Өту/өтпеу критерийлері |
|---|---|---|
| Спектрлік шығыс | Интеграциялық сфера немесе спектрометр | Мақсаттан толқын ұзындығының ≤±5нм ауытқуы |
| Жылу өнімділігі | Толық жүктеме кезінде 1 сағаттан кейін инфрақызыл камера | 70°C нүктесі жоқ; Жарық диодты тақталар <60°C |
| Ағымдағы баланс | Әрбір параллель жолдағы токты өлшеңіз | Жолдар арасындағы ауытқу <5% |
| Ылғалдылыққа төзімділік | 85% RH 40°C температурада 48 сағат, қуат көзі | Коррозия, жыпылықтау, істен шығу жоқ |
| Өмір сүру ұзақтығын тексеру (жеделдетілген) | 85°C/85% RH, 1000 сағат (THB сынағы) | Люмен амортизациясы <10% |
Коммерциялық тапсырыстар үшін:Жылулық бейнелеу есептері мен спектрлік тексеру деректерін қоса алғанда, PPAP (Өндіріс бөлігін бекіту процесі) құжаттамасын сұраңыз.
Қысқаша мазмұны: Сенімді отырғызу шамы PCBA бақылау тізімі
Дизайн элементі Талап PCB материалыАлюминий MCPCB (1-9 Вт/м·К) көпшілігі үшін; FR4 тек төмен қуат үшін (<30 Вт) Қуат іздері үшін мыс салмағы 2 унция минимум; Сигнал үшін 1 унция термиялық басқару9+ бір жарықдиодты термиялық жолдар; PCBA және радиатор арасындағы TIM; бет температурасы <60°CSспектрмен басқаруҚызыл (660нм), Көк (450нм); дақылға негізделген қатынас; ток ауытқуы <±2%Драйвер топологиясы бір жолдағы тұрақты ток; спектрді баптау үшін жеке драйвер арналары Ылғалды қорғау Конформды жабын (акрил немесе силикон); ENIG бетінің әрлеуі; герметикалық қосқыштарТок теңестіру Параллель жолдар үшін бөлек драйверлер немесе теңестіру резисторларыСертификаттарRoHS, UL (коммерциялық қондырғылар үшін)СынақСпектрлік, термиялық, ток балансы, ылғалдылыққа төзімділік, THB жылдам қартаю
Сенімді отырғызу шамы PCBA дұрыс термиялық басқаруды (алюминий MCPCB, 2+ унция мыс, термиялық жолдар), нақты спектрді басқаруды (тұрақты ток жетекі, толқын ұзындығының ауытқуы ≤±5nm) және қоршаған ортаны қорғауды (конформды жабын, тығыздалған қосқыштар) біріктіреді. Ең жиі кездесетін өріс ақаулары --- біркелкі емес жарық шығысы, жыпылықтау және жарық диодының мерзімінен бұрын істен шығуы --- сәйкес емес термиялық дизайнды немесе параллель жолдар арасындағы ток сәйкессіздігін қадағалайды. Коммерциялық өсу орталарында 50 000+ сағат жұмыс істеуге қол жеткізу үшін 2 унция мысға, әр арнаға бөлек тұрақты ток драйверлеріне және термиялық валидация сынағына басымдық беріңіз.
