Электроника өндірісінде және SEO саласында 20 жыл бойы мен жүздеген шығу белгілерінің жинақтарын тексердім. Бұл нұсқаулық нысан менеджерлері мен спецификаторлар нақты іздейтін техникалық сипаттамаларды, сәйкестік стандарттарын және нақты әлемдегі өнімділік көрсеткіштерін қамтиды.

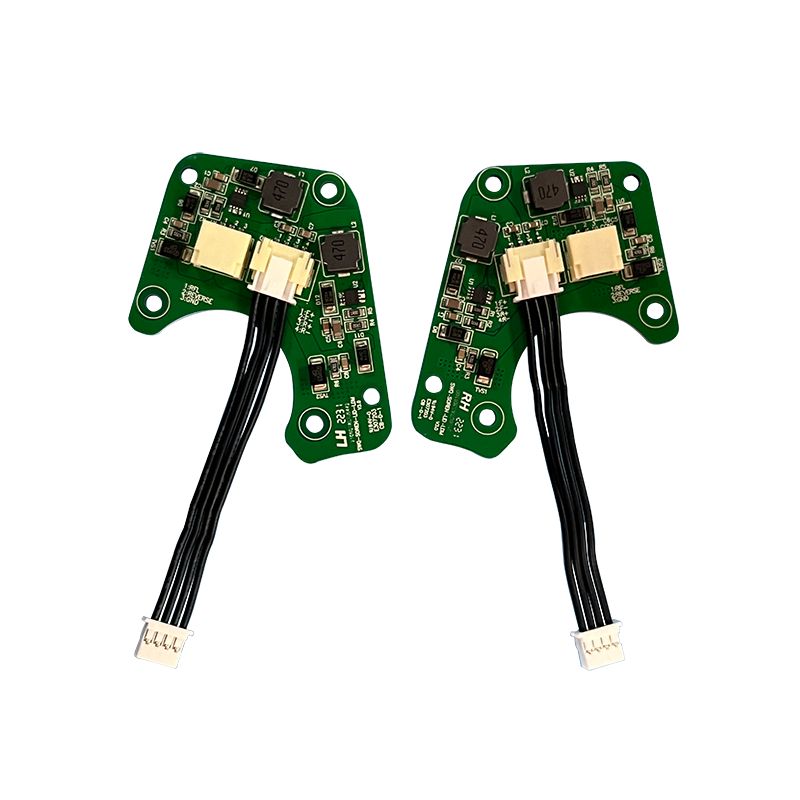

Шығу белгісі PCBA немен ерекшеленеді?
Стандартты жарықтандыру тақталарынан айырмашылығы, PCBA шығу белгісі бір уақытта үш функцияны басқаруы керек:
- Қос қуат жолдары:Айнымалы ток желісінің кірісі (120 В немесе 277 В) және резервтік батареяны зарядтау тізбегі.
- Төтенше жағдайды ауыстыру:Қуат жоғалғаннан кейін 0,1 секунд ішінде тұрақты ток батареясына автоматты түрде ауысу.
- Жарық диодты жолды басқару:6-дан 36-ға дейін қызыл немесе жасыл жарық диоды үшін тұрақты токты басқару.
Құрылыс нормалары электр қуатының үзілуі кезінде 90 минуттық жарықтандыруды талап ететіндіктен, PCBA дизайны төмен тыныш ток пен сенімді батареяны зарядтауға басымдық беруі керек.
Негізгі техникалық сипаттамалар
Төменде келтірілген барлық параметрлер UL 924 және NFPA 101 стандарттарына сәйкес келеді немесе олардан асып түседі. Әрқашан жеткізушіңізбен сертификаттарды тексеріңіз.
Кіріс және шығыс қуаты
ПараметрСтандартты мәнСәйкестікКіріс кернеуі (AC)120V / 277V / 347V (50-60Hz)UL 924Төтенше жағдай режимі кернеуі6V - 12V DC (NiCd немесе LiFePO4 батареясы)NFPA 101Жалпы шығыс қуаты 2Вт-тан 8Вт-ге дейін жарық диодты электр қуатына тәуелді (Жұлдыз Поэлогы) режимі)≥0,90 толық жүктемедеIEC 61000-3-2 Тиімділік>82% (AC-DC түрлендіру)DOE 2021 стандарттары
Батареяны зарядтау сипаттамалары
ПараметрМәніЕскертпелерЗарядтау кернеуі (NiCd)7,2В - 8,4В (6В номиналды пакет үшін)Температура өтеледіЗарядтау тогы50мА - 200мА (тұрақты ток)Қызып кетуді болдырмайдыБатарея түрін қолдауNiCd, NiMH, LiFePO4Қоймауақыты сыйымдылығы) UL талаптарына сәйкес келеді. Батареяны өшіру 5,4 В ± 0,2 В терең разрядтың алдын алады
Қоршаған орта және физикалық
ПараметрРейтингЖұмыс температурасы0°C - +50°C (үй ішінде) / -10°C - +55°C (дымқыл орын)Сақтау температурасы -20°C - +60°CPCB Негізгі материал FR4 (ең аз Tg 130°C) немесе арзан нұсқалар үшін CEM-1 Мыс қалыңдығы 1 унция. 2 унцияға дейін. (бастапқы қуат іздері 2 унцияны қажет етеді.)Тұтанғыштық рейтингіUL 94V-0 (бортта белгіленген)
UL 924 сәйкес PCBA құрылғысының негізгі дизайн мүмкіндіктері
Кодпен үйлесімдіPCBA белгісінен шығуміндетті емес. Міне, инспекторлар тексереді.
1. Автоматты авариялық тасымалдау
- Тасымалдау уақыты:Тақта айнымалы токтан батареяға 0,1 секундтан аз уақыт ішінде ауысуы керек. Адамның көзіне көрінетін кез келген кідіріс тексеруден өтпейді.
- Сынақ схемасы:Біріктірілген түймелерді сынау нүктелері айнымалы ток желісінен ажыратпай электр қуатының үзілуін модельдеу керек. Бұл UL 924 стандартының міндетті мүмкіндігі.
2. Батареяны басқару жүйесі (BMS)
- Артық зарядтан қорғау:Батарея кернеуі 8,4 В (6 В NiCd бумалары үшін) жеткенде PCBA зарядтауды тоқтатуы керек.
- Кері полярлықты қорғау:Батарея кірісіндегі диодтар орнатушы батареяны кері жалғаса, зақымдануды болдырмайды. Бұл өріс ақауларының негізгі себебі.

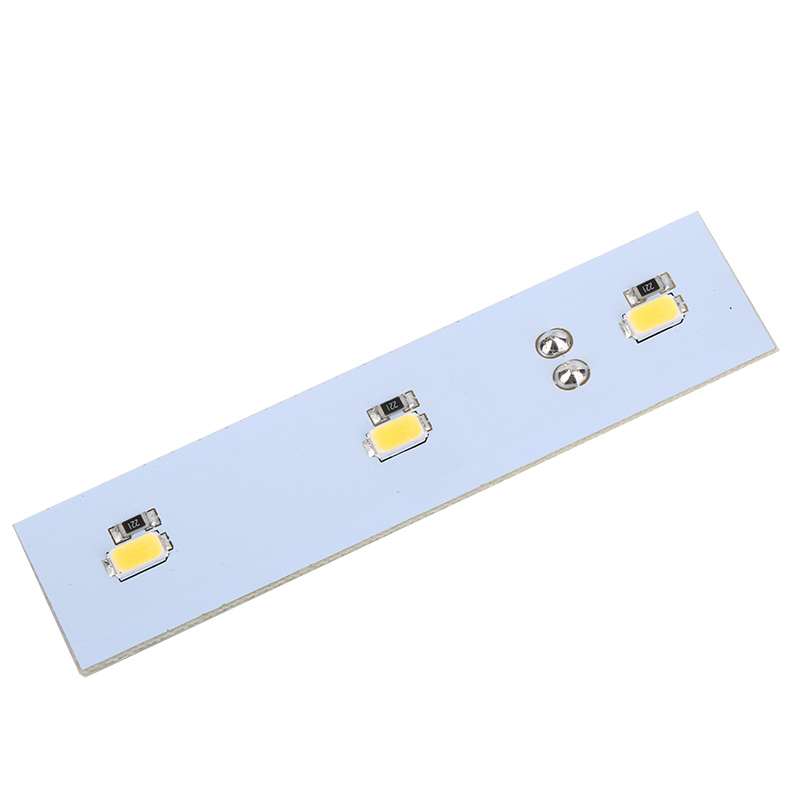

3. Жарық диодты конфигурацияның икемділігі
Көптеген шығу белгісі PCBA тақталары бірнеше жарықдиодты қондырғыларды қолдайды:
- 6-LED сериясы:Алюминий экструдталған белгілер үшін стандарт (қызыл немесе жасыл).
- 12-жарық диодты параллель + сериясы:Екі жақты белгілер үшін ортақ (дәліз немесе төбеге орнату).
- 18-ден 36-ға дейінгі жарық диодты массивтер:Жоғары люменді шығу белгілері үшін қолданылады (100+ кандела).

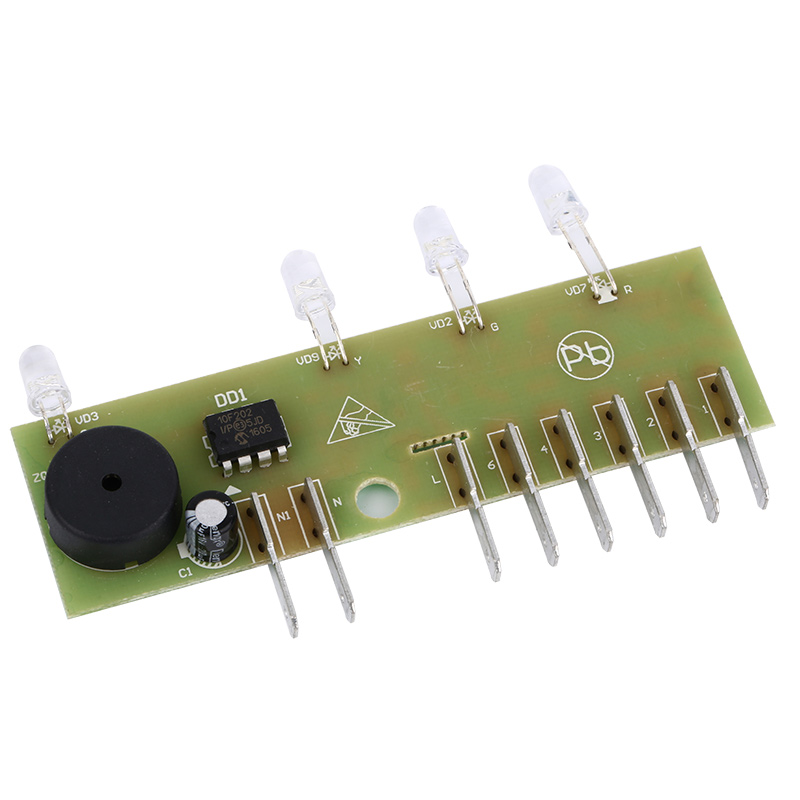

4. Өзін-өзі диагностикалау (Жетілдірілген блоктар)
Премиум PCBA құрылғыларында микро контроллер бар, олар:
- Батарея сыйымдылығын 30 күн сайын тіркейді.
- Батареяның күйін көрсету үшін қызыл/жасыл күй ЖШД жыпылықтайды.
- Батарея номиналды сыйымдылықтың 80%-дан төмен түскенде дыбыстық дабыл (қосымша) береді.
Тексеруіңіз керек сертификаттар
Кез келген тапсырыс бермес бұрынPCBA белгісінен шығу, осы үш құжатты сұраңыз:
СертификаттауЮрисдикциясыТөтенше жарықтандыру және қуат жабдығыNFPA 101 (Тіршілік қауіпсіздігі кодексі)USAжарықтандыру ұзақтығы (90 мин) және тасымалдау уақытыCSA C22.2 No 141КанадаТөтенше жарықтандыру жабдығыRoHS 3 (2015/863) Қауіпті шектеулі заттар.
Ескерту:Жібек экран қабатында көрінетін UL белгісі жоқ PCBA сертификатталмаған дерлік. Бұл үшін далалық инспекторлар бүкіл ғимаратыңызды істен шығаруы мүмкін.
Өндіріс сапасының көрсеткіштері
Жеткізушіні бағалау кезінде осы бақылау тізімін пайдаланыңызPCBA белгісінен шығу.
- Дәнекерлеу маскасын тіркеу:Сәйкессіздік 0,005 дюймден аспауы керек. Жоғары вольтты іздердегі ашық мыс соққы қаупі болып табылады.
- Жібек экранында оқылатындығы:Барлық құрамдас белгілер (R1, C2, IC1), полярлық белгілер және UL файл нөмірлері құрастырудан кейін анық оқылатын болуы керек.
- Тесіктердің құрамдас бөліктері:Батарея қосқыштары мен сынақ қосқыштары суық қосылыстардың алдын алу үшін қолмен емес, толқынмен дәнекерленген болуы керек.
- Конформды жабын (міндетті емес):Ылғал жерлерде (дәретханалар, сыртқы жабық шығулар) PCBA акрил немесе уретанның конформды жабыны қажет. Барлық компоненттерден күңгірт немесе жылтыр қабат іздеңіз.
PCBA белгісінен шығу жиі қойылатын сұрақтар
Төменде мен мекеме инженерлері мен сатып алу мамандарынан жиі алатын үш техникалық сұрақ бар.
1-сұрақ: Шығу белгісі үшін арнайы PCBA шығу белгісінің орнына стандартты жарық диодты PCBA драйверін пайдалана аламын ба?
A:Жоқ, бұл неге қауіпті. Стандартты LED драйверінде PCBA үш маңызды тізбек жоқ:
1. Батареяның сақтық көшірмесін ауыстыру:Стандартты драйверлер айнымалы ток қуатының жоғалуын анықтамайды. Шығу белгісі 90 минуттық жарықтандыруды қажет ететін NFPA 101 стандартын бұза отырып, үзіліс кезінде бірден қараңғы болады.
2. Төмен вольтты ажырату:Онсыз PCBA батареяны 5 В төмен зарядтауды жалғастырады, үш цикл ішінде NiCd немесе LiFePO4 ұяшықтарын біржола бұзады.
3. Сынақ түймесі интерфейсі:Құрылыс инспекторлары қолмен сынақ функциясын қажет етеді. Стандартты драйверлер бұл сигнал жолын қамтымайды.
Төменгі жол:Тізімде көрсетілген UL 924 сатып алыңызPCBA белгісінен шығутек. Жалпы тақтадағы 5 доллар үнемдеу сәтсіз тексерулерге мыңдаған шығын әкеледі.
2-сұрақ: Менің шығу белгісі PCBA қызып тұр. Жарық диодты шамдар батареяда 30 минуттан кейін күңгірттенеді. Не сәтсіз болды?
A:Сізде жарық диоды емес, батареяның нашарлау мәселесі бар. Міне, диагностикалық реттілік:
1. Зарядтау кернеуін тексеру:Айнымалы ток қуаты қолданылғанда, батарея терминалдарын өлшеңіз. Сіз 7,2 В пен 8,4 В аралығын көруіңіз керек (6 В NiCd пакеті үшін). Кернеу 6,5 В төмен болса, PCBA-дағы зарядтау тізбегі сәтсіз аяқталды.
2. Батарея сыйымдылығын тексеру:Батареяны ажыратып, оны 200 мА тартатын резистормен жүктеңіз. Салауатты 6V NiCd жинағы кем дегенде 90 минут бойы 5,4 В жоғары тұруы керек.
3. Коррозияны тексеру:NiCd батареялары 3-5 жылдан кейін калий гидроксиді ағып кетеді. Бұл ақ кристалды қалдық PCBA-дағы мыс іздерін жейді. Кез келген жерде ақ ұнтақты көрсеңіз, батареяны да, PCBA-ны да дереу ауыстырыңыз.
Жалпы түзету:Белгі жұмыс істеп тұрса да, батареяны 4 жыл сайын ауыстырыңыз. Бұл жасырын сыйымдылықтың жоғалуын болдырмайды.
3-сұрақ: 500 шығу белгісінің PCBA тақталарының партиясы әрқайсысын сынамай-ақ UL стандартына сәйкес келетінін қалай тексеруге болады?
A:Сіз растаудың үш қабатына сенесіз:
1. UL бақылау қызметі (FUS):Әрбір шынайы UL тізімі бар PCBA ескертусіз UL аудиттеріне мүмкіндік беретін зауыттан келеді. Тақтадағы UL белгісі файл нөмірін қамтуы керек (мысалы, UL E123456). Бұл нөмірді UL өнімінің iQ дерекқорынан іздеңіз. Егер ол пайда болмаса, таңба жалған болып табылады.
2. Күн кодының сәйкестігі:PCBA жібек экранында күн коды болуы керек (YYWW пішімі). Бұл күн коды UL сертификаттау есебінің өндіру кезеңіне сәйкес келетініне көз жеткізіңіз. Сол терезенің сыртында жасалған тақталар жабылмайды.
3. Кездейсоқ деструктивті сынақтар:Әрбір 500 бірлік үшін 2 тақтаны құрбан етіңіз. Оларды кесіңіз және мыналарды тексеріңіз:
- Дұрыс сақтандырғыш рейтингі (мысалы, 250В 3А баяу соғу).
- Трансформатордың дұрыс оқшаулануы (бастапқы және қайталама арасындағы ең аз аралық 0,125 дюйм).
- Мақұлданбаған құрамдас алмастырулар жоқ (мысалы, 105°C орнына 85°C конденсаторлар).
Кәсіби кеңес:Үлкен тапсырыстар үшін төлем жасамас бұрын жеткізушіңізден "UL авторизациясы туралы хабарламаны" сұраңыз.
Түйіндеме: PCBA оң жақ шығу белгісін таңдау
СапаPCBA белгісінен шығукелісуге болмайтын үш белгімен анықталады:
1. UL 924 листингтексерілетін файл нөмірімен.
2. 0,1 секундтан аз автоматты тасымалдаутөмен вольтты дұрыс ажырату арқылы.
3. Батареяны зарядтау тізбегіNiCd, NiMH немесе LiFePO4 химиясына арналған.
Нысан менеджерлері үшін өзін-өзі диагностикалау мүмкіндігі бар тақталарға басымдық беріңіз. OEM құрылғылары үшін қуат іздері мен UL 94V-0 ламинаттарында әрқашан 2 унция мысты көрсетіңіз. Тексерілген өндірістік құжаттама және үшінші тарап сертификаты кодқа сәйкестік пен жолаушылардың қауіпсіздігінің жалғыз сенімді жолы болып қала береді.
