Неліктен UNIXPLORE маңызды қолданбалар үшін өнеркәсіптік деңгейдегі PCBA ұсынады

Инженерлер мен сатып алу менеджерлері үшін басып шығарылған схемалар жинағы (PCBA) кез келген электрондық өнімдегі ақауға ең сезімтал құрамдас болып табылады.UNIXPLORE2011 жылдан бері Қытайдың Дунгуан қаласында жұмыс істейтін компания өзінің беделін нақты жағдайларға – температураның айналуы, діріл, ылғалдылық және үздіксіз жұмыс істеу жағдайларына төтеп беретін жинақтарға негіздеді.

UNIXPLORE үлкен көлемді тұтынушылар кеңесі үйлерінен айырмашылығы, медициналық жабдықтан автомобиль жүйелеріне дейін сегіз сала бойынша қолданбалы сенімділікке назар аударады.

UNIXPLORE кілт тапсыру артықшылығы

Бүкіл тізбекті басқаратын бір сатушы саусақпен нұсқауды болдырмайды. UNIXPLORE әрбір қадамға иелік етеді немесе тікелей басқарады:

• ПХД дизайны және өндірісі - Сигналдың тұтастығына арналған үйдегі орналасуды шолу.
• Компонентті сатып алу – тек франчайзингтік дистрибьюторлардан сатып алу.
• SMT & THT құрастыру – Panasonic және Yamaha орналастыру желілері.
• Алдын ала бағдарламалау – микроконтроллерлер дәнекерлеу алдында жыпылықтады.
• Функционалды тестілеу – Әрбір өнімге арналған арнайы сынақ қондырғылары.

Қорапты құрастыру және кабельдік арқан – бөлшек саудаға дайын өнім.

Тексеруге болатын сертификаттар

UNIXPLORE төрт белсенді үшінші тарап сертификаттарын қолдайды:

• ISO9001:2015 – Сапа менеджментінің толық жүйесі.
• SGS – Материалды және процесті тәуелсіз тексеру.
• RoHS – Еуропалық және Солтүстік Америка нарықтарына сәйкестік.
• UL – Өрт қауіпсіздігі үшін танылған компоненттер жинағы.

Ағымдағы болмаса, ешқандай сертификат көрсетілмейді. UNIXPLORE сұрау бойынша тексеру күндерін жариялайды.

UNIXPLORE бағдарламасынан сегіз қолданбалы PCBA санаты

Әрбір санат әртүрлі дизайн ережелерін, құрамдас бағаларды және сынақ хаттамаларын пайдаланады.

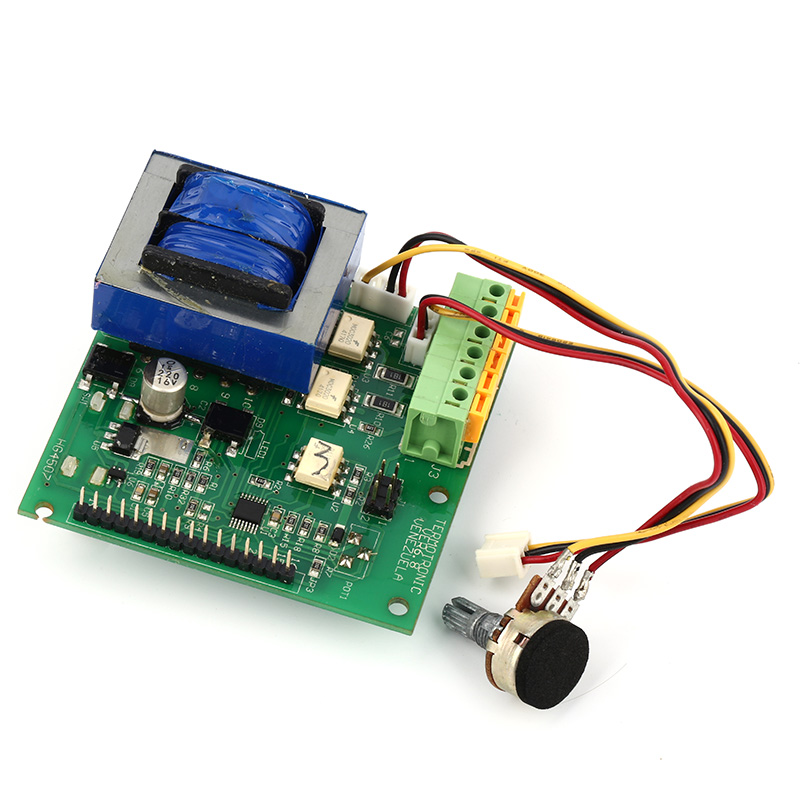

Тұрмыстық техника PCBA

Кір жуғыш машиналар, тоңазытқыштар, индукциялық плиталар. Бу мен жуғыш зат қалдықтарына қарсы конформды жабынды қажет етеді. UNIXPLORE микроконтроллердің қалпына келтірілуін болдырмау үшін релені өшіру схемаларын қосады.

Өнеркәсіптік бақылау PCBA

PLC, қозғалтқыш жетектері, температура реттегіштері. Кең жұмыс диапазоны (-30°C-тан +85°C-қа дейін) барлық кірістерде асқын кернеуден қорғау. UNIXPLORE стандартты ретінде 105°C номиналды конденсаторларды пайдаланады.

Автокөлік PCBA

Ішкі жарықтандыру, терезе басқару элементтері, орындық жылытқыштар. Дірілге төзімділік міндетті болып табылады. UNIXPLORE барлық қосқыштарды желіммен бекітеді және автомобильдік деңгейдегі (AEC-Q200) пассивтерді анықтайды.

Тұтынушы электронды PCBA

Смарт штепсельдер, қашықтан басқару құралдары, қуат банктері. Шығынға сезімтал, бірақ дәйекті дәнекерлеу қосылыстарын қажет етеді. UNIXPLORE 100% автоматтандырылған оптикалық тексеруді (AOI) тіпті төмен маржа жұмысы үшін де қолданады.

Медициналық жабдық PCBA

Пациент мониторлары, инфузиялық сорғылар, диагностикалық құрылғылар. Топтама деңгейіне дейін құрамдас бақылау мүмкіндігі. UNIXPLORE медициналық желіні бөлек таза аймақта оқшаулайды.

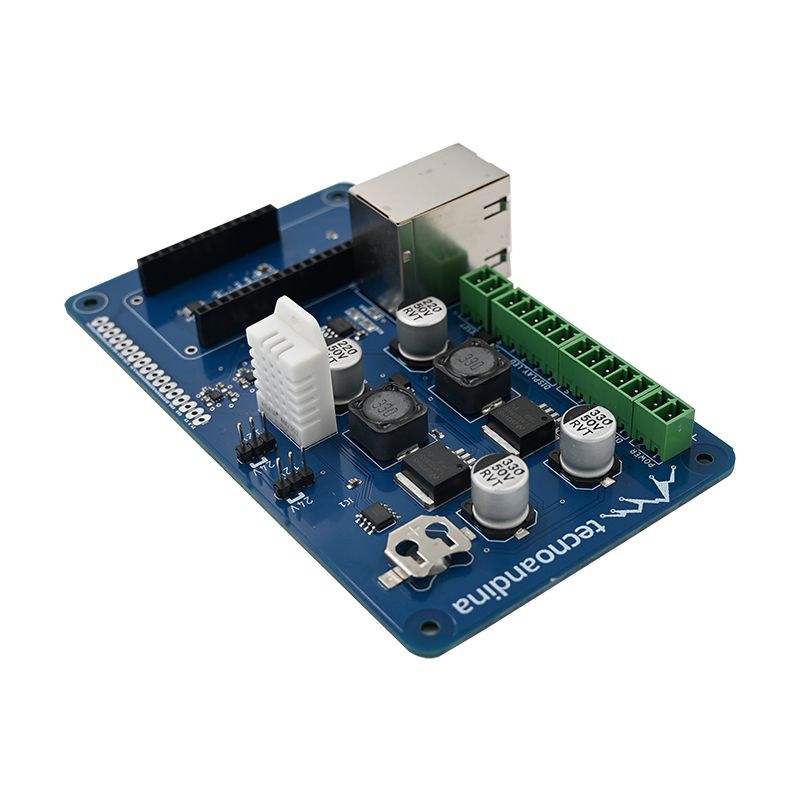

PCBA қауіпсіздік жүйесі

IP камералары, қозғалыс сенсорлары, кіру панелдері. Күту режимінің төмен қуатына назар аударыңыз. UNIXPLORE әрбір тақтаны 50 мкА төмен ағып кету тогын тексереді.

Денсаулық сақтау PCBA

Қалпына келтіру жабдығы, термометрлер, егде жастағы адамдарға арналған дабыл құралдары. Нормативтік жүктемесі медициналық қарағанда төмен, бірақ пайдаланушы үшін қауіпсіз дизайнды қажет етеді (өткір дәнекерлеу құйрығы жоқ, жоғары кернеу жоқ).

Жарықдиодты жарықтандыру PCBA

Сызықтық жүргізушілер, бау-бақша шамдары, авариялық шығу белгілері. Жылулық басқару қызмет ету мерзімін анықтайды. UNIXPLORE сынақ кезінде алюминий ядролы ПХД және термопараларды тексеруді пайдаланады.

UNIXPLORE PCBA жиі қойылатын сұрақтар – инженерлік жауаптар

Бұл үш сұрақ апта сайын UNIXPLORE тұтынушыларынан прототиптеу және өндіріс кезеңдерінде келеді.

1-сұрақ: UNIXPLORE құрамдастарды тікелей франчайзингтік дистрибьюторлардан алады ма және егер бөлік ескірсе не болады?

Жауап: Иә. UNIXPLORE пассивті құрамдас бөліктерге арналған DigiKey, Mouser, Arrow және LCSC көмегімен сатып алу тіркелгілерін жүргізеді. Белсенді бөліктер (IC, транзисторлар, модульдер) үшін UNIXPLORE тек франчайзингтік дистрибьюторларды немесе тікелей зауыттық желілерді пайдаланады. Сұр нарық немесе сертификаты жоқ брокерлер пайдаланылмайды. Егер BOM жол элементі ескірсе, UNIXPLORE үш қадамдық процесті орындайды: біріншіден, уәкілетті дистрибьютор қорын іздейді; екіншіден, бірдей түйреуіш пен электрлік сипаттамалармен кірісті ауыстыруды ұсынады; үшіншіден, бастапқы тұтынушыға кез келген ауыстыру алдында жазбаша тәуекелді бағалауды ұсынады. Ұзақ өмір сүретін өнеркәсіптік өнімдер үшін UNIXPLORE тұтынушы 5-10 жылдық болжамды сұранысты алдын ала сатып алатын өмір бойы сатып алу қызметін ұсынады, ал UNIXPLORE оларды тоқсан сайынғы тексеріспен ылғалдылығы басқарылатын жәшіктерде сақтайды.

2-сұрақ: UNIXPLORE әдепкі бойынша қандай функционалды тестілеуді орындайды және қандай сынақтар қосымша тұрады?

Жауап: Әдепкі бойынша, әрбір UNIXPLORE PCBA құрылғысы SMT жағында автоматтандырылған оптикалық тексеруді (AOI), THT жағында визуалды тексеруді және қысқа тұйықталуларды, дұрыс кернеу рельстерін және негізгі осциллятор функциясын тексеру үшін қуат беретін «түтін сынағы» алады. Бұл дана бағасына кіреді. Қосымша шығындарға арналған сынақтарға мыналар жатады: төбедегі арматураны (бір реттік орнату ақысы 250−250−800 плюс 0,15−0,50 бір борт), толық функционалдық тестілеу (инженерлік уақыт 0,15−0,50 перборт үшін), толық функционалдық тестілеу (АҚТ) қажет болған жағдайда айлабұйымдарды дайындауды сынау), BGA құрылғылары үшін шекаралық сканерлеу (JTAG) (бір тақтаға $0,30) және жану сынағы (жоғары температурада 24-168 сағат, камераның толтырылуына негізделген құны). UNIXPLORE әрқашан микроконтроллері немесе 200-ден астам құрамдас бөлігі бар кез келген плата үшін функционалдық тестілеуді ұсынады. Компания бірінші рет тұтынушыларға сынақ спецификациясының үлгісін ұсынады.

3-сұрақ: Гербер файлдарынан UNIXPLORE бар дайын, қораптағы PCBA файлына дейінгі әдеттегі жеткізу уақыты қандай?

Жауап: 100-300 құрамдас бөлігі бар және қорапты құрастырусыз стандартты екі жақты SMT тақтасы үшін UNIXPLORE 15-18 жұмыс күні ішінде жеткізіледі. Бұл келесідей бөлінеді: компоненттерді сатып алу үшін 3 күн (барлық бөлшектер белсенді және дистрибьютор қорында болса), ПХД дайындау үшін 4 күн (FR4, 1,6 мм, HASL немесе ENIG), трафарет жасау және SMT бағдарламасын орнату үшін 2 күн, SMT орналастыру және қайта ағынды үшін 3 күн, THT қолмен дәнекерлеу және бірінші сынау үшін 2 күн. AOI, конформды жабу үшін 2 күн (егер көрсетілген болса) және қорытынды тексеру. Қорап құрылысын қосу (пластикалық немесе металл қоршау жинағы) 5-7 күнді қосады. Сымдарды немесе кабель құрастыруын қосу 3-4 күнді қосады. Rash қызметі (жалаң PCBA үшін барлығы 10 жұмыс күні) 30% премиумға қолжетімді, бірақ құрамдастардың қолжетімділігін UNIXPLORE мақұлдауын талап етеді. Жеткізу уақыты UNIXPLORE Gerber файлдары, BOM және центроид деректерінің қатесіз екенін растаған кезде басталады. Жалпы кешігулер полярлық белгілердің болмауынан немесе қате іздер кітапханаларынан туындайды.

UNIXPLORE үш жасырын PCBA ақаулық режимін қалай өңдейді

Тіпті дұрыс дәнекерленген тақта да мерзімінен бұрын істен шығуы мүмкін. UNIXPLORE осы үш тәуекелді жобалайды.

Дәнекерлеу қосылысының жылжуы

Уақыт өте келе жылу кеңеюі дәнекерлеуді бұзады. UNIXPLORE қайта өңдеу профильдері тақтаның қалыңдығы мен құрамдас тығыздығына қарай оңтайландырылған.

Электрохимиялық миграция

Ылғалдылық пен ығысу кернеуі металл дендриттерін өсіреді. UNIXPLORE ультра таза таза емес ағынды қолданады және IPC 2 немесе 3 класс тазалық стандарттарын белгілейді.

Микроконтроллерді бекіту

Қуатты реттілік қателері IC-ді бұзады. UNIXPLORE сынақ кезінде TVS диодтарын қосады және қуат рельстерін тізбектейді.

UNIXPLORE-тен тегін баға ұсынысын алу

UNIXPLORE прототипі мен өндіріс көлемі үшін міндетті баға ұсыныстарын береді. Қажетті құжаттар:

· Gerber файлдары (RS-274X пішімі)

· Өндіруші бөлшектердің нөмірлері мен саны бар BOM

· Құрастыру сызбасы немесе координаттарды таңдау және орналастыру

· Кез келген сынақ сипаттамалары немесе арнайы нұсқаулар

UNIXPLORE компаниясына хабарласыңыз24 сағат ішінде жауап алуға; келесі ақпаратты көрсетіңіз:

· Мақсатты мөлшер бойынша бірлік бағасы (100, 500, 1000, 5000)

· Бір реттік NRE (құралдар, трафареттер, сынауыш)

· Шэньчжэнь портына немесе есіктен есікке дейін жеткізу уақыты
