Бұл нұсқаулық техникалық сипаттамаларды, өндіріс стандарттарын және сіз білуіңіз керек қолданбаға қатысты талаптарды бөледі.
LED драйвері PCBA дегеніміз не?

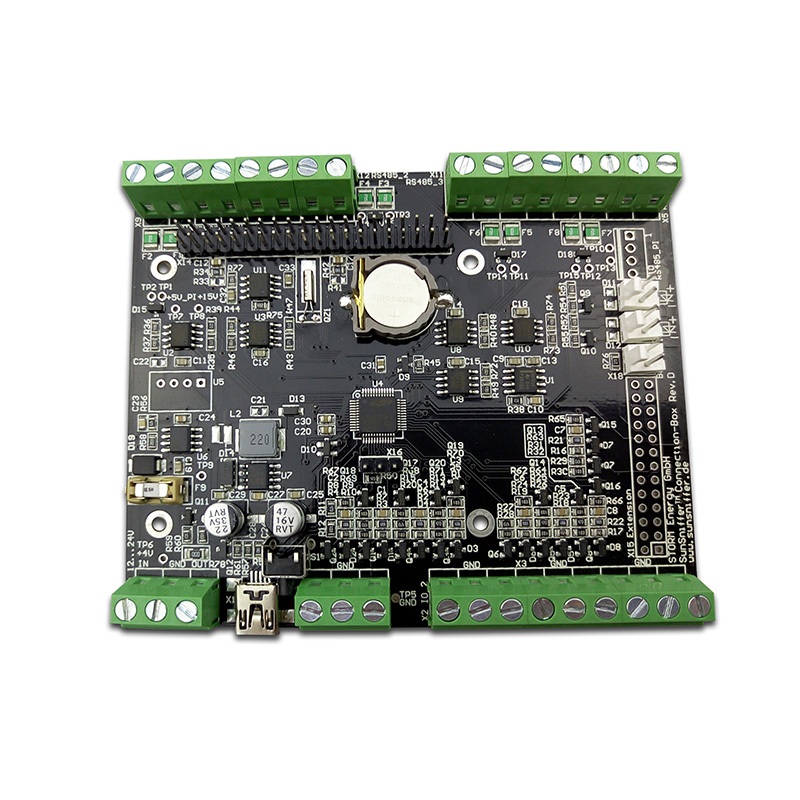

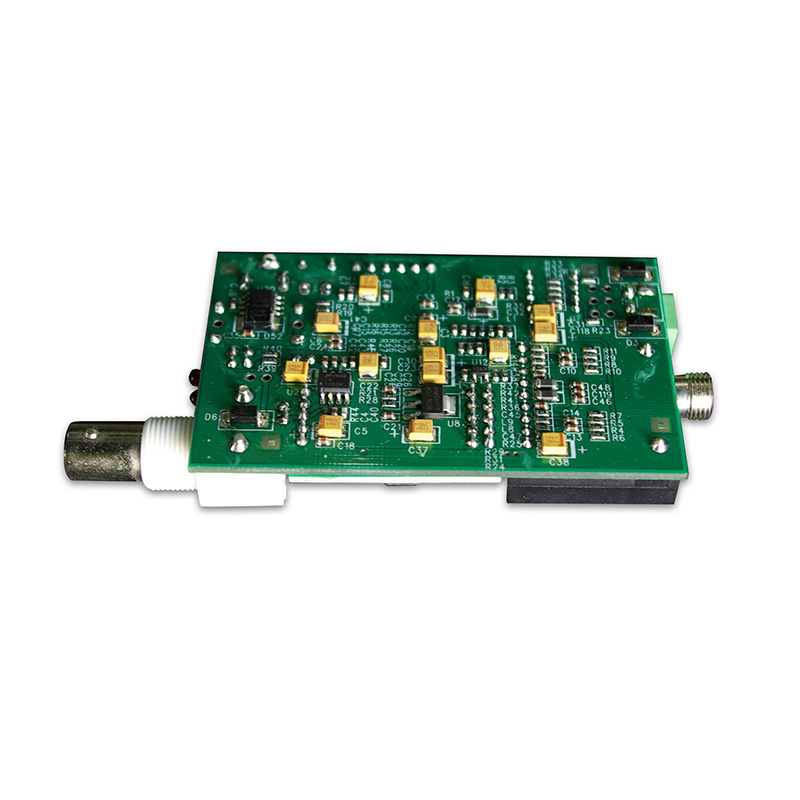

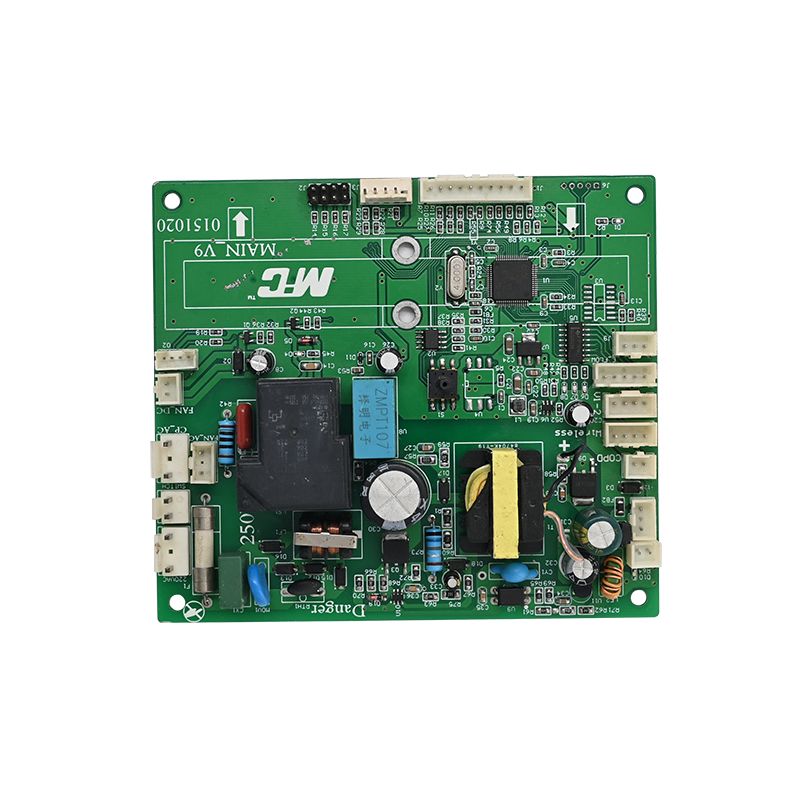

LED драйвері PCBA - бұл жарық диодты жарық көзінің қуатын реттейтін толық жинақталған тақта. Стандартты ПХД-дан айырмашылығы, бұл жинақтар арнайы компоненттерді біріктіреді:
- Драйвер IC:Тұрақты ток немесе тұрақты кернеу реттегіштері (мысалы, ON Semiconductor, TI, Nexperia).
- Трансформаторлар/индукторлар:Flyback немесе Boost сияқты қуатты түрлендіру топологиялары үшін.
- Жылу раковиналары және термиялық вентильдер:Критикалық бөліктердің түйісу температурасын басқару үшін.
- Қосқыштар:Күңгірттенуді басқару (0-10В, PWM) және айнымалы ток/тұрақты ток кірісі үшін.
Светодиодтар термиялық ағып кетуді болдырмау үшін қатаң ток бақылауын қажет ететіндіктенPCBAдизайн электрлік оқшаулау мен жылуды таратуға басымдық беруі керек.
Негізгі техникалық параметрлер (Datasheet Insights)
Құрастырудың салалық стандарттарға сәйкес келетініне көз жеткізу үшін бұл параметрлерді өндірушімен тексеру керек. Ағымдағы IPC және құрамдас стандарттарға негізделген, мұнда маңызды көрсеткіштер берілген.
Жалпы сипаттамалар
ПараметрСтандартты мән / ауқымӨнеркәсіп стандартты базалық материалFR4 (Тг 125°C мин), Металл өзек (MCPCB)IPC-4101/21Мыс қалыңдығы 1 унциядан 4 унцияға дейін (Сыртқы қабаттар)IPC-6012 класс 2PCB Қалыңдығы0,031"-ден 0,120"-қа дейін IPC-С60" дейін FinishENIG (электрсіз никельді батыру алтыны) немесе қорғасынсыз HASLRoHS 2002/95/ECSolder маскасыLPI (сұйық фотосуретке түсіруге болады) -- жасыл/ақ/қара IPC-SM-B40C
Электрлік және жылулық өнімділік
ПараметрЖағдайларРейтингМакс Шығу тогыЖоғары ток арналары (Автокөлік)Бір арнаға 8А дейін Максималды қоректендіру кернеуіDC кірісі 75В-қа дейін Қосылу температурасына (Tj)Жұмыс диапазоны-40°C - +150°CТермиялық кедергі (θJA)Қарнаға (θJA)Қ6Т6Вт/Вт-қа байланысты бумалар) FrequencyBoost/Buck түрлендіргіштерін 100 кГц-тен 10 МГц-ке ауыстыру
Форма факторы ескертпесі:Заманауи жинақы конструкциялар бұрынғы SOT223 пакеттерімен салыстырғанда тақта кеңістігін 90%-ға дейін үнемдеу үшін DFN пакеттерін (2x2 мм) пайдаланады.
Дизайн және құрастыру: Ең жақсы 4 инженерлік бағыт
КездесугеEEATстандарттарға сәйкес, біз тексерілетін өндірістік жазбаларға және нақты әлемдегі инженерлік деректерге сүйенеміз.
1. Жылулық басқару стратегиясы
Жылу электролиттік конденсаторлардың жауы болып табылады және жарықдиодты өлшегіштер.
- Орналастыру арқылы:Жылуды мыс жерінің жазықтығына беру үшін IC төсемінің астындағы термиялық жолақтардың массивтерін пайдаланыңыз.
- Мыс құю:Сыртқы қабат мыс қалыңдығы болуы керек2 унция (0,0026 дюйм) ең азжоғары ток іздері үшін.
- Тексеру:PCBA-ның қисаюы және бұралуы аспауы керекдюйміне 0,0075 дюймрадиатордың жанасуын қамтамасыз ету үшін.
2. Ұзақ өмір сүру үшін құрамдас таңдау
- Автокөлік сыныптары:Сыртқы жарықтандыру үшін таңдаңызAEC-Q101білікті жүргізушілер. Бұл бөліктер дәнекерлеу қосылыстарын автоматтандырылған оптикалық тексеруге (AOI) мүмкіндік беретін бүйірден суланатын қаптамаларды (SWF) қолдайды --- нөлдік ақаусыз өндіруге қойылатын талап.
- Конденсаторлар:Ең аз дегенде 105°C үшін есептелген жоғары толқынды ток конденсаторларын пайдаланыңыз.
3. Дәнекерлеу және тексеру
- AOI сәйкестігі:Бүйірінен суланатын қаптамалары жоқ қорғасынсыз қаптамалар (DFN/QFN) қымбат рентгендік тексеруді қажет етеді. SWF технологиясы стандартты AOI мүмкіндік береді, бұл құрастыру шығындарын айтарлықтай азайтады.
- Дәнекерлеу маскасын тіркеу:Қате тіркеу мыс әсерін болдырмау үшін максимум ±0,004 дюймге дейін сақталуы керек.
4. Электр қауіпсіздігі (сырғылау және тазарту)
- AC-DC драйверлері үшін (офф-лайн) жоғары вольтты жолдар (желілік) және төмен вольтты қайталама жақтар арасындағы жеткілікті бос орынды қамтамасыз етіңіз.
- Тұтанғыштық рейтингі:Барлық материалдар сәйкес келуі керекUL94V-0. Бұл рейтинг тақтаның дәнекерленген жағында физикалық түрде белгіленуі керек.
Қолданбаға арналған арнайы талаптар
Әртүрлі секторлар PCBA LED драйверіне әртүрлі кернеулер береді.
- Автокөлік фаралар (ADB):Жоғары ток (8A+) драйверлері қажетEMC сәйкестігі (CISPR 25 5 класс). Тақта өлшемі жиі шектеледі, бұл 4+ қабаттық стектерді қажет етеді.
- Өнеркәсіптік биіктіктер:Асқын кернеуден қорғауға және кіріс кернеуінің кең диапазонына (90-305 В айнымалы ток) назар аударады.
- Тұтынушы (жарық диодты шамдар):Шығынға сезімтал, әдетте сызықтық драйверлері бар бір қабатты алюминий ПХД.
Жиі қойылатын сұрақтар (ЖҚС)
Төменде үш жалпы техникалық сұрақ берілгенLED драйвері PCBAкөзден алу және жөндеу.
1-сұрақ: Неліктен компоненттер жаңа болса да, бірнеше айдан кейін менің LED драйверім PCBA істен шығады?
A:Негізгі себеп әрқашан дерліктермиялық стресснемесенашар дәнекерлеу. Төмендегілерді тексеріңіз:
1. Қосылу температурасы:IC драйверінің Tc (жағдай температурасы) өлшедіңіз бе? Негізгі ереже - әрбір 10 ° C 85 ° C-тан жоғары көтерілген сайын конденсатордың қызмет ету мерзімі екі есе азаяды.
2. Мыс аштық:Көптеген сәтсіздіктер IC термиялық төсемі дұрыс дәнекерленбегендіктен орын алады. пайдалануБүйірден суланатын қапталдардизайн термиялық жастықшаның толық қосылғанына көз жеткізу үшін AOI тексеруіне мүмкіндік береді.
3. Материал Tg:Драйвер ыстық болса, стандартты FR4 (Tg 130°C) уақыт өте нашарлауы мүмкін. ЖаңартыңызTg 150°C+немесе алюминий ядролы PCBA.
2-сұрақ: Жаппай өндіріс алдында PCBA прототипінің LED драйверінің сапасын қалай тексеруге болады?
A:Тек визуалды тексеруге сенбеңіз. Сізге үш сатылы растау процесі қажет:
1. Электрлік сынақ (ұшатын зонд):Желі қосылымын 100% тексеру міндетті болып табылады. Жоғары вольтты және төмен вольтты желілер арасында қысқа тұйықталулардың болмауын қамтамасыз етіңіз.
2. Жылулық бейнелеу:Драйверді 1 сағат бойы толық жүктемеде іске қосыңыз. IC корпусының температурасы деректер парағының сипаттамаларына сәйкес келетінін тексеру үшін жылу камерасын пайдаланыңыз.
3. Дәнекерлеу қосылысының микросекциясы:DFN бумалары үшін бос жерлерді тексеру үшін үлгі қосылысын көлденең кесу керек. Шұңқырлар жалпы алаңның 25% аспауы керек.
3-сұрақ: "ENIG" бетінің әрлеуі менің LED драйвері үшін не істейді және бұл қосымша шығындарға тұрарлық па?
A:ENIG (электрсіз никельді батыру алтыны) сенімділігі жоғары жарықдиодты драйверлер үшін өте маңызды.
- Неліктен маңызды:Стандартты HASL (Hot Air Leveling) тегіс емес беттерді қалдырады. Шағын қадамды жарықдиодты драйвер IC үшін (мысалы, QFN немесе DFN) дұрыс дәнекерлеу үшін тегістік қажет.
- «Алтынның» пайдасы:Алтын никель қабатын тотығудан қорғайды. Егер никель тотығатын болса, сізде «қара төсем» синдромы пайда болады, бұл жақсы көрінетін дәнекерлеу қосылыстарына әкеліп соғады, бірақ термиялық цикл кезінде жарылып кетеді (сыртқы жарықтандыруда жиі кездеседі).
- Үкім:Автокөлік немесе сыртқы пайдалану үшін ENIG келіссөздер жүргізілмейді. Бір рет қолданылатын тұтыну шамдары үшін OSP немесе HASL жеткілікті.
Түйіндеме
МықтыLED драйвері PCBAтаңдалған IC ғана емес, сонымен бірге анықталадымыс салмағы, стратегия арқылы жылу, жәнебетін әрлеу. Әрқашан IPC-6012 2 немесе 3 класс сәйкестігін талап етіңіз және AOI тексеруін қамтамасыз ету үшін маңызды автомобиль қолданбалары үшін бүйірден суланатын қапталдарға басымдық беріңіз.
Осы параметрлерді ұстану арқылы ---біздің 20 жылдық салалық тестілеуіміз арқылы расталған --- сіз LED массивіне сәйкес келетін драйвердің қызмет ету мерзімін қамтамасыз етесіз, әдетте L70 өнімділігі 50 000+ сағат.
