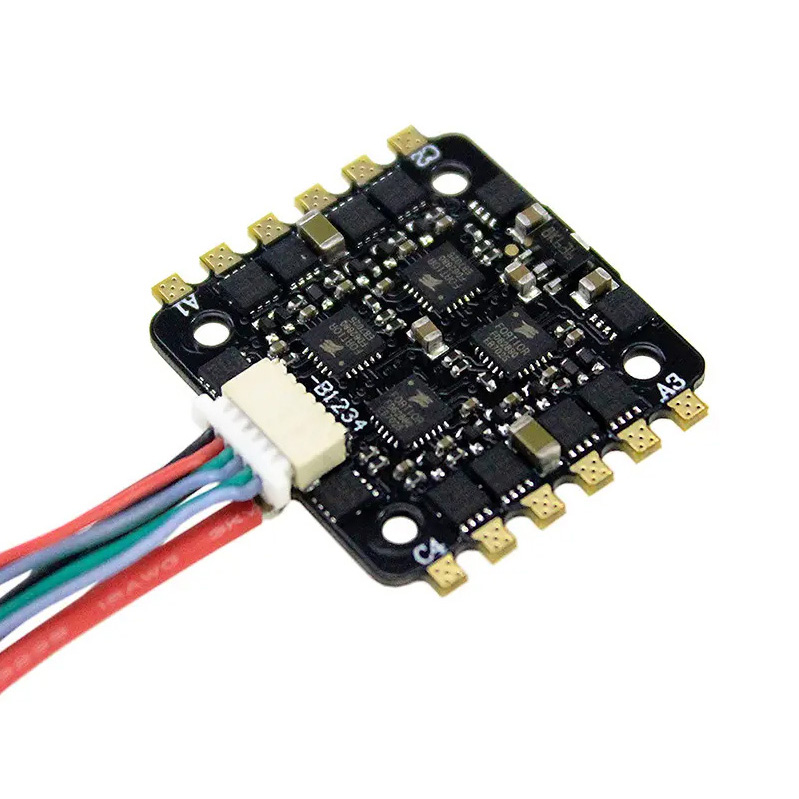

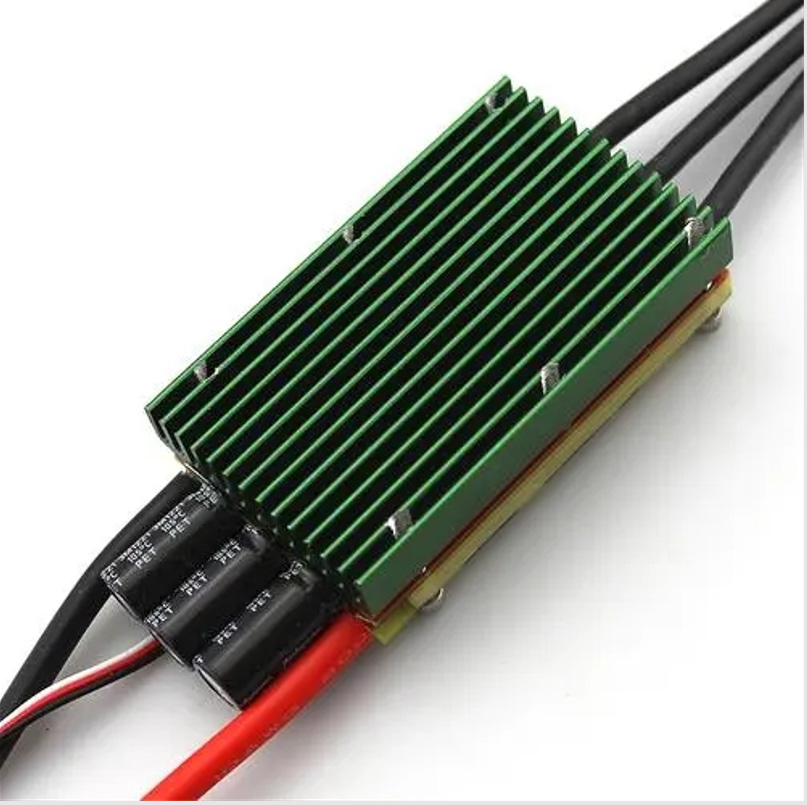

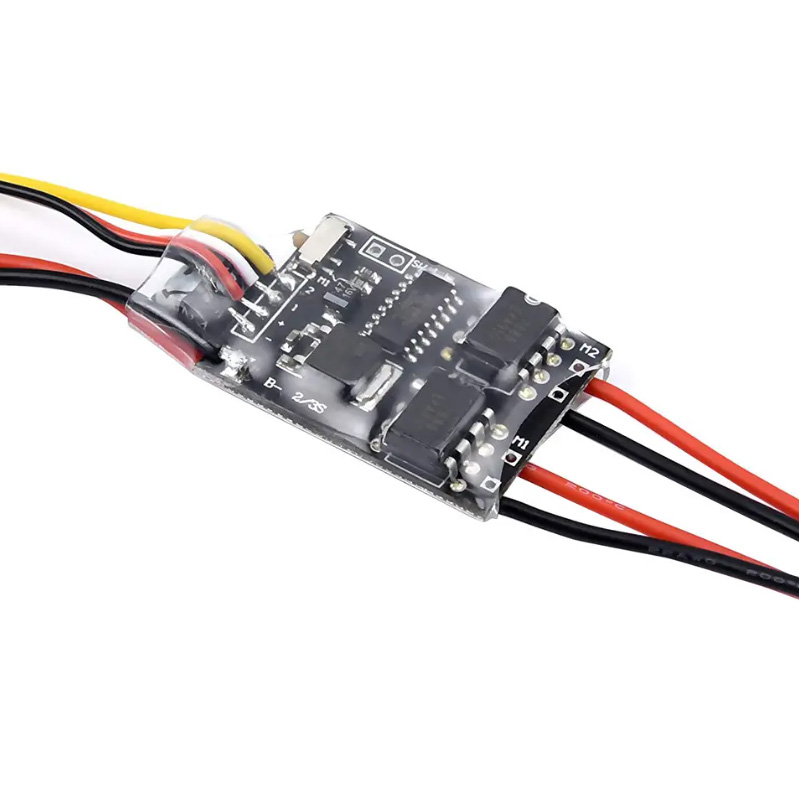

Әуе кемелерін жарықтандыру PCBA

Навигациялық шамдардан қону шамдарына дейін әрбір әуедегі PCBA экстремалды жылу градиенттерінде, қарқынды дірілде және қатаң EMI шектеулерінде мінсіз жұмыс істеуі керек. Аэроғарыштық электроникада және ақауларды талдауда  20 жылдық тәжірибелік тәжірибесі бар Unixplore Electronics біз жеткізетін әрбір жобаға ұшуға жарамды жинақтарды жерге қосылған жабдықтан бөлетін арнайы дизайн тәжірибелерін кодтаған.

Бұл бет материалды таңдауды, жылуды басқаруды, схема топологиясын, сертификаттау талаптарын және әуе кемелерін жарықтандыру PCBA үшін өрісте тексерілген параметрлерді қамтиды.

Әуе кемелерін жарықтандыру PCBA дегеніміз не?

Aircraft Lighting PCBA (Printed Circuit Board Assembly) әуе кемесінің ішкі және сыртқы жарықтандыру жүйелеріне арналған негізгі басқару және қуатты басқару блогы болып табылады. Ол 55 000 футқа дейінгі биіктікте, -55°C-тан +85°C-қа дейінгі температурада және жоғары қарқынды діріл профильдері астында навигациялық шамдар, соқтығысуға қарсы стробтар, қону шамдары және кабинаның атмосфералық жарықтандыруы үшін тұрақты қуатты реттеуді және басқару логикасын қамтамасыз етуі керек.

Коммерциялық дәрежедегі жарықтандырғыш ПХД-дан айырмашылығы, авиациялық дәрежедегі PCBA жарықтандыруы жоғары термиялық басқаруды, дәл CTE сәйкестігін және DO-160 экологиялық және EMI ​​сынақтарына толық сәйкестікті талап етеді.

Неліктен Unixplore Electronics?

• Сәтсіздікті талдаудың 20 жылдық мұрасы – Біздің дизайн ережелеріміз Airbus және Boeing жарықтандыру жинақтарын өлгеннен кейінгі талдаудан алынған. Біз жүйелі түрде дәнекерлеу қосылыстарының шаршауын, MOSFET бұзылуын және микроконтроллерді құлыптауды қоса алғанда, бес ақаулық режимінен аулақ боламыз.

• Түпнұсқа кілт тапсыру өндірісі – Unixplore Electronics толық тік шешімді ұсынады: ПХД орналасуы, құрамдастардың көзі, SMT/DIP жинағы, функционалдық сынақ және конформды жабын. 3 000+ м² қондырғымыз ай сайын 150 000 дайын жинақты жеткізеді.

• Аэроғарыштық деңгейдегі сертификат  – Біздің зауыт ISO9001:2015 сертификатталған. Барлық өндіріс IPC-6012 3-сынып / Аэроғарыш және IPC-610E стандарттарына қатаң сәйкес келеді, бұл әрбір PCBA орнатуға дайын сапаға сәйкес келетінін қамтамасыз етеді.

• Аппараттық-бағдарламалық құралды бірлесіп жобалау мүмкіндігі – Біріктірілген EDA құралдарын пайдалана отырып, біз «Алғашқы рет дұрыс» жеткізу үшін PCBA және құрылымдық корпустар арасындағы кедергіні азайтып, үздіксіз механикалық-электрлік интеграцияны қамтамасыз етеміз.

Әуе кемелерін жарықтандыру жүйелерінің түрлері

Әуе кемелерін жарықтандыру әртүрлі санаттарға бөлінеді, олардың әрқайсысында бірегей PCBA талаптары бар:

Негізгі техникалық сипаттамалар

Экологиялық талаптар

Қуат кірісінің техникалық сипаттамалары (MIL-STD-704 бойынша)

Әуе кемелерін жарықтандыру үшін материалды таңдау PCBA

Негізгі материал: FR4, MCPCB немесе көміртекті композит?

Стандартты FR4 жылу өткізгіштігінің нашарлығына және жарықдиодты компоненттермен CTE сәйкес келмеуіне байланысты ұшақты жарықтандыру үшін сирек қолайлы.

Сыртқы жарықтандыруға арналған Unixplore ұсынысы: Мыс MCPCB немесе көміртекті мата өзегін пайдаланыңыз. CTE керамикалық жарықдиодты пакеттерге сәйкес келеді (6-7 ppm/°C) термиялық цикл кезінде дәнекерлеу қосылысының ығысу кернеуін -55°C-тан +85°C-қа дейін төмендетеді.

Мыс салмағын таңдау

Жоғары қуатты ұшақтар үшін жылуды басқару LED PCBA

MCPCBs offer approximately 10 times the thermal conductivity of standard FR-4, translating to better heat dissipation, higher lumen output, and longer LED lifespan.

Қолданбалы ереже: Жарықдиодты қосу температурасының әрбір 10°C төмендеуі үшін құрамдас бөліктің қызмет ету мерзімі екі есе артады.

Диэлектрлік қабаттың техникалық сипаттамалары

Жарықдиодты төсемдерге арналған термиялық арқылы стратегиясы

PCBA жүйесіндегі әрбір жоғары қуатты жарық диоды үшін:

• Әр жарықдиодты тақтаға кемінде 9 термиялық жол (диаметрі 0,3 мм).

• Дәнекерлеуге жарамдылық үшін толтырылған және жабылған жолдар қажет

• Аралық арқылы: 1,0 мм-ден 1,2 мм-ге дейінгі тор үлгісі

• Бостығына төзімділік: Рентгендік тексеру кезінде көрінетін төсем аймағының 25%-дан төмен

Схема топологиясы және басқару архитектурасы

Сыртқы жарықтандыруды басқару

Қазіргі заманғы ұшақтың сыртқы жарықтандыруында арнаны тәуелсіз басқаратын бағдарламаланатын жарықдиодты драйверлер қолданылады.

Ұсынылатын архитектура:

1. Бағдарламаланатын реттік жады бар I²C LED драйвері IC

2. Жоғары токты жарықдиодты жолдарға арналған сыртқы MOSFET кезеңі

3. Жеке I²C автобустары арқылы FMU резервтік қолдауы

Бағдарламаланатын драйверлердің артықшылықтары:

• Жарықтандыру тізбегі бағдарламалаудан кейін автономды түрде орындалады

• Қалыпты жыпылықтау үлгілері үшін FMU араласуы қажет емес

• Бір FMU сәтсіз болса, керемет деградация

Кабинаның ішкі жарықтандыруы

Ұшақ кабинасының жарықдиодты жарықтандыру жүйелері әдетте жеке адрестелетін LED-микроконтроллер жұптарын пайдаланады.

Иілгіш PCBA көбінесе иілген фюзеляж беттеріне сәйкес келетін кабинаны жарықтандыру үшін қолданылады.

Кірістірілген сынақ жабдығы (BITE)

Әуе кемелерін жарықтандыру PCBA-лары өзін-өзі диагностикалау мүмкіндіктерін қамтуы керек.

Бақыланатын параметрлер:

• Кіріс кернеуі және жиілігі

• Температура

• Шам/жарық диод күйі

• Шығу кернеуі және ток

BITE жауабы:

• Тұрақты жадқа қатені тіркеу

• Қосымша: дискретті шығыс арқылы сигналдың бұзылуы

• Қауіпсіз болса жұмысты жалғастырыңыз (әдемі деградация)

EMI және найзағайдан қорғау

Найзағайдан қорғау (сыртқы қанат/құйрықта орнатылған шамдар)

EMI азайту әдістері

Сертификаттау және сәйкестік

Әуе кемелерін жарықтандырудың негізгі стандарттары PCBA

Біліктілік тестілеуге қойылатын талаптар

Әуе кемелерін жарықтандыру PCBA жиі қойылатын сұрақтар

1-сұрақ: Ұшақтың сыртқы жарықтандыруына арналған алюминий ядросы мен мыс ядролы PCBA арасындағы айырмашылық неде?

Алюминий және мыс ядролы PCBA арасындағы таңдау ұшақтың сыртқы жарықтандыруындағы жылу өнімділігіне, салмағына және сенімділігіне тікелей әсер етеді.

Алюминий MCPCB:

• Жылу өткізгіштігі: 138-238 Вт/м·К

• Тығыздығы: 2,70 г/см³ (жеңіл)

• CTE: 23-25 ​​ppm/°C

• Құны: мысқа қарағанда 30-50% төмен

Мыс MCPCB:

• Жылу өткізгіштік: 390-401 Вт/м·К (шамамен екі еселенген алюминий)

• Тығыздығы: 8,96 г/см³ (3,3 есе ауыр)

• CTE: 16-17 ppm/°C (6-7 ppm/°C шамасында жарық диодты компоненттеріне жақсырақ сәйкес келеді)

• Төтенше қуат тығыздығы үшін жоғары (>2 Вт/см²)

Әуе кемелерін қолдану үшін шешім матрицасы:

Төтенше орталар үшін: Көміртекті матадан жасалған өзектегі ПХД XY жылу өткізгіштігін 175-300 Вт/м·К, CTE небәрі 4-6,5 ppm/°C, керамикалық жарықдиодты пакеттерге сәйкес келеді. Бұл -55°C-тан +85°C-қа дейінгі жылдам температура циклдері кезінде термиялық кернеуді азайтады.

2-сұрақ: Ұшақ салонындағы жарықтандыру жүйелерінде кездесетін 400 Гц айнымалы ток қуатын қалай жобалауға болады?

Ұшақ салонының жарықтандыруы ғимараттарда табылған 50/60 Гц емес, 400 Гц жиілікте 115 В айнымалы токты пайдаланады. Бұл бірегей дизайн талаптарын тудырады.

400 Гц дизайн мәселесі: 50/60 Гц үшін әзірленген стандартты қуат көздері трансформаторлар мен магниттік құрамдас бөліктердегі негізгі жоғалтуларға байланысты 400 Гц-те қызып кетеді немесе істен шығады.

Қажетті PCBA дизайн бейімдеулері:

400 Гц PCBA үшін дизайнды тексеру тізімі:

1. Компоненттердің жиілік көрсеткіштерін тексеріңіз – Трансформаторлар мен индукторлар 400 Гц жұмысын көрсетуі керек

2. Қозғалыс тогын өлшеңіз – 400 Гц жүйелерде жиі 50/60 Гц конструкцияларға қарағанда жоғары ток болады.

3. Ұшақтың қуатымен сынау – Орындық емес, 400 Гц көзін пайдаланыңыз

4. Синхрондауды тексеру – Көптеген жүйелер жиілік құлыпталған күңгірттеуді қажет етеді

3-сұрақ: Әуе кемелерінің PCBA жарықтандыруындағы жиі кездесетін ақаулық режимдері қандай және оларды қалай болдырмауға болады?

Airbus және Boeing жарықтандыру жинақтарының далалық ақаулық талдауына сүйене отырып, осы бес істен шығу режимі басым.

Ақаулық режимі 1: Трансформатордың істен шығуы (жану/іске қосу тізбегі)

Алдын алу:

• Сәйкес термиялық шегі бар трансформаторларды көрсетіңіз

• Құмыраға арналған материалдың -55°C-тан +125°C-қа дейін төзімділігін қамтамасыз етіңіз

• Жүктемеде дұрыс қайталама кернеуді тексеріңіз

Ақаулық режимі 2: коммутациялық тізбектердегі MOSFET бұзылуы

Алдын алу:

• Кемінде 2x жұмыс кернеуіне есептелген MOSFET пайдаланыңыз

• Токты шектеу үшін қақпа резисторларын қосыңыз (10Ω - 100Ω).

• Коммутациялық түйіндер арқылы сөндіргіш тізбектерді қосыңыз

• Температураны төмендетіңіз (150°C қосылыс үшін белгіленген бөлшектерді пайдаланыңыз)

Ақаулық режимі 3: резонанстық тізбектердегі индуктордың істен шығуы

Алдын алу:

• UL класты оқшаулауы бар индукторларды көрсетіңіз

• Ток рейтингі ең жоғары жұмыс токынан асатынына көз жеткізіңіз

• Сыни тізбектер үшін термиялық сақтандырғышты тізбектей қосыңыз

Сәтсіздік режимі 4: микроконтроллерді қалпына келтіру немесе құлыптау

Алдын алу:

• Арнайы кернеу бақылаушысы IC пайдаланыңыз (RC қалпына келтіру емес)

• Қалпына келтіру уақытының деректер кестесінің талаптарына сәйкес келетінін тексеріңіз

• Қоңырауды қалпына келтіру үшін бақылау таймерін қосыңыз

Сәтсіздік режимі 5: термиялық циклден дәнекерленген қосылыстардың шаршауы

PCBA дизайны арқылы алдын алу:

• CTE сәйкес материалдарды пайдаланыңыз – Керамикалық жарықдиодты шамдармен (6-7 ppm/°C) жұптастырылған кезде мыс өзегі (16-17 ppm/°C) алюминийден (23-25 ​​ppm/°C) жақсырақ.

• Жабысқақ жабыстырғышты қосу – Үлкен құрамдас бөліктердің астына эпоксидті немесе силикон желімін жағыңыз

• Тесіктің геометриясын оңтайландыру – Тесіктен өтетін құрамдастарда жыртылатын жастықшалар мен үлкенірек сақиналарды пайдаланыңыз

• Consider potting – For exterior assemblies, potting compound dampens thermal-mechanical stress

Кешенді тестілеу: Ұшуды мақұлдамас бұрын PCBA DO-160 термиялық циклінен өтуі керек:

• Интерьер үшін кемінде 500 цикл

• Сыртқа

• Нақты орнату орнына сәйкес келетін температура диапазоны

Қысқаша мазмұны: Әуе кемелерін жарықтандыру PCBA дизайнын тексеру тізімі

Дұрыс жобаланған ұшақты жарықтандыру PCBA нөлдік техникалық қызмет көрсету рұқсатымен 50 000+ ұшу сағаты үздіксіз жұмыс істейді. MCPCB жылуды басқару, бағдарламаланатын жарықдиодты драйверлер және DO-160 біліктілік сынағы комбинациясы авиация талап ететін сенімділікті қамтамасыз етеді.

Ұшақты жарықтандыру жобасын бүгіннен бастаңыз

Unixplore Electronics бүкіл әлем бойынша аэроғарыштық OEM және жүйелік интеграторларға DO-160 расталған, ұшуға дайын Aircraft Lighting PCBA шешімдерін жеткізуге ұмтылады. Дизайнды енгізуден бастап дайын құрастыруға дейін біз әрбір борттың 50 000+ ұшу сағатын үздіксіз техникалық қызмет көрсетусіз жұмыс істеуін қамтамасыз етеміз.

Contact us for a technical datasheet or a customized quote. Біздің инженерлік қолдау тобы материалды таңдау бойынша кеңестер мен сіздің арнайы қолданбаңыз үшін термиялық модельдеу есептерін ұсынуға қол жетімді.
