Тұрмыстық электроника мен ПХД өндірісіндегі 20 жылдық тәжірибеммен мен мыңдаған төбелік жарық жинақтарын қарап шықтым. Бұл нұсқаулық материалды таңдауды, жылуды басқаруды, драйвер топологияларын және төбе шамының PCBA дизайнына тән сәйкестік талаптарын қамтиды.
Төбе шамы PCBA не істеуі керек

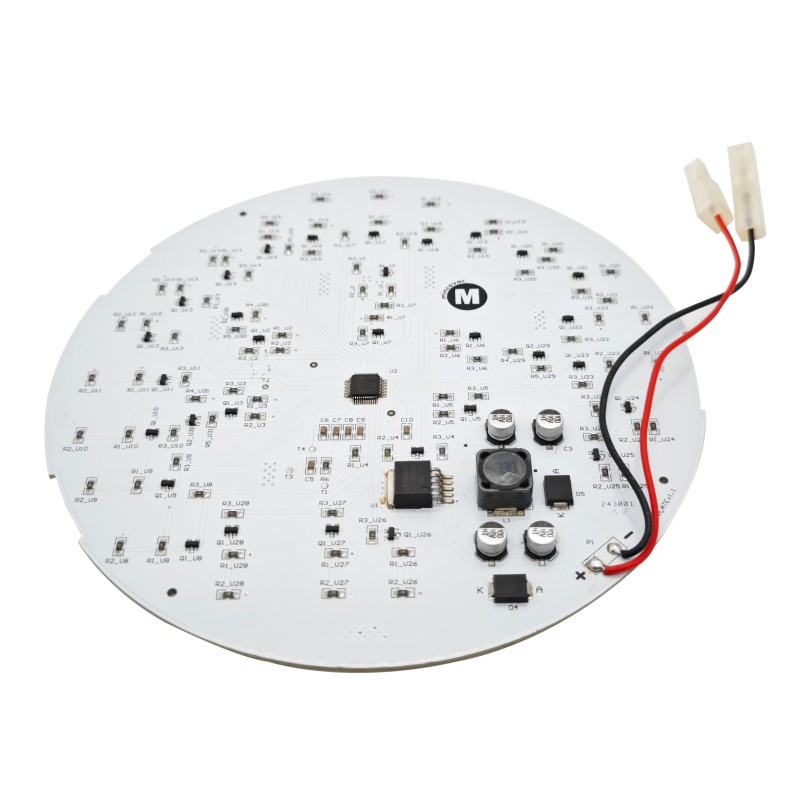

Төбе шамы PCBA (басылған схемалар жинағы) жарық диодты жарық көзін басқарады және қуат береді. Жалаңаш ПХД-дан айырмашылығы, PCBA тақтаға дәнекерленген барлық компоненттерді қамтиды --- жарық диодтары, драйверлер, резисторлар, конденсаторлар және қосқыштар.
PCBA төбелік шамының негізгі функциялары:
- Айнымалы токтан тұрақты токқа түрлендіру (біріктірілген драйвер болса):Жарықдиодтар үшін 110-277 В айнымалы токты төмен вольтты тұрақты токқа түрлендіреді
- Тұрақты ағымдағы реттеу:Кіріс кернеуінің ауытқуына қарамастан тұрақты жарықдиодты токты сақтайды
- Жылулық басқару:Мерзімінен бұрын істен шығудың алдын алу үшін жарықдиодты қосылыстардан жылуды өткізеді
- Күңгірттеуді басқару (міндетті емес):Қабырғалық диммерлермен интерфейстер (0-10V, TRIAC немесе PWM)
Жалаң PCB айырмашылығы:Жалаңаш ПХД-да мыс іздері мен төсемдері бар, бірақ құрамдас бөліктері жоқ. PCBA толығымен жиналған және жарықтандыру құрылғысына орнатуға дайын.
Негізгі техникалық сипаттамалар
Кіріс қуатының параметрлері
ПараметрСтандартты диапазонЖоғары өнімділік диапазоныКіріс кернеуі (AC)110-120V (АҚШ) немесе 220-240В (ЕО)90-277V (әмбебап)Кіріс жиілігі50/60 Гц50/60 ГцҚуат факторы (PF)>қосындысы 0,70-ға дейін (Қосымша) 0,70-ға дейін. Бұрмалау (THD)<20%<15% (DLC талабы)Асқын кернеуден қорғау1 кВ (негізгі)2-4 кВ (коммерциялық)
Energy Star және DLC стандарттарына сәйкес қуат факторы және THD талаптары.
Жарық диодты шығыс сипаттамалары
ПараметрТөмен қуатОрташа қуатЖоғары қуатЖалпы люмен шығысы800-1500 лм (60Вт қыздыру шамын ауыстырады)1500-3000 лм3000-5000 лм+Жарықдиодты шамдар саны18-4848-100100-200+LED50-30m тоқ мА300-700 мАТжалпы қуат8-15W15-30W30-60W
Физикалық сипаттамалар
ПараметрFR4 стандарттыАлюминий MCPCBB тақта пішініДөңгелек, шаршы немесе тапсырыс бойыншаДөңгелек, шаршы немесе тапсырыс бойыншаДиаметрі (әдеттегі дөңгелек)100мм - 300мм100мм - 300ммМыс Салмағы1 унция (сигнал), 2 унция (қуат)1-2 унцияҚабат саны 2 қабат (ең көп таралған) rmal өткізгіштік 1-0.0. Вт/м·К1-9 Вт/м·К
ПХД материалын таңдау: FR4 және алюминий MCPCB
FR4 және алюминий MCPCB (Metal Core PCB) арасындағы таңдау төбелік жарық PCBA дизайнындағы ең маңызды шешім болып табылады.
Салыстыру кестесі
СипаттамаFR4 PCBAАлюминий MCPCBTЖылуөткізгіштігі Нашар (0,3-0,5 Вт/м·К)Жақсыдан тамашаға дейін (1-9 Вт/м·К) Салмағы ЖеңілОрташаҚағат (төмен көлем)ТөменҚоршаған (FR4-тен 30-50% жоғары) Жарықдиодтың қызмет ету ұзақтығы 150 мА-300,00, сағатЕң жақсы қолдануТөмен қуатты (<12Вт), ауыстырылатын шам Орташа және жоғары қуатты төбеге арналған арматура
Шешім матрицасы
Төбенің жарығының қуаты Ұсынылатын PCBA материалыСебебі5Вт-12Вт (шағын монтаждау)FR4 (2-қабат)Төмен құны, қолайлы жылу12Вт-25Вт (стандартты төбе)Алюминий MCPCB (1-2 Вт/м·К)Термиялық басқару сыни 25Вт-50Вт (үлкен панельдер)Жоғары жарықдиодты-5КВт. қызып кету50Вт+ (коммерциялық)Премиум алюминий (5-9 Вт/м·К) немесе мыс өзек Сенімділік үшін міндетті
Негізгі ереже:15 Вт-тан жоғары төбелік шамдар үшін алюминий MCPCB пайдаланыңыз. FR4 жылу жиналуына байланысты жарық диодының мерзімінен бұрын істен шығуына әкеледі.
Төбе жарығына арналған драйвер топологиясы PCBA
Төбелік шамдар PCBA екі негізгі драйвер архитектурасын пайдаланады: біріктірілген (бір тақтадағы құрамдас бөліктер) немесе қашықтан (бөлек драйвер тақтасы).
Біріктірілген және қашықтағы драйвер
AspectIntegrated Driver (COB немесе сызықтық)Қашықтағы драйвер (бөлек тақта)Драйвердің орны Жарықдиодтар сияқты бір PCBA-да, сымдар арқылы қосылған бөлек тақтадаӘдеттегі қуат5W-25W15W-100W+Pиімділік80-88%85-93%Жылтылдау өнімділігі Жеңіл желілік сүзгіленген драйверлер нашар болуы мүмкін. (тек TRIAC)Кең (0-10В, TRIAC, DALI)Төмен (бір тақта)Жоғары (екі тақта)Ең жақсысыҚымына сезімтал, күңгірттенбейтін қондырғыларКоммерциялық, күңгірттендірілетін, жоғары қуатты
Тұрақты ток пен тұрақты кернеу
Драйвер түріАртықшылықтары үшін ең жақсы КемшіліктеріТұрақты ток (CC)Тікелей жетекті жарық диодты жолдары Қарапайымырақ, азырақ құрамдас бөліктерLED саны драйвер кернеуіне сәйкес келуі керек Тұрақты кернеу (CV) Бірнеше тақтасы бар модульдік қондырғылар Стандартты 12 В/24 В, кеңейту оңай. Токты шектейтін бөлек резисторлар қажет
PCBA төбелік шамына арналған ұсыныс:Біріктірілген конструкциялар үшін тұрақты ток драйверінің топологиясын пайдаланыңыз. Ол қосымша резисторларсыз тұрақты жарықдиодты ток береді.
Төбе жарығына арналған жылуды басқару PCBA
Жылу - жарықдиодтың қызмет ету мерзімінің басты жауы. Жарықдиодты қосу температурасының әрбір 10°C төмендеуі үшін қызмет ету мерзімі екі есе артады.
Жылулық жолды жобалау
PCBA төбелік шамына арналған жылу жолы келесі ретпен жүреді:
Жарық диодты қосылыс → жарықдиодты термиялық төсем → PCBA мыс → диэлектрлік қабат (MCPCB) → алюминий негізі → арматура корпусы → бөлме ауасы
Ең әлсіз сілтеме:Диэлектрлік қабат (мыс тізбегі мен алюминий негізі арасындағы оқшаулау). Стандартты диэлектрик 1-3 Вт/м·К өткізгіштікке ие. Премиум диэлектрик 5-9 Вт/м·К жетеді.
Жарық диодты тақталарды жобалау ережелері
Дизайн элементі Талаптар Жоғары қуатты жарық диоды үшін LED9-12 шамдар (диаметрі 0,3 мм) астындағы жылу өткізгіштер Толтырылған және жабылған (үстіңгі жағына дәнекерлеуге мүмкіндік береді) Мыс төсемінің өлшемі Ең аз 2x жарық диодты термиялық төсемнің өлшеміДәнекермен қамту термиялық төсем аймағының 80-90% (рентгендік бақылау аймағының 5%
Термиялық тексеру
Өндірістік сынақ:Құрастырудан кейін төбе жарығын 1 сағат бойы толық қуатта қосыңыз. Инфрақызыл камера арқылы жарықдиодты тақталардағы температураны өлшеңіз.
Температура (жарық диодты тақта) Бағасы Күтілетін қызмет мерзімі<50°CӨте жақсы70,000+ сағат50-60°CЖақсы50,000-70,000 сағат60-70°СҚолдануға болады30,000-50,000 сағат>70°CАқаулық қаупі<20,0
Төбе жарығына арналған PCB орналасу ережелері PCBA
1-ереже: Симметриялық жарықдиодты орналастыру
Ыстық нүктелерді болдырмау және жарықтың біркелкі таралуын қамтамасыз ету үшін жарық диодтарын PCBA бойымен біркелкі орналастырыңыз. Дөңгелек төбе шамдары үшін:
- Жарық диодты шамдарды концентрлік шеңберлерге орналастырыңыз
- Көршілес жарықдиодтар арасындағы тең қашықтық
- Тақта шетінен тұрақты қашықтықты сақтаңыз
2-ереже: Қысқа жоғары ток іздері
Жоғары ток іздері (жарық диодты қуат және жерге қосу) мүмкіндігінше қысқа және кең болуы керек. Қажетті енді есептеңіз:
2 унция мыс үшін 20°C температураның жоғарылауы:
- Ені (милль) = Ток (Ампер) × 35
Мысал: 300мА (0,3А) жол → 0,3 × 35 = 10,5 миль (0,27 мм) ең аз
50% қауіпсіздік маржасын қосыңыз:300 мА іздер үшін 16 миль (0,4 мм) пайдаланыңыз.
3-ереже: Айнымалы ток және тұрақты ток бөлімдерін бөліңіз
Егер PCBA құрамына кіріктірілген айнымалы ток түрлендіргіші кірсе:
- Айнымалы ток кірісін (жоғары вольтты) тақтаның бір шетінде ұстаңыз
- Айнымалы ток пен төмен вольтты тұрақты ток іздері арасындағы 3 мм сырғымалы қашықтықты сақтаңыз
- Кеңістік тар болса, ПХД-да физикалық ұяшықты немесе шұңқырды пайдаланыңыз
4-ереже: Жерге мыс құйыңыз
Жарық диодты қайтару үшін үстіңгі қабатқа (MCPCB, тізбек қабаты үшін) қатты мыс құйыңыз. Бұл кернеудің төмендеуін азайтады және жылудың таралуын жақсартады.
5-ереже: Тізбекті электр қуатын бөлу
Төбенің ұзағырақ шамдары (сызықтық немесе тікбұрышты) үшін алдыңғы жолдың соңынан жарықдиодты шамдарды беруден гөрі орталық автобус ретінде қуат іздерін бағыттаңыз.

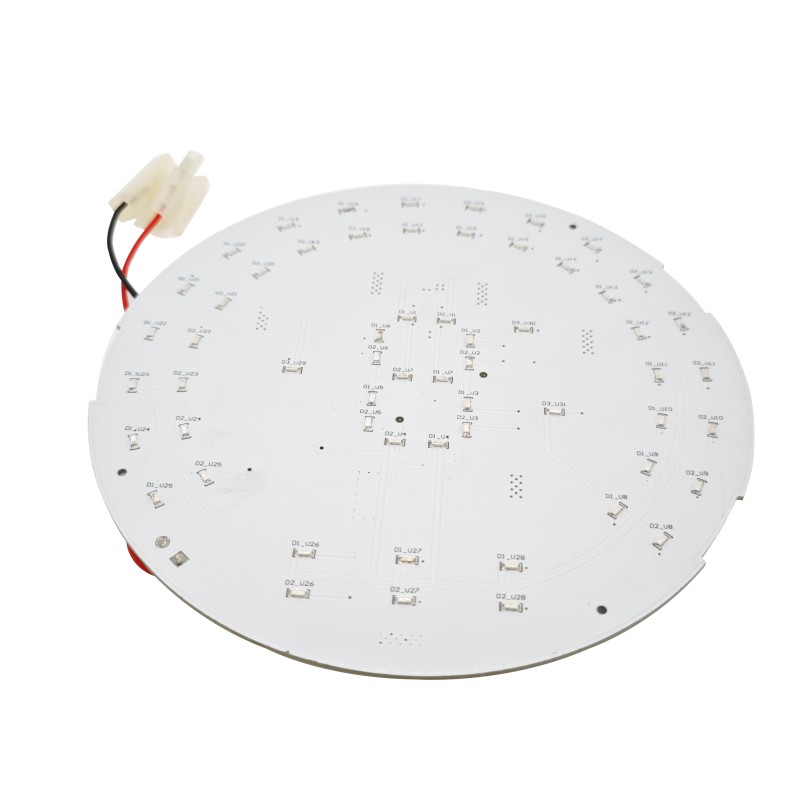

Төбе жарығы PCBA орналасу үлгісі (дөңгелек)
Кәдімгі дөңгелек төбе шамы PCBA (диаметрі 150 мм, 36 жарықдиодты шамдар) мына қабат стекке ие:
ҚабатФункциясыМыс СалмағыҮстіңгі (тізбек қабаты)Жарық диодты төсемдер, іздер, драйвер компоненттері2 унцияДиэлектрлік қабатЭлектрлік оқшаулау75-100 мкмАлюминий негізі Жылу тарату және механикалық қолдау1,6мм қалыңдығыТөменгі (қосымша)Қосымша құрамдас бөліктер немесе дәнекерлеу маскасыТекН/А
Жыпылықтау және күңгірттену мәселелері
Жыпылықтау себептері
Жарық диодты жыпылықтау драйвердің шығыс токында айтарлықтай толқын болған кезде пайда болады. Жалпы себептер:
- Шығу сыйымдылығы жеткіліксізжүргізушіде
- TRIAC күңгірттеу үйлесімділігі нашар(сыйымдылық жүктемелері бар жетекші жиек диммерлері)
- Төмен жиілікті PWM күңгірттенуі(<1 кГц)
Жыпылықтау көрсеткіштері
MetricGoodAcceptablePoorPercent жыпылықтауы (100Гц)<10%10-30%>30%Жылтық индексі<0.10.1-0.3>0.3Жылтықтау жиілігі>1 кГц100-1000 Гц<100 Гц
Жыпылықтауды азайту әдістері
TechniqueEffectCost ImpactЖаппай шығыс конденсаторын қосу (100-470μF)100-120 Гц толқынды азайтады Төмен ($0,10-0,30) PWM күңгірттену жиілігін >4 кГц-ке дейін ұлғайтады Көрінетін жыпылықтауды жояды Ешбір (микробағдарламалық құралдың жоғары кернеуін өзгерту) реттеу Орташа ($0,50-1,00)
Сәйкестік және сертификаттау
Нарық бойынша талап етілетін сертификаттар
Нарық сертификаттау талабыUSAUL 1598 немесе UL 8750Жарықдиодты шамдарға арналған қауіпсіздікКанадаCSA C22.2 No. 250.0Жарықтандыру құрылғыларына арналған қауіпсіздікEUCE (LVD, EMC, RoHS кіреді)Қауіпсіздік, шығарындылар, қауіпті заттар Жарықтандыруға арналған жалпы тиімділік20Жаһандық3LED6Y (АҚШ)Energy Star немесе DLCRebate жарамдылығы, қызметтік бағдарлама талаптары
Жалпы сәйкестік сынақтары
СынақСтандартКритериіДиэлектрлік беріктік (гипот)UL 87501500V айнымалы ток 1 минут, бұзылу жоқ Жердің үздіксіздігі UL 8750<0,1Ом жер терминалы мен ашық метал арасындаEMI (өткізілетін және сәулеленетін)FCC 15-бөлім (АҚШ) немесе EN 55015 Факторы және THPo көрсетілген шегінен төмен >0,90, THD <20% коммерциялық
Төбе жарығы PCBA жиі қойылатын сұрақтар
1-сұрақ: 120V және 277V коммерциялық қолданбалар үшін бірдей төбелік PCBA шамын пайдалана аламын ба?
A:Жоқ, әмбебап енгізу драйвері жоқ. Міне, техникалық ақау:
120 В айнымалы ток үшін арнайы жасалған PCBA шамамен 200 В тұрақты шина кернеуіне есептелген құрамдастарды пайдаланады (түзетілгеннен кейін). 277 В айнымалы токта түзетілген тұрақты ток шинасы шамамен 390 В тұрақты ток болады. Бұл стандартты 120 В номиналды конденсаторлардың, MOSFET және диодтардың кернеу рейтингінен асып түседі.
Компоненттік кернеуді төмендетуге қойылатын талаптар:
Құрамдас бөлігі120В Бағасы277В Міндетті рейтингКіріс конденсатор200V400-450VMOSFET250-300V500-600VRтүзеткіш диодтар200V400VСығу қашықтығы1,5мм3,0мм
Екі кернеу үшін бір PCBA қажет болса:
- көрсетіңізәмбебап енгізу драйверіноминалды 90-277В айнымалы ток
- Минимум 400 В тұрақты ток шинасына есептелген құрамдастарды пайдаланыңыз
- Айнымалы ток желілері мен төмен вольтты секциялар арасындағы 3 мм үшін ПХД сығымдауын жобалаңыз
- Құрамдас бөліктердің құны 10-20% жоғары болады деп күтіңіз
Балама:Екі PCBA нұсқасын жасаңыз ---біреуі 120В (төмен құны) және біреуі 277В үшін (жоғары кернеу рейтингі). Бұл коммерциялық жарықтандыру өндірісінде жиі кездеседі.
2-сұрақ: Төбелік шамның PCBA TRIAC қабырға диммерімен дұрыс жұмыс істейтініне қалай көз жеткізуге болады?
A:TRIAC диммерінің үйлесімділігі төбелік жарық PCBA дизайнерлері үшін ортақ мәселе. Мұнда инженерлік әдіс:
Мәселе:TRIAC диммерлері қыздыру шамдарына (резистивті жүктемелер) арналған. Жарық диодты шамдар 30%-дан төмен жыпылықтайтын, жыпылықтайтын немесе күңгірттенетін TRIAC-тың қате тұтануына әкелетін реактивті жүктемені ұсынады.
1-шешім - ағызғыш резистор (пассивті):
Айнымалы ток кірісіне қан ағызу резисторын (10-50 кОм, 1-2 Вт) қосыңыз. Бұл әрбір жарты циклде TRIAC дұрыс өткізілуін қамтамасыз ету үшін жеткілікті ток (5-15 мА) тартады.
Нәтиже:Төмен деңгейлі күңгірттеуді жақсартады (әдетте минимум 10-15%). Күту режимінде 1-2 Вт жоғалтуды қосады.
2-шешім - белсенді қан ағызғыш тізбегі (мүмкіндігінше):
Белсенді қан ағызу құрылғысы (IC басқарылатын) токты тек TRIAC басқаша дұрыс істемей қалса ғана тартады. Тиімділіктің жоғалуы нөлге жақын.
3-шешім - TRIAC күңгірттеу драйверінің IC көрсетіңіз:
Көптеген коммерциялық жарықдиодты драйверлердің IC құрылғылары кіріктірілген TRIAC күңгірттенуді анықтауды және қан кетуді басқаруды қамтиды. Мысалдар мыналарды қамтиды:
- TI LM3447(TRIAC күңгірттелетін жарықдиодты драйвер)
- MPS MP4030(ТРИАК күңгірттенетін негізгі жақ реттегіші)
Тестілеуге қойылатын талаптар:Кемінде 5 түрлі TRIAC күңгірттеу моделімен (Lutron, Leviton, Legrand) күңгірттеу үйлесімділігін тексеріңіз. Диммерлер ағымдағы талаптарға сәйкес айтарлықтай ерекшеленеді.
Өріс ақауының белгісі:Төбе шамы 50%-дан төмен күңгірттенген кезде жыпылықтаса немесе жыпылықтаса, ағызғыш тізбегі жеткіліксіз.
3-сұрақ: Төбелік шамдар PCBA өндірісіндегі ең көп таралған сапа мәселелері қандай?
A:Мыңдаған өндірістік тексерулерге сүйене отырып, бұл бес ақау төбелік жарық PCBA сапасы мәселелерінің 80% құрайды.
АқаулықЖілігіТүбір Себепті анықтау әдісіҚайта өңдеу құныLED құлпытас салу1-5%Жарықдиодты төсемдердегі дәнекерлеу пастасы көлемі біркелкі емесAOIЖоғары (жарықдиодтар зақымдалған)Жарық диодтар астындағы дәнекерлеуіш бос орындар.Қайта ағынды Рентгендік тексеру кезінде ұсталған ағын газдары Ешбір (бос орындар <25% жарамды) немесе жарық диодтары кері%50. қатеКөрнекі немесе AOI (түс/таңбалау)Өте жоғары (қалдық тақта)Драйвердегі суық дәнекерлеу қосылыстары IC1-3%Қайта ағын температурасы жеткіліксіз.AOI немесе қолмен тексеруОрташа (қайта өңдеу мүмкін)Термиялық паста жеткіліксіз (MCPCB)5-10%Сәйкес емес қолдану Тарту сынағы немесе термиялық паста)
Алдын алу стратегиялары:
Жарықдиодты құлпытас орнату:
- Жарық диодты тақталардан сәл үлкенірек трафарет саңылауларын пайдаланыңыз (1:1,1 қатынасы)
- Қайта ағынды профильдің сұйықтықтан 60-90 секунд жоғары болуын қамтамасыз етіңіз (TAL)
Кері полярлық жарық диодтары:
- Анық полярлығы бар жарық диодтарын пайдаланыңыз (анод/катод)
- Полярлықты тексеру арқылы автоматтандырылған оптикалық тексеруді (AOI) жүзеге асыру
- Ұшатын зондта немесе тырнақ төсегінде 100% полярлық сынағы орындаңыз
Суық дәнекерлеу қосылыстары:
- Қайта ағудың ең жоғары температурасын тексеріңіз (қорғасынсыз SAC305 үшін 245-260°C)
- Күнделікті профиль жасаушымен пеш профилін бақылаңыз (бір партияға бір рет емес)
Термопаста жеткіліксіз (жылытқышқа арналған MCPCB):
- Термопаста үшін трафарет немесе экранды басып шығаруды пайдаланыңыз (қолмен қолданбаңыз)
- Мақсатты паста қалыңдығы 0,3-0,5 мм
- Орнатқаннан кейін жабуды тексеріңіз (термопаста шеттерін сәл сығып алуы керек)
Кіріс төбе шамының PCBA тексеруіне арналған сапаны бақылау тізімі:
Тексеру тармағы.Қабылдау шартыЖарық диодты полярлығыКөрнекі немесе AOI100% дұрысДәнекер қосылыстары (қуат құрамдас бөліктері)AOINo көпір, жеткіліксіз дәнекерленген жарықдиодты бос орындар Рентген сәулесі (үлгі 5-10%)Термиялық паста әр төсем үшін <25%Көрнекі (шетін монтаждау нүктелері)V testFlying зонд немесе тырнақ төсеміАшық/қысқа, жарық диодты алға кернеуді тексеру
Төбе жарығы PCBA өндірісінің бақылау тізімі
Өндіріс қадамыТалаптарыТексеруПКБ кіріс инспекциясыБүгілу жоқ, дұрыс қалыңдық, ENIG аяқталуы көрінеді Көрнекі және габариттік өлшемДәнекер пастасын басып шығаруТрафарет қалыңдығы 0,1-0,12 мм, апертураның туралануы ±0,05 ммSPI (дәнекер пастасын тексеру) Таңдау және орналастырудан кейін ±5 мм LEODcuy. орналастыруҚайта ағынды дәнекерлеуШыңы 245-260°C, TAL 60-90 секунд Бір партиядағы профильдер деректеріТермиялық пастаны қолдану0,3-0,5 мм қалыңдығы, толық қамту Салмақ тексеру + визуалды радиаторды орнату Біркелкі қысым, бос орын жоқ Бұрандалы моменттің сипаттамасыЭлектр сынағыАшық/қысқа токты өлшеу, жарықдиодты электрлік сынау.
Қысқаша мазмұны: Жақсы сапалы төбе жарығы PCBA бақылау тізімі
Жақсы сапалы төбе шамы PCBA құнын, жылу өнімділігін және сәйкестікті теңестіреді. Стандартты тұрғын үй құрылғылары (15-25 Вт) үшін 2 унция мыс, тұрақты ток драйвері және 60°C төмен жарық диодты тақта температурасы бар алюминий MCPCB тұрақты түрде 50 000+ сағаттық қызмет мерзіміне жетеді. Коммерциялық күңгірттендіргіш арматура үшін TRIAC-үйлесімді драйвер IC және қан ағызу тізбектерін қосыңыз. Ең көп тараған өндірістік ақаулар ---жарық диодты құлпытас салу, кері полярлық және суық қосылыстар --- AOI инспекциясы және басқарылатын қайта ағын профильдері арқылы алдын алуға болады.
| Дизайн элементі | Талап |
|---|---|
| ПХД материалы | >15 Вт үшін алюминий MCPCB; FR4 <12 Вт үшін қолайлы |
| Мыс салмағы | Қуат іздері үшін 2 унция; Сигнал үшін 1 унция |
| Жылумен басқару | Бір жарықдиодты 9+ термиялық жолдар; Толық жүктеме кезінде жарық диоды тақтасының температурасы <60°C |
| Драйвер топологиясы | Тұрақты ток (біріктірілген немесе қашықтан) |
| Жыпылықтауды басқару | Шығу сыйымдылығы 100-470 мкФ; PWM күңгірттенуі пайдаланылса >4 кГц |
| Күңгірттеу үйлесімділігі | TRIAC үшін ағызғыш тізбегі; жақсы нәтижелер үшін арнайы күңгірттеу IC |
| Кернеу рейтингі | Максималды кіріс кернеуіне есептелген құрамдас бөліктер (120 В немесе 277 В немесе әмбебап) |
| Сертификаттар | Мақсатты нарыққа негізделген UL немесе CE; Коммерцияға арналған Energy Star |
| Өндірістік инспекция | AOI (жарық диодты полярлық, дәнекерлеу қосылыстары), рентгендік (бос орындар), электрлік сынақ |
