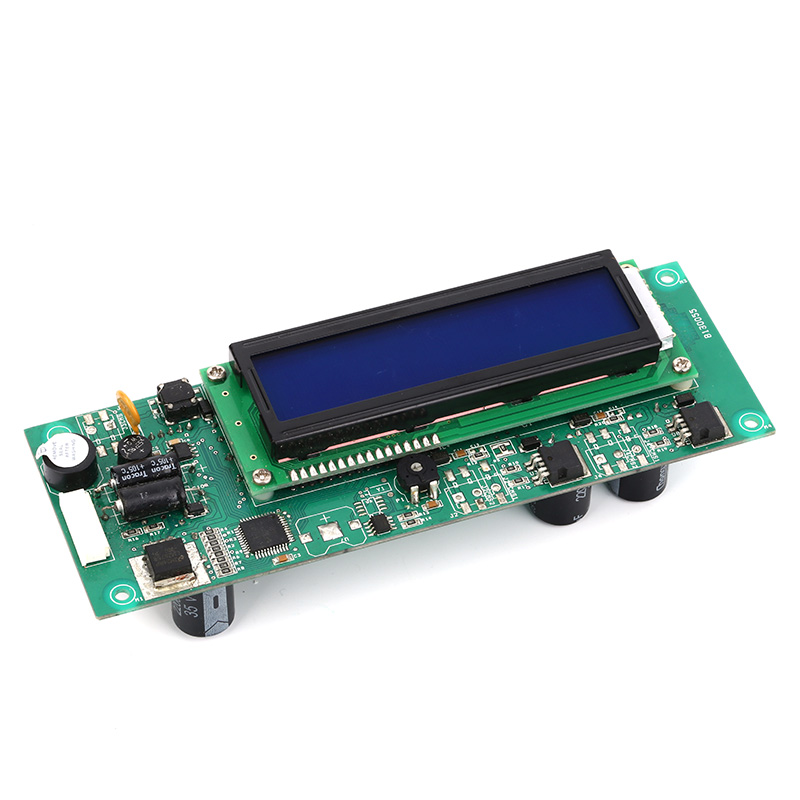

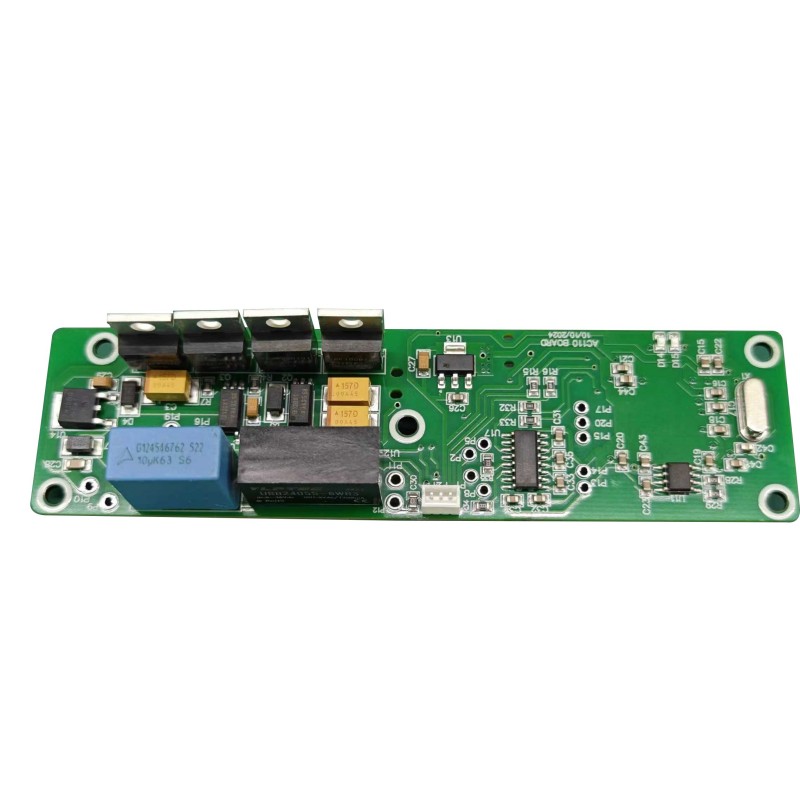

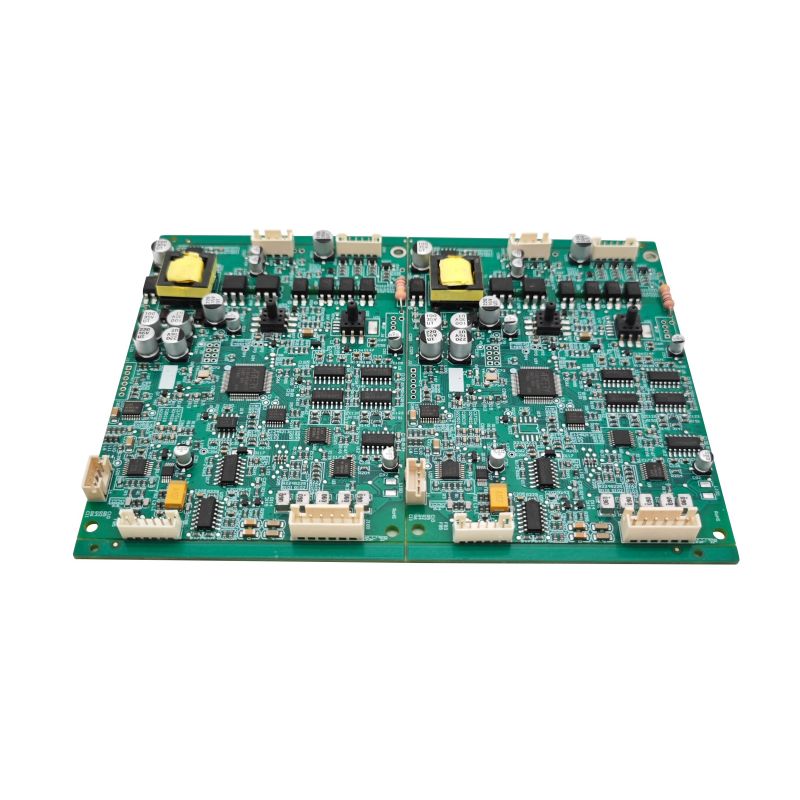

Температура реттегішін қалай таңдауға болады PCBA зауыты - техникалық сатып алушыға арналған нұсқаулық
Неліктен зауыт дизайннан гөрі маңызды
Тамашатемпература реттегіші PCBAЕгер құрастыру суық дәнекерлеу қосылыстарын енгізсе, құрамдас бөліктерді дұрыс орналастырмаса немесе жылуды нашар басқарса, қағаздағы дизайн сәтсіз аяқталады. Зауыт басқарады:
- Дәнекерлеу пастасы сапасы және қайта ағу профилі
- құрастыру кезінде ЭСҚ қорғанысы
- Құрамдас көздерін қадағалау мүмкіндігі
- Электрлік сынақты қамту (АКТ, FCT)
- Күйіп қалу және қоршаған ортаның күйзелісі скринингі
Нашар таңдаңыз және өрістің істен шығуы 0,2% -дан 5% немесе одан жоғары болуы мүмкін.
8 Температура контроллері PCBA зауыттары үшін сыни бағалау критерийлері
1. Сертификаттар және аудиттер
СертификатISO 9001:2025Негізгі сапа менеджменті жүйесіIATF 16949Автокөлік термоконтроллерлері үшін талап етіледіISO 13485Медициналық құрылғының температурасын бақылау PCBAIPC-A-610 2 немесе 3 сынып электронды жинақтардың жарамдылығыUL / CE Соңғы өнімдердің қауіпсіздік талаптарына сәйкестігі
Қызыл жалау:Зауыт "ISO сәйкес" деп мәлімдейді, бірақ жарамды сертификатты көрсете алмайды.
2. Ішкі сынақ мүмкіндіктері
Ауыртемпература реттегіші PCBAзауыт тестілеуді аутсорсингпен өткізбейді. Іздеу:
- AOI (автоматтандырылған оптикалық тексеру)-- 100% тақталар
- ICT (In-Circuit Test)-- Резисторларды, қақпақтарды, тұйықтарды тексереді
- FCT (функционалдық тізбек сынағы)-- Сенсор кірісін модельдейді, реле/SSR шығысын тексереді
- Жанып тұрған пештер-- 50°C температурада 48 сағат жүктеме циклімен
- Рентгендік тексеру-- BGA немесе жасырын дәнекерлеу қосылыстары үшін
3. Компоненттердің көзі және бақылау мүмкіндігі
Жазбаша саясатты сұраңыз:
- Тек уәкілетті дистрибьюторлар(DigiKey, Mouser, Arrow немесе жергілікті баламалар)
- Пакеттік бақылау-- Компонент күні кодтарына байланысты әрбір PCBA сериялық нөмірі
- Жасанды заттарды анықтау-- Көрнекі тексеру, рентгендік және электрлік валидация
Бақылау мүмкіндігі болмаса, бір жалған конденсатор бүкіл өндірісті бұзуы мүмкін.
4. Инженерлік қолдау және DFM шолуы
Зауыт а қамтамасыз етуі керекӨндіріске арналған дизайн (DFM)цитата келтірмес бұрын есеп беріңіз. Бұған мыналар кіреді:
- Дәнекерлеу маскасы және жібек экранның айқындығы
- Автоматтандырылған орналастыруға арналған құрамдас бөліктер аралығы
- Қуат іздері бойынша термиялық рельеф
- FCT құрылғылары үшін сынақ нүктесіне қол жеткізу
Біздің стандарт:NPI (Жаңа өнімді енгізу) құрамына кемінде 3 DFM итерациясы кіреді.
5. Көлемді өндіру жолының прототипі
КезеңСаныТиптік жеткізу уақытыИнженерлік үлгілер5--20 дана5--7 күн Ұшқыш жұмыс50--200 дана10--12 күнТөмен көлемді өндіріс500--2000 дана15--20 күнЖоғары көлем (айына)5000-30 дана25-
Үлкен NRE алымдарынсыз прототиптерді шығара алмайтын зауыттардан аулақ болыңыз.
6. Жылулық цикл және қоршаған ортаның кернеуін сынау
үшінтемпература реттегіші PCBAтоңазытқышта, пеште немесе сыртқы жабдықта пайдаланылса, зауытта мыналар бар екенін тексеріңіз:
- Температуралық камера(-40°C және +125°C)
- Ылғалдылық камерасы(0--95% RH)
- Термиялық соққыға қабілеттілік(әуе-әуе, 10 секундтық тасымалдау)
Бұрынғы ұқсас өнімдерден сынақ есептерін сұраңыз.
7. Коммуникация және ашықтық
Дәйексөз кезеңінде үш сұрақ қойыңыз:
1. "Екі жақты SMT бойынша әдеттегі кірістілік көрсеткішіңіз қандай?" (Жақсы жауап: >98,5%)
2. "Алдыңғы тұтынушыдан DFM есебінің үлгісін көре аламын ба?"
3. "Тұтынушының сапасы туралы шағымдарды кім өңдейді -- және сіздің 8D есеп беру процесі қандай?"
Баяу немесе анық емес жауаптар болашақ проблемаларды көрсетеді.
8. Орналасу және логистика
- Жергілікті және оффшорлық:Отандық зауыттар байланысты жеңілдетеді, бірақ құны 30--50% қымбат. Оффшор нақты сапалық бақылау келісімдерін талап етеді.
- Консигнация және кілт тапсыру:Кілтке (зауыт құрамдас бөліктерді сатып алады) сатып алу күш-жігерін үнемдейді. Консигнация (бөлшектерді жеткізесіз) құрамдас брендтерді басқаруға мүмкіндік береді.
Маңызды миссия үшінтемпература реттегіші PCBA, келісім-шартқа қол қойылған бекітілген жеткізушілер тізімі (AVL) бар кілт тапсыруды ұсынамыз.
Баға ұсыныстарын сұраған кезде ортақ пайдаланылатын техникалық параметрлер
Дәл баға белгілерін алу үшін осы кестені әрбір үміткер зауытқа беріңіз:
ПараметрТалапыңыз (Мысалы)ПХД өлшемі120 x 90 мм, 1,6 мм FR-4Қабат саны2-қабат немесе 4-қабат SMT құрамдас саны~85 (0603 пассивті қоса) Тесік құрамдастары4 (бұрандалы терминалдар, реле) Қажетті сынақ нүктелері12 (FCT бірлігі үшін)Кон001 пішіні жабынИә -- акрил, екі жағыЖұмыс ортасы-20°C - +75°C, 90% RH
Температура контроллері PCBA -- Зауыттық таңдау туралы жиі қойылатын сұрақтар
Жиі қойылатын сұрақтар 1 -- Температура реттегіші PCBA (тек құрастыру, қоршаусыз) үшін қолайлы баға қандай?
Жауап:Стандартты 2 қабат үшінтемпература реттегіші PCBA60--100 SMD құрамдастары бар (микроконтроллерді, реле мен терминалдық блоктарды қоса) құрастыру бағасы келесідей бөлінеді:
- Прототип (1--10 дана):Тақта үшін $25--$60 (трафарет пен орнатуды қамтиды)
- Шағын партия (100--500 дана):Бір борт үшін $8--$15
- Орташа көлемді (1000--5000 дана):Бір борт үшін $4,50--$7,00
- Жоғары көлем (10 000+ дана):Бір борт үшін $2,80--$4,50
Бұл бағалар кілтпен құрастыруды болжайды (зауыттық барлық пассивті компоненттерді береді). 100% АКТ + FCT сынағы үшін тақтаға $1,50--$3,00 қосыңыз. Конформды жабу үшін бір тақтаға $2,00 қосыңыз. Осы ауқымдардан айтарлықтай төмен кез келген баға түпнұсқа емес құрамдастарды пайдаланады немесе электрлік сынақты өткізіп жіберуі мүмкін.
Жиі қойылатын сұрақтар 2 -- Үлкен тапсырыс бермес бұрын зауыттың нақты сапа деңгейін қалай тексеруге болады?
Жауап:«3-40-400» ережесін орындамас бұрын пайдаланыңызтемпература реттегіші PCBAзауыт:
- 3 үлгі:Үш инженерлік үлгі тақтасында өзіңіздің функционалдық сынақыңызды орындаңыз. Температураны оқу дәлдігін (±0,5°C?) және релені ауыстыру уақытын өлшеңіз.
- 40 бірлік (ұшқыштар):40 жинақталған PCBA тапсырыс беріңіз. Жылдамдатылған термиялық циклды орындаңыз (-20°C-тан +70°C-қа дейін 10 цикл). Өлшеу сәтсіздігінің деңгейі -- қолайлы ≤ 2 тақтаның істен шығуы (5%).
- 400 бірлік (бірінші өндірістік партия):Ұшқыштан өткеннен кейін 400 бірлікке тапсырыс беріңіз. Статистикалық іріктеуді қолданыңыз (үлкен ақаулар үшін AQL 0,65, кішігірім ақаулар үшін 1,5). Әр 20-шы тақтаны үлкейту кезінде дәнекерлеу қосылысының сапасын тексеріңіз.
40 бірлік ақылы пилоттық жұмыстан бас тартқан зауыт процестің сәйкессіздігін жасырады. Кетіңіз.
ЖҚС 3 -- Температура реттегіші PCBA зауыты қандай кепілдік пен жауапкершілікті ұсынуы керек?
Жауап:Кәсібитемпература реттегіші PCBAзауыттар қамтамасыз етеді:
- 1 жылдық жұмыс кепілдігі-- дәнекерлеу қосылыстарының ақауларын, көтерілген төсемдерді, құрамдас бөліктерді дұрыс орналастыруды қамтиды.
- Құрамдас бөліктерге 90 күндік кепілдік-- егер олар бөлшектерді алған болса, олар құрамдас ақауларға байланысты кез келген DOA (келу кезінде өлі) тақталарын ауыстырады. 90 күннен кейін құрамдас бөлікке кепілдік бастапқы өндірушінің саясатына сәйкес келеді (көбінесе 1--3 жыл).
- Жауапкершілік шегі-- стандартты келісім-шарттар PCBA шот-фактура құнына жауапкершілікті шектейді. Өте маңызды қолданбалар үшін (медициналық өмірді қамтамасыз ету, ұшақ) жоғары жауапкершілікпен бөлек сапа келісімін жасаңыз.
Әрқашан жазбаша кепілдік шарттарын алыңызбұрындепозит орналастыру. Беделді зауыттар өздерінің проформа шот-фактураларында сапа бөлімін қамтиды. «Жиналған тақталарға кепілдік жоқ» деп айтатын кез келген зауыттан аулақ болыңыз - бұл дереу дисквалификация.
Бірден аулақ болу үшін қызыл жалаулар
| Қызыл ту | Неге қауіпті |
|---|---|
| «Бізге сіздің Гербер файлдарыңыз қажет емес» | DFM орындау мүмкін емес -- құрастыру қателерінің жоғары қаупі |
| «Тестілеу – қосымша ақы» | Ішкі FCT мүмкіндігі жоқ екенін көрсетеді |
| «Біз баламалы бөлшектерді қолданамыз» (брендтің рұқсатынсыз) | Жасанды немесе спецификациядан тыс компоненттер болуы мүмкін |
| «Прототипке ең аз тапсырыс 5000 дана» | NPI-ді қолдағысы келмеуі -- төмен инженерлік мәдениет |
| Ақаулы жинақтарды қайтару саясаты жоқ | Барлық тәуекелді сізге аударады |
Қорытынды ұсыныс -- 5 қадамды таңдау жұмыс процесі
1. 3--5 зауыттың қысқаша тізіміжоғарыдағы сертификаттау және сынақ мүмкіндіктері сүзгілерін пайдалану.
2. Бірдей техникалық деректер бумасын жіберіңіз(Герберс, БОМ, құрастыру сызбасы) барлығына.
3. DFM есептерін салыстырыңыз-- Көбірек мәселені тапқан зауыт - ең мұқият.
4. Ең жақсы екі үміткерден 10 прототипке тапсырыс беріңіз-- оларды жүйеңізде қатарластырып көріңіз.
5. Жеңімпаздан 40 бірлік пилотты іске қосыңызжылдық көлемге міндеттеме алғанға дейін.
A температура реттегіші PCBAБұл процестен өткен зауыт айлар емес, жылдар бойы тұрақты сапаны қамтамасыз етеді.
Осы нұсқаулықтағы барлық критерийлерге сәйкес келетін алдын ала тексерілген зауыттардың тізімін алу үшін жылдық көлем мен тақтаға арналған мақсатты бағамен хабарласыңыз. Сәйкес ұсыныс үшін сенсор түрін (NTC/PT100/термопара) қосыңыз.
