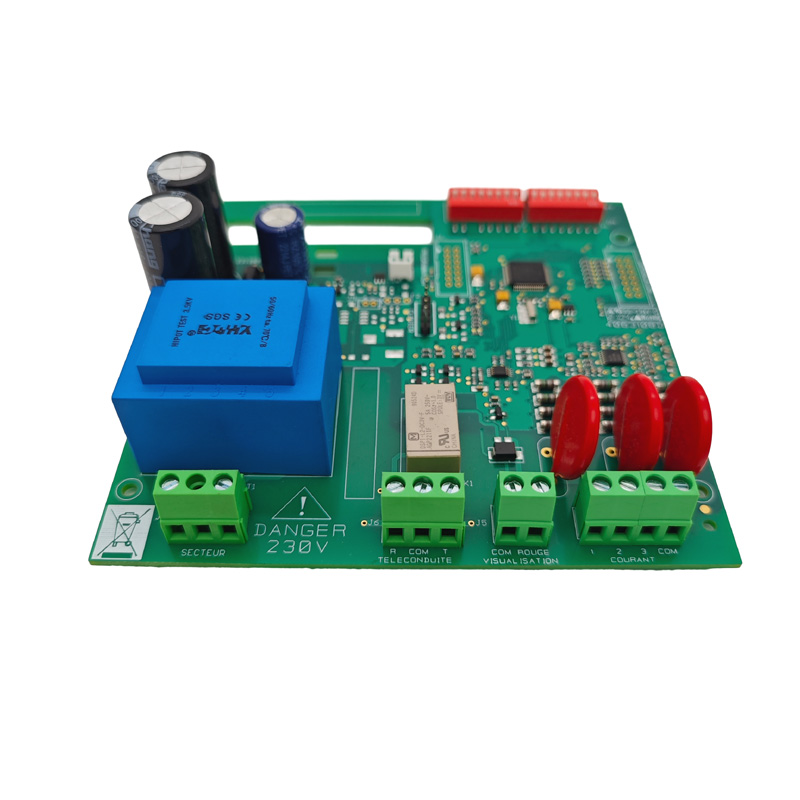

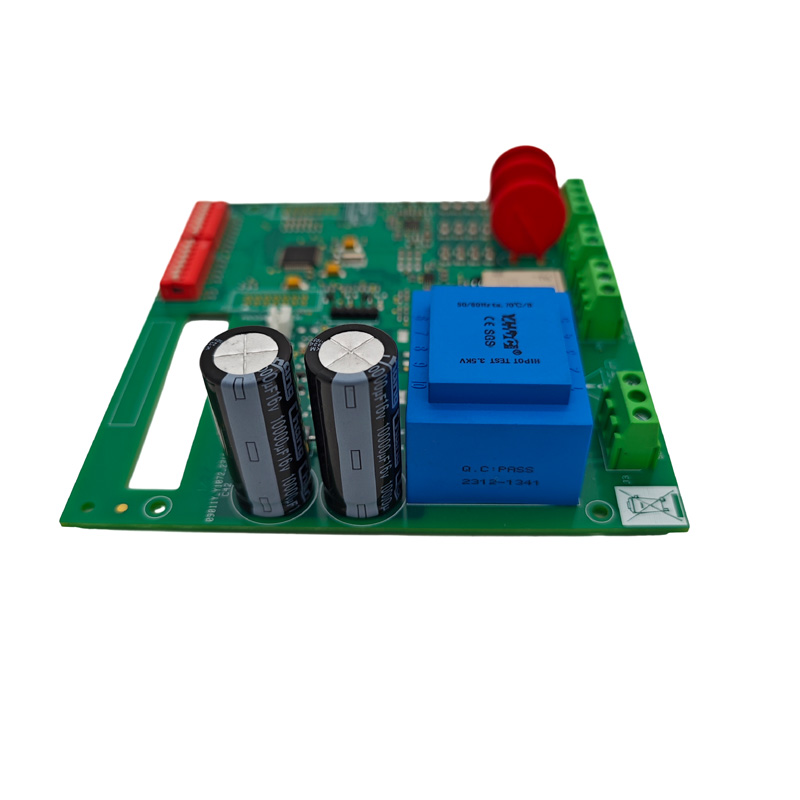

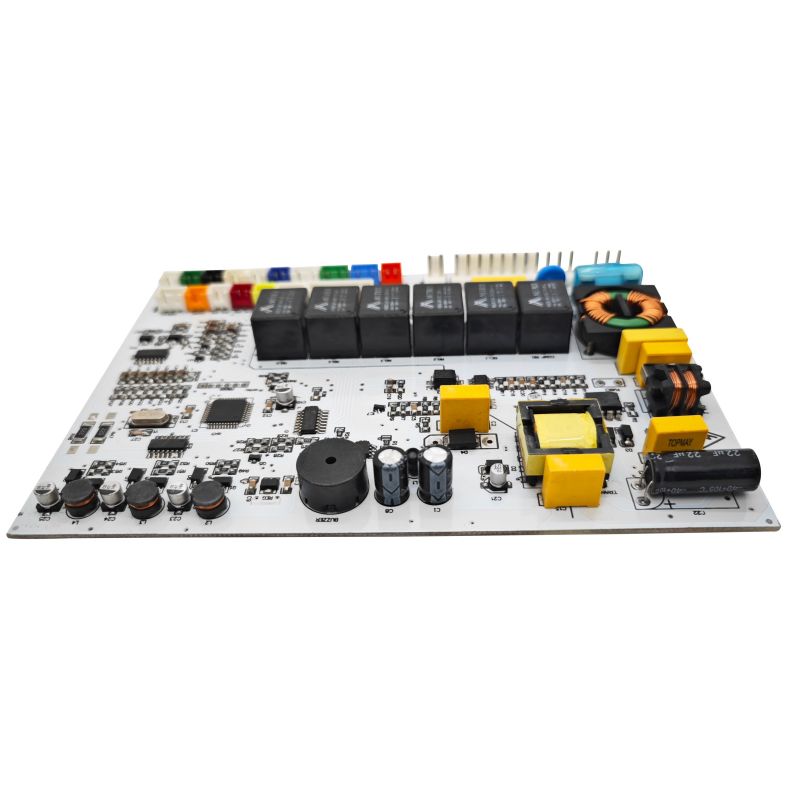

Балық аулау сонары PCBA

Балық аулау сонар жүйесі (балық іздеуші) рекреациялық балық аулау, коммерциялық балық аулау және су астындағы барлауда кеңінен қолданылатын теңізді анықтау жабдығының негізгі электрондық компоненті болып табылады. Кәсіби PCBA өндіруші қызмет көрсетуші ретінде біз дизайннан дайын өнімді құрастыруға дейін бір реттік шешімдерді ұсынамыз, бұл тұзды шашыратқышпен, жоғары ылғалдылықпен және төтенше температура ауытқуларымен сипатталатын қатал теңіз орталарында сенімді жұмысты қамтамасыз етеді.

Балық аулау сонарының екі негізгі ассамблеясы PCBA

Сонар жүйесі екі электрондық жинақтан тұрады, олардың әрқайсысында әртүрлі PCBA талаптары бар:

Дисплей/процессор PCBA

• Сонар сигналын өңдеу – қайтарылатын жаңғырықты сандық кескіндерге түрлендіру

• GPS навигациялық интеграциясы – позиция деректерін сонар көрсеткіштерімен біріктіру

• Дисплей жүргізу – СКД немесе сенсорлық экран шығысын басқару

• Пайдаланушы интерфейсінің өзара әрекеттесуі – оқу түймесі немесе сенсорлық кірістер

PCBA түрлендіргіші

1. Импульстік генерация – сонар жиіліктерінде жоғары вольтты жарылыстар жасау (±40В-тан ±100В)

2. Эхо қабылдау – әлсіз қайтару сигналдарын күшейту және кондициялау (микровольт диапазоны)

3. Беру/қабылдау ауысуы – жіберу және қабылдау режимдері арасында жылдам ауысу

4. Кедергінің сәйкестігі – кабель мен түрлендіргіш сипаттамаларының сәйкес келуі

Қазіргі заманғы өндіріс тенденциясы: жоғары деңгейлі балық аулау түрлендіргіштері қазір SMT технологиясын пайдаланады, таңдау және орналастыру машиналары пьезоэлектрлік элементтерді тікелей PCBA-ға орнатады, дәлдіктің жоғарылауы және құнының төмендеуі үшін керамикалық кристалдардың қолмен орналасуын ауыстырады.

Негізгі техникалық сипаттамалар

Қолжетімді конфигурациялар

• Бір жиілік, бір сәулелік: 38 кГц, 50 кГц, 200 кГц @ 1 кВт

• Қос жиілік, бір сәулелік: 38/200 кГц немесе 50/200 кГц (балық аулау үшін кең таралған)

• Жоғары қуат: 4 кВт терең судағы коммерциялық конфигурация

PCBA физикалық сипаттамалары

Дизайнға қатысты алты маңызды ой

1. Сигнал тұтастығы – анықтау дәлдігін қамтамасыз ету

Сонар жиіліктері 50 кГц-тен 900 кГц-ке дейін ауытқиды. PCBA орналасуы анықтау ауқымы мен дәлдігіне тікелей әсер етеді:

• Импеданспен басқарылатын іздер: түрлендіргіш кабельдер үшін тән 50 Ом немесе 75 Ом

• Сәйкес келетін жол ұзындықтары: фазалық массив түрлендіргіштері үшін барлық элементтер іздерінің бірдей электрлік ұзындығы болуы керек

• Қорғау сақиналары: шуды болдырмау үшін жерлендірілген іздері бар сезімтал аналогтық кірістерді қоршаңыз

• Бөлек аналогтық/сандық негіздер: қуат кірісінің жанындағы бір жұлдызды нүктеге қосылыңыз

2. Ылғалдан қорғау – №1 сенімділік факторы

Теңіз орталары PCBA-ларды тұзды спрейге, конденсацияға және тікелей батыруға ұшыратады. Конформды жабын келіспейді:

IP рейтингінің мақсаттары:

• Дисплей бірлігі: IP65 минимумы (шаң өткізбейтін, су шашатын)

• Түрлендіргіш жинағы: ең аз IP68 (1м+ дейін батыруға төзімді)

3. Тасымалдау/қабылдау (T/R) ауыстыру – сезімтал қабылдағышты қорғау

Сонар түрлендіргіші бір уақытта жіберу және қабылдау мүмкін емес. PCBA сезімтал төмен шу күшейткішті (LNA) жоғары вольтты жіберу импульсінен қорғайтын T/R қосқышын қамтуы керек:

• Үш қабатты қорғаныс: Чоппер тізбегі + кернеуді қысу + сериялық кедергі

• Жауап беру уақыты: <10μс (таяз суда 1 фут тереңдік = 2мкс бару)

• Қабылдағышты қорғау рейтингі: ±5V кірісіндегі ±100В шыңдарынан аман қалу

4. Қуат күшейткішінің дизайны

MCU логикалық деңгейдегі сигналын (5В) түрлендіргішті басқаруға қажетті кернеуге дейін арттырады:

5. Қабылдау тізбегі – күшейту және сүзу

Қайтару жаңғырығы өте әлсіз (милливольт немесе микровольт). Қабылдағыш тізбегі төмен шумен жоғары кірісті қажет етеді:

6. Қуат көзін жобалау

Бір 12 В теңіз батареясының кірісінен бірнеше таза кернеу рельстерін жасайды:

Ұсыныс: Сандық және аналогтық рельстер үшін бөлек коммутациялық реттегіштерді пайдаланыңыз. Қабылдағыш тізбегіне ең таза қуат алу үшін түрлендіргіштерді ауыстырғаннан кейін LDO пайдаланыңыз.

PCBA орналасуының сенімділік ережелері

Материалды таңдау бойынша нұсқаулық

Өндірістік сынақтарға қойылатын талаптар

Экологиялық біліктілік (коммерциялық өнім стандарты)

Жиі қойылатын сұрақтар

1-сұрақ: Қатты FR4 немесе түрлендіргіш құрастыруға арналған икемді ПХД?

Екеуі де өміршең; таңдау өнімділік пен сенімділікке әсер етеді:

• Қатты FR4: қарапайым бір элементті түрлендіргіштер, төмен жиілікті (50-83 кГц) конструкциялар үшін ең жақсы. Төмен құны, оңай өндіру, бірақ иілген корпус пішіндеріне сәйкес келмейді.

• Икемді ПХД: фазалық массивтер, жоғары жиілікті (200 кГц+), иілген корпус конструкциялары үшін ең жақсы. Күрделі пішіндерге сәйкес келеді, корпустың көлемін азайтады, бірақ құны жоғары.

Өнеркәсіптік тренд: Премиум балық іздеушілер қазір SMT пьезоэлектрлік элементтері бар икемді PCBA пайдаланады, бұл сонар сәулесін пішіндеу үшін қисық немесе сызықтық массивтерде ондаған шағын түрлендіргіш элементтерін дәл орналастыруға мүмкіндік береді.

2-сұрақ: Қабылдағыштың алдын ала күшейткішін жоғары вольтты жіберу импульсінен қалай қорғауға болады?

Үш қабатты қорғаныс схемасын қолданыңыз:

1. Ұсақтағыш тізбегі: кері MOSFET немесе PIN диодтары қабылдағыш кірісімен қатар – жіберу кезінде ӨШІРІЛеді

2. Кернеуді қысу: Артқы жағындағы Schottky немесе стабилитрондары ± 5 В немесе ± 10 В дейін қысады

3. Сериялық кедергі: T/R қосқышы мен LNA кірісі арасындағы 100Ω-ден 1kΩ резистор ақаулық жағдайлар кезінде токты шектейді

3-сұрақ: Үзіліссіз сонар сигналдары немесе елес жаңғырықтардың себебі неде?

Көбінесе PCBA дизайны немесе құрастыру ақауларынан байқалады:

1. Коннектордағы ылғалдың түсуі → Коннектор қосқышын құйыңыз, тығыздалған қосқыштарды пайдаланыңыз

2. SMT элементтеріндегі жарылған дәнекерлеу қосылыстары → Иілгіш ПХД пайдаланыңыз, эпоксидті толтырғышты қосыңыз

3. Қуат рельстерінде ажырату жеткіліксіз → 1000μF көлемді конденсаторды қосыңыз, LNA рельс үшін 100μF+100nF ажыратуды бөліңіз

4. Нашар өткізу жолағы сүзгісін реттеу → 1% төзімділік құрамдастарын пайдаланыңыз, желі анализаторымен тексеріңіз

Неліктен бізді таңдау керек - дәлдік балық аулау сонарының PCBA талаптарына сәйкес келеді

Біз өз мүмкіндіктерімізді теңіз электроникасы өндірісінің бірегей мәселелерін шешу үшін арнайы құрдық:

1. Жетілген ылғалдан қорғау процестері

Тұз спрейінің коррозиясы және ылғалдың түсуі теңіз ортасындағы негізгі қиындықтар болып табылады. Біз акрил, силикон және уретан конформды жабын опцияларын таңдаулы бүрку (коннектор аумақтарын дәл болдырмайды) және оңай тексеру үшін ультракүлгін флуоресцентті бақылау құралымен ұсынамыз – түрлендіргіш жинақтарына арналған IP68 қорғаныс талаптарына сай.

2. Икемді ПХД және қатты икемді өндіріс мүмкіндігі

Жоғары деңгейлі балық аулау түрлендіргіштері икемді PCB + SMT пьезоэлектрлік элементтер шешімдерін көбірек пайдаланады. Біз икемді ПХД (полиимид/ПЭТ) және қатаң икемді тақта өндірісін қолдаймыз — бұл массивтің нақты орналасуын, қисық корпус үйлесімділігін және жалпы өлшемді азайтуды қамтамасыз етеді.

3. Бір терезені кілтке жеткізу қызметі – қысқартылған үйлестіру шығындары

ПХД өндірісінен → құрамдастарды табу → SMT/DIP құрастырудан → бағдарламалаудан → функционалдық сынақтан → конформды жабыннан → сым жіптерін құрастырудан → дайын өнімді құрастырудан бастап, барлық процестер көптеген жеткізушілерді үйлестіру шығындары мен сапа тәуекелдерін барынша азайта отырып, үйде аяқталады.

4. Кешенді тестілеу және тексеру мүмкіндіктері

2 қартаю сынақ бөлмесімен, 2 жоғары/төмен температуралық сынақ камерасымен және кәсіби сынақ құралдарының кең ауқымымен жабдықталған, біз мыналарды орындай аламыз:

• In-circuit Test (ICT)

• Термиялық цикл сынағы (-40°C және +85°C)

• Тұзды шашырату сынағы

• Температуралық соққы сынағы

• Функционалдық тестілеу (соның ішінде T/R коммутациясының валидациясы, шу деңгейін сынау)

5. Икемді көлемді қолдау

Жылдық PCBA өндірісінің қуаттылығы 1,5 миллион бірліктен асады, бұл ретте MOQ жоқ шағын көлемді пилоттық жұмыстарды қолдайды – прототипті тексеруден жаппай өндіріске үздіксіз көшу.

Біздің біліктілік

• Құрылған: 2011 ж

• Зауыт аумағы: 3000+ шаршы метр

• ҒЗТКЖ инженерлері: 20

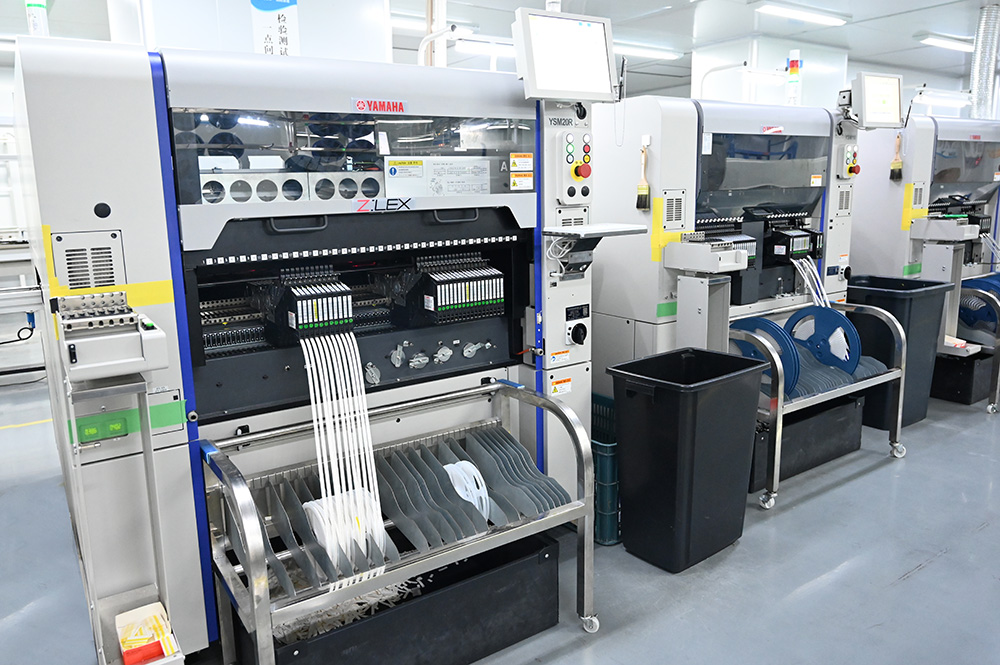

• SMT өндірістік желілері: 6

• DIP құрастыру желілері: 4

• Дайын өнімді құрастыру желілері: 2

• Сапа жүйесі: ISO 9001:2015 сертификатталған, IPC-610E сәйкес

• Экспорттық нарықтар: Солтүстік Америка, Оңтүстік Америка, Еуропа, Азия, Океания
