Қысқа жауап: Бұл сіздің өтінішіңізге байланысты

Қуат электроникасы және өнеркәсіптік жетектердегі, EV контроллерлері мен сервожүйедегі ақауларды талдаудағы 20 жылдық тәжірибеммен мен дәнекерлеу шешімдерінің қозғалтқышты басқару сенімділігін қалай жасайтынын немесе бұзатынын құжаттадым. Бұл нұсқаулықта инженерлік деректер, салыстырмалы кестелер және далада тексерілген ұсыныстар берілген.

Қорғасынсыз дәнекерлеу реттелетін нарықтарға (ЕО, Қытай, Корея) жөнелтілетін коммерциялық қозғалтқышты басқару өнімдерінің көпшілігі үшін міндетті болып табылады. Дегенмен, сенімділік реттеу талаптарын жоққа шығаратын автомобиль капот астындағы қолданбалар, аэроғарыштық және белгілі бір өнеркәсіптік жетектер үшін жеңілдіктер бар.

Техникалық айырмашылықтар: қорғасынсыз және қорғасынсыз дәнекерлеуші

Материалдық қасиеттерді түсіну бұл шешімнің қозғалтқышты басқару PCBA үшін маңыздылығын түсіндіреді.

Қорытпаның құрамы және балқу нүктелері

Механикалық сенімділікті салыстыру

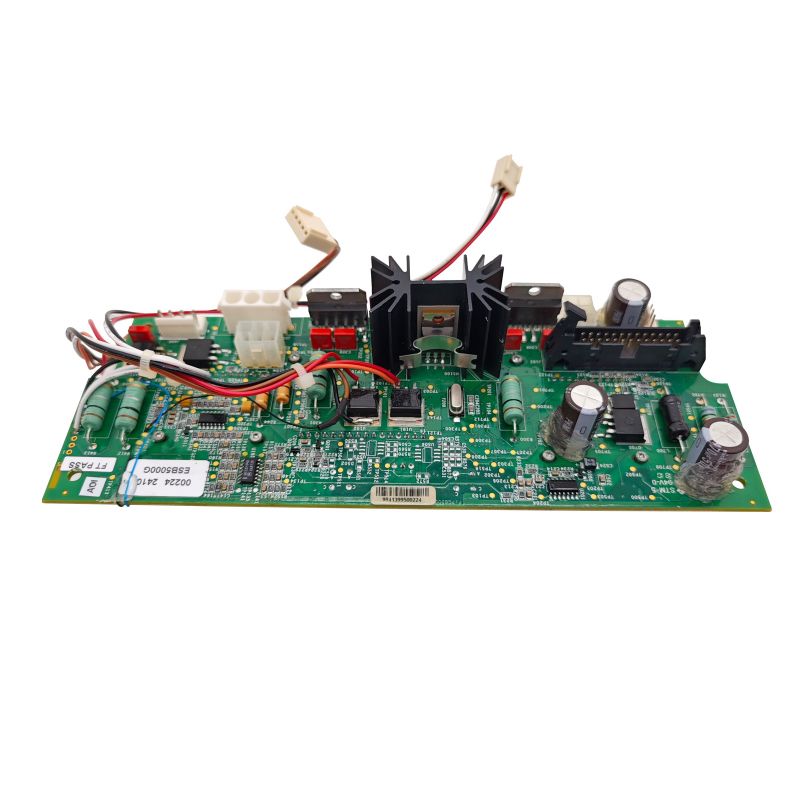

Неліктен қозғалтқышты басқарудың PCBA құрылғылары дәнекерлеудің бірегей қиындықтарына тап болады

Моторды басқару жинақтары көптеген ПХД ешқашан кездеспейтін күйзелістерді бастан кешіреді. Бұл үш фактор дәнекерлеуді таңдауды маңызды етеді.

1. Жоғары діріл орталары

Тікелей сорғыларға, компрессорларға немесе электр машиналарына орнатылған мотор контроллері үздіксіз механикалық қозуды сезінеді. Бір құжатталған зерттеу қорғасынсыз және қорғасынсыз дәнекермен бірдей PCBA-ларды салыстырды:

- Жетекші құрастыру:40 сағаттық 6 г кездейсоқ дірілден кейінгі алғашқы сәтсіздіктер (құрамдас бөліктің сынуы)

- Қорғасынсыз құрастыру:4 сағаттық бірдей дірілден кейін бірдей ақаулық режимі

Себебі? Қорғасынсыз дәнекерлеу иілгіштігін төмендетеді. Буын иілу мүмкін болмаған кезде, діріл кернеуі құрамдас қорғасынға шоғырланып, мерзімінен бұрын сынуды тудырады.

2. Экстремалды термиялық цикл

Мотор жетектері жылу шығарады. Содан кейін қозғалтқыштар тоқтайды. Содан кейін олар қайтадан бастайды. Әдеттегі өнеркәсіптік жетек -40°C пен +125°C аралығында мыңдаған рет айналады.

Қорғасын дәнекерлеушіикемділік арқылы құрамдас бөліктер мен ПХД арасындағы CTE (термиялық кеңею коэффициенті) сәйкессіздіктерін реттейді.

Қорғасынсыз дәнекерлеушітүйісу беткейінде қалыңырақ, сынғыш интерметаллдық қосылыстар (ММК) түзеді. IMC шамадан тыс өсуі интерфейсті әлсіретеді және жарықшақтардың басталуын тездетеді.

3. Жоғары токтар және джоуль қыздыру

Қозғалтқышты басқаратын PCBA құрылғылары 5А-дан 200А+ аралығындағы үздіксіз токтарды өткізеді. Әрбір дәнекерлеу қосылысы I²R жоғалтуларынан өздігінен қызады.

Негізгі айырмашылық қарсылық емес, буын уақыт өте келе жылу циклінің кернеуін қалай өңдейді.

СІЗ қорғасынсыз дәнекерлеуді пайдалану керек кезде

Нормативтік талаптар бұл сценарийлерде таңдауға аз орын қалдырады.

RoHS-үйлесімді нарықтар

ЕО, Қытай, Оңтүстік Корея және көптеген басқа юрисдикциялар электроникадағы қорғасынды біртекті материалдың салмағы бойынша 0,1%-ға дейін шектейді. Осы нарықтарда сатылатын өнімдер, егер арнайы жеңілдіктер болмаса, қорғасынсыз дәнекерлеуді пайдалануы керек.

Тұтынушы және коммерциялық қозғалтқышты басқару

Тұрмыстық техника (кір жуғыш машиналар, HVAC желдеткіштері, тоңазытқыш компрессорлары)

Мотор жетектері бар электр құралдары

Коммерциялық HVAC контроллерлері

Өнеркәсіптік емес мақсаттағы робототехника

Экспортқа бағытталған өндіріс

Егер сіз жаһандық тарату үшін қозғалтқышты басқару PCBA құрылғыларын шығарсаңыз, қорғасынсыз және қорғасынсыз бөлек өндіріс желілерін ұстау түгендеу күрделілігін және сапа тәуекелдерін тудырады. Бірыңғай қорғасынсыз өңдеу практикалық таңдау болып табылады.

Сіз қорғасынды дәнекерлеуді қашан негіздей аласыз (босатулар)

Кейбір қолданбалар RoHS босатуларына сәйкес келеді немесе толығымен реттеу аясынан тыс қалады.

Автокөлік капот астындағы электроника

Босату 7(c)-I(кемінде 2026 жылға дейін жарамды) қорғасынсыз баламалардың дәлелденген сенімділігі болмаған жағдайда сенімділігі жоғары автомобиль электроникасына жетекші рұқсат береді.

1-деңгей жеткізушілерінің нақты деректері мынаны көрсетеді:

• Қозғалтқышты басқару блоктарындағы қорғасынсыз қосылыстар термиялық цикл кезінде жарықтардың ертерек басталуын көрсетеді
• Таза қаңылтыр қаптамаларындағы қалайы сақалының пайда болуы тығыздалған ECU құрылғыларында қысқа тұйықталу қаупін тудырады.
• Көптеген автокөлік OEM компаниялары қауіпсіздік үшін маңызды модульдер үшін қорғасын дәнекерлеуді анықтауды жалғастыруда

Әскери және аэроғарыш

Толық босату. Қорғасынсыз дәнекерлеу авиация, қорғаныс немесе ғарыштық қолданбалар үшін қажет емес. Бұл секторлар онжылдық сенімділік деректеріне негізделген Sn63/Pb37 пайдалануды жалғастыруда.

Өнеркәсіптік қозғалтқыш жетектері (10 жылдан астам қызмет ету талаптары)

Қозғалтқыш контроллері кондиционері жоқ зауытта 15+ жыл жұмыс істеуі керек болса (қоршаған ортада -20°C-тан +70°C), қорғасын дәнекерлеу консервативті таңдау болып қалады. Осы жағдайларда қорғасынсыз ұзақ мерзімді термиялық шаршау деректері әлі де дамып келеді.

Медициналық жабдық (имплантацияланбайтын)

Сенімділік пациенттің қауіпсіздігіне тікелей әсер ететін көптеген медициналық электрондық құрылғылар үшін жеңілдіктер бар.

Жөндеу және ауыстыру бөлшектері

Қолданыстағы қорғасынмен дәнекерленген жабдыққа арналған ауыстыру PCBA бар қосылыстармен және компоненттермен металлургиялық үйлесімділікті сақтау үшін қорғасынды дәнекерлеуді пайдалану керек.

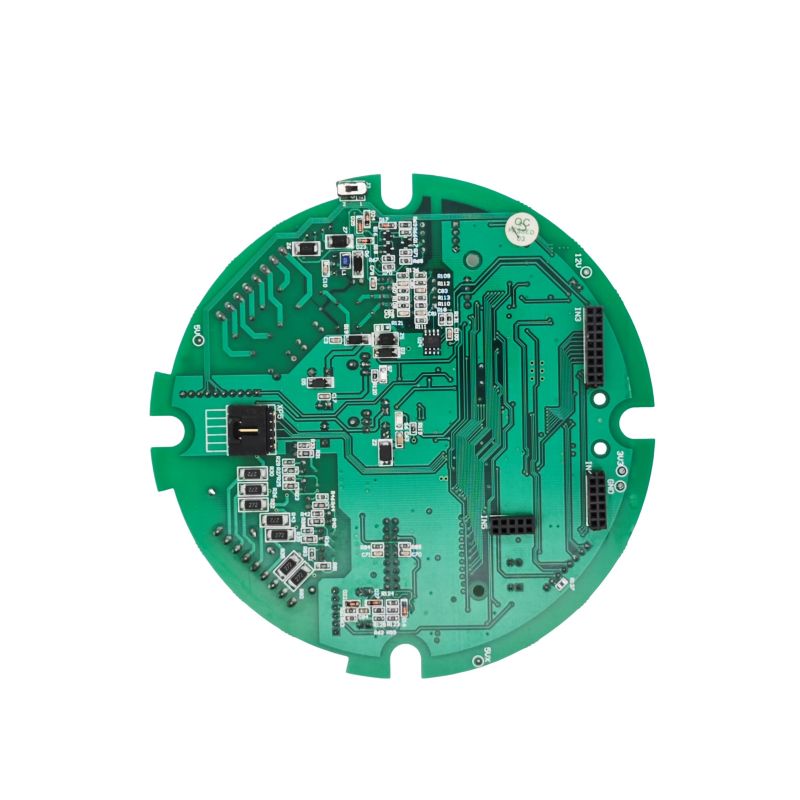

Қозғалтқышты басқару PCBA үшін маңызды компонентті қарастыру

Барлық бөлшектер қорғасынсыз дәнекерлеу температурасына шыдамайды. Бұл бес санат ерекше назар аударуды қажет етеді.

1. Температураға сезімтал компоненттер

Қорғасынсыз қайта ағу шыңы 245°C-ден 260°C-қа дейін — қорғасынның 220°C-ден 230°C-қа дейінгі температурасынан айтарлықтай жоғары.

2. Таза қалайы әрлеуі бар компоненттер

Таза қалайы әрлеу (қорғасынсыз құрамдас бөліктерде жиі кездеседі) уақыт өте келе электр өткізгіш мұрттарды өсіре алады — құрамдас бөліктер аралығы тығыз қозғалтқышты басқару үшін маңызды қауіп.

Әсер ету стратегиялары:

- Таза қаңылтырдың орнына NiPdAu немесе күңгірт қалайы-висмут жабындарын көрсетіңіз

- Барлық дәнекерлеу қосылыстарына конформды жабынды жағыңыз

- Тығыздығы жоғары аймақтардағы құрамдастарға таза қалайыдан аулақ болыңыз

3. Қорғаушы құрамдастардың бар тізімдемесі

Қорғасынсыз құрастыру процесінде дәнекерленген құрамдас бөліктерді (мысалы, SnPb жалатылған сымдар) пайдаланупроцестің сәйкессіздігі:

Құрамдас бөлік 183°C температурада балқиды, бірақ қорғасынсыз дәнекерлеу үшін 245°C+ қажет.

Құрамдас бөлік дәнекерлеу қосылысы пайда болғанға дейін тотығуы немесе еруі мүмкін

Нәтижесі: сенімсіз қосылыстар, бас-жастық ақаулары және далалық ақаулар

Ереже:Олар бастан кешіретін дәнекерлеу процесіне арналған құрамдастарды пайдаланыңыз.

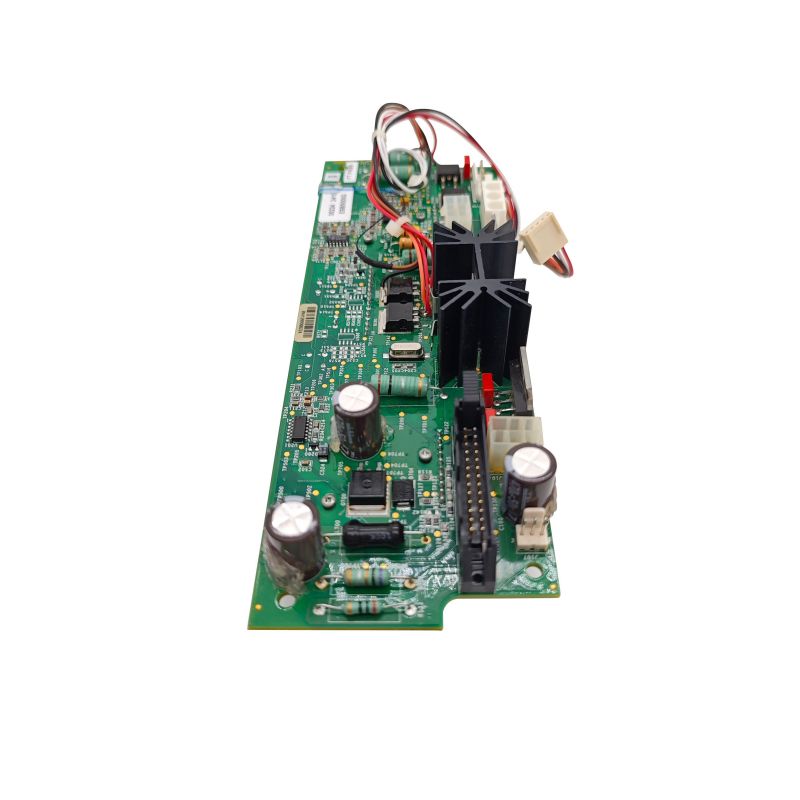

Қорғасынсыз қозғалтқышты басқарудың ең жақсы тәжірибелері PCBA

Қорғасынсыз қажет болса, бұл тәжірибелер сенімділікті барынша арттырады.

PCB бетінің әрлеуін таңдау

Ұсыныс:ENIG қорғасынсыз құрастыру үшін ең жақсы сулануды және ең ұзақ сақтау мерзімін қамтамасыз етеді.

Reflow профилін оңтайландыру

Нашар оңтайландырылған қорғасынсыз қайта ағынды профиль суық буындарды, бос орындарды және сынғыш IMC-терді жасайды.

Қорғасынсыз буындар үшін дірілді азайту

Қорғасынсыз дірілдегі икемділіктің төмендеуін ескере отырып, мына қосымша қадамдарды орындаңыз:

1. Ыдыс/инкапсуляция:Массасы жоғары құрамдас бөліктердің (қосқыштар, трансформаторлар, үлкен конденсаторлар) айналасындағы корпусты силикон немесе уретан құю қоспасымен толтырыңыз. Бұл діріл кернеуін дәнекерлеу қосылыстарынан алысқа тасымалдайды.

2. Жабысқақ құрамдас бөліктер:Үлкен беткі құрылғылардың (индукторлар, алюминий конденсаторлары) астында эпоксидті немесе силикон желімін пайдаланыңыз.

3. Компоненттің тұру биіктігін азайтыңыз:Ұзын өткізгіштері бар биік құрамдас бөліктер діріл тұтқасы ретінде әрекет етеді. Мүмкіндігінше төмен профильді құрамдастарды көрсетіңіз.

Моторды басқару PCBA жиі қойылатын сұрақтар

Төменде мотор жетектерінің дизайнерлері мен инженерлерінің үш техникалық сұрағы берілген.

1-сұрақ: Мен 1-деңгейдегі автомобиль жеткізушісі үшін электрлік көлік қозғалтқышының контроллерін жобалап жатырмын. Мен қорғасынсыз дәнекерлеуді қолдана аламын ба?

A:Иә, бірақ маңызды біліктілік тестілеуімен. 1 деңгейлі автомобиль жеткізушілерінің көпшілігі қазіргі уақытта жаңа конструкциялар үшін қорғасынсыз дәнекерлеуді пайдаланады, себебі RoHS сәйкестігі ЕО нарығындағы көліктер үшін қажет. Дегенмен, қорғасынсыз сенімділік деректері толық емес болып қалатын қақпақ астындағы электроника үшін жеңілдіктер бар.

Сіздің біліктілік жоспарыңыз мыналарды қамтуы керек:

Практикалық кеңес:Көптеген автокөлік OEM компаниялары бар RoHS босатуды пайдалана отырып, капот астындағы ECU үшін қорғасын дәнекерлеуді көрсетуді жалғастыруда. Қорғасынсыз жұмыс жасамас бұрын тұтынушымен талқылаңыз. Қорғасынсыз болу міндетті болса, барлық жинақтар үшін ENIG бетінің әрлеуін және конформды жабынды көрсетіңіз.

2-сұрақ: Менің өнеркәсіптік мотор жетегім 18 айдан кейін алты қуатты MOSFET-де дәнекерлеу қосылыстары жарылғаннан кейін істен шықты. Жинақта қорғасынсыз SAC305 дәнекерлеуші ​​қолданылады. Не болды?

A:Бұл классикалық термиялық шаршау сәтсіздігі. Міне, диагностикалық реттілік:

1-қадам - ​​жарықшақтардың орындарын тексеріңіз:Микроскоп астында MOSFET қорғасыны мен дәнекерлеу филесі арасындағы интерфейсті қараңыз. Егер жарықшақ интерметалдық қосылыс (IMC) қабатының бойымен жүрсе, IMC қайта ағу кезінде тым қалыңдап кетті.

2-қадам - ​​профиліңізді қайта қарау:SAC305 үшін ликвидациядан жоғары уақыт (TAL) максимум 60-90 секунд болуы керек. Егер сіздің TAL 120 секундтан асса, IMC қалыңдығы 10 мкм-ден асуы мүмкін (сынғыш аймақ 5 мкм-ден жоғары басталады).

3-қадам - ​​MOSFET төгу алаңындағы температураның көтерілуін өлшеңіз:Инфрақызыл камерамен төсеніш температурасын толық жүктеме кезінде өлшеңіз. Егер ол 110°C асып кетсе, термиялық циклдік дельта (ΔT) тым үлкен.

4-қадам - ​​Бір нүктелі орнатуды тексеріңіз:Үлкен термиялық төсемдері (DPAK, D2PAK, TO-263) бар қуат MOSFET-терінде термиялық жолдар жоқ немесе төсеніш астында бос орындар бар. Буындарды рентгенге түсіру - төсеніш аймағының 25% -дан астам бос жерлерге жол берілмейді.

Ұсынылатын түзетулер (басымдық ретімен):

1. ΔT азайту:Толық жүктеме кезінде MOSFET төсемдерін 90°C-тан төмен ұстау үшін қыздырғышты қосыңыз немесе ауа ағынын жақсартыңыз.

2. Термиялық жолдарды қосыңыз:Әрбір MOSFET төсемінің астына ПХД жер жазықтығына жылу алу үшін 0,3 мм жолақ массивін (толтырылған және жабылған) орналастырыңыз.

3. Төмен күміс қорытпаны қолданыңыз:SAC305 орнына SAC105 (1% Ag) қарастырыңыз. Күмістің төмен мөлшері балқу температурасының сәл жоғарылауы есебінен икемділік пен термиялық шаршауға төзімділікті арттырады.

4. MOSFET-ті салыңыз:MOSFET үстіне жылу өткізгіш құмыра қоспасын жағыңыз. Бұл термиялық циклдік кернеуді азайтады және жылуды тасымалдайды.

3-сұрақ: Маған бастапқыда қорғасын дәнекерлеуді пайдаланған қозғалтқышты басқару PCBA жөндеу керек. Жөндеу үшін қорғасынсыз дәнекерлеуді қолдануға бола ма?

A:Техникалық тұрғыдан иә, бірақ ұсынылмайды. Міне, себебі:

1 есеп – Аралас металлургия:Қорғасынсыз дәнекерлеуші ​​(SAC305) қалдық қорғасын дәнекерімен (Sn63/Pb37) жақсы араласпайды. Алынған қорытпаның болжанбайтын балқу температурасы бар (әдетте 190 ° C-тан 210 ° C-қа дейін) және жарылып кетуге бейім әлсіз, түйіршікті буындарды құрайды.

2 мәселе - Температура қайшылығы:Қорғасынсыз дәнекерлеудің дұрыс ағуы үшін сізге 370°C және 400°C дәнекерлеу үтікінің ұшы қажет. Бұл температура мүмкін:

PCB тақтасын FR4 субстраттан деламинациялаңыз

Көрші компоненттерді зақымдау (әсіресе электролиттік конденсаторлар)

Жақын жерде орналасқан пластик қосқыштарды ерітіңіз

Ұсынылатын жөндеу протоколы:

Қорғасынсыз тақтада қорғасынсыз пайдалану керек болса:Вакуумды дәнекерлеу станциясының көмегімен жөндеу аймағынан бар дәнекерлеудің 100% алып тастаңыз. Ұлғайту арқылы тексеріңіз — кез келген қалдық қорғасын дәнекері жаңа буынды ластайды. Содан кейін белсенді ағынмен 370 ° C температурада қорғасынсыз дәнекерлеуді жалғастырыңыз.

Шешім матрицасы: қозғалтқышты басқару PCBA үшін қорғасынсыз және қорғасынсыз

Дәнекерлеуді таңдау үшін осы кестені пайдаланыңыз.

Қорғасынсыз дәнекерлеу реттелетін нарықтарға жөнелтілген көптеген қозғалтқышты басқару PCBA үшін заңды түрде талап етіледі. Дегенмен, қорғасынсыз қорытпалардың материалды қасиеттері — жоғары сынғыштық, қалыңырақ IMC түзілуі, қалайы сақалының тәуекелі — жоғары діріл және термиялық циклді қолданбаларда шынайы сенімділік мәселелерін тудырады.

Міндетті қорғасынсыз қолданбалар үшін:

Ең жақсы ылғалдандыру үшін ENIG бетін пайдаланыңыз

Қайта ағу профилін мұқият басқарыңыз (TAL 60-90 секунд, шыңы 245-260°C)

Массасы жоғары құрамдас бөліктерге арналған құмыра немесе желім қосыңыз

Қалайы мұрттарды жұмсарту үшін конформды жабынды жағыңыз

Босатуларға сәйкес келетін өтінімдер үшін (автокөлік капотының асты, өнеркәсіптік 10+ жыл, аэроғарыштық, медициналық):

- Қорғасын дәнекерлеу (Sn63/Pb37) сенімділіктің алтын стандарты болып қала береді

- Иілгіштік, дірілге төзімділік және ондаған жылдар бойы өріс деректерінің комбинациясын ауыстыру қиын

Жөндеу жұмыстарын жүргізу үшін:Түпнұсқа дәнекерлеу қорытпасын сәйкестендіріңіз. Аралас металлургия болжанбайтын, сенімсіз қосылыстар жасайды.

Шешім, сайып келгенде, өріс сенімділігімен нормативтік сәйкестікті теңестіреді. 3-5 жыл күтілетін қызмет мерзімі бар тұтынушылық өнімдер үшін қорғасынсыз жетілген және сенімді. Қауіпсіздігі маңызды немесе ұзақ қызмет ететін мотор басқару элементтері үшін босатуды орындаңыз және қорғасын дәнекерін пайдаланыңыз.
