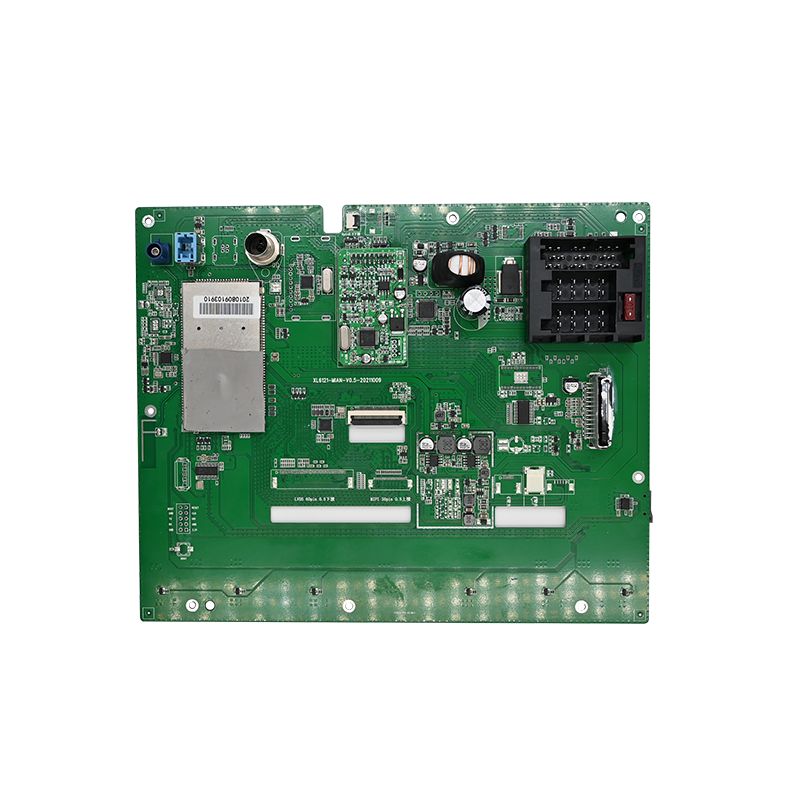

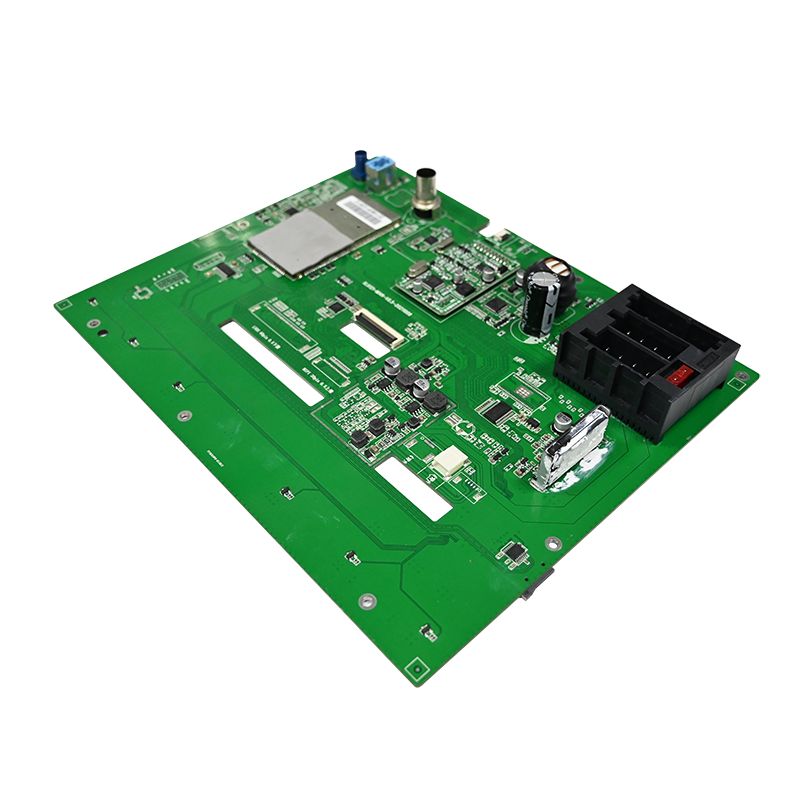

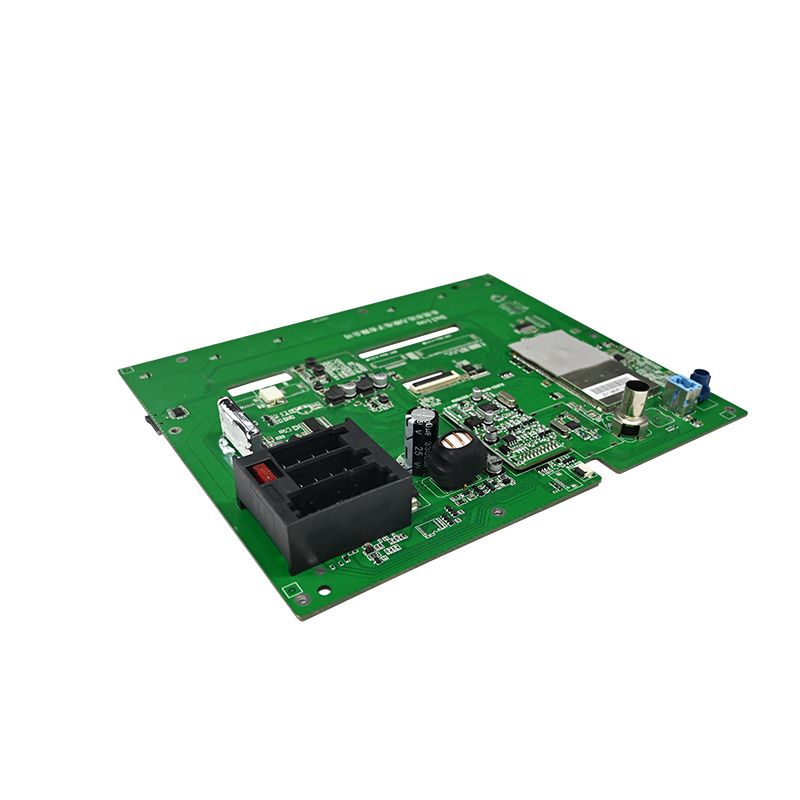

Dash Cam PCBA

Dash Cam PCBA үшін негізгі сапа сипаттамалары

Компонент көзін алу алдында осы параметрлерді анықтаңыз. Әрбір шешім термиялық және діріл талаптарынан туындайды.

Автомобильді пайдалану үшін жұмыс ортасы

Жылу басқару бюджеті

Маңызды: барлық электролиттік конденсаторларды 105°C температурада 50% кернеу деңгейіне дейін төмендетіңіз. 5 В рельстегі 6,3 В қақпағы 6 ай ішінде істен шығады.

Жоғары сапалы Dash Cam PCBA үшін құрамдас таңдау

Жақсы сапа автомобильге арналған бөлшектерден басталады. Тұтынушы деңгейіндегі құрамдас бөліктер өріс ақауларын тудырады.

Кескін сенсоры және объектив жинағы

Жаһандық ысырусыз жылжымалы ысырма сенсорларынан аулақ болыңыз. Жылдам қозғалыс тақталарды оқуға болмайтын қиғаштық тудырады.

Процессор және жад архитектурасы

Сенімділік ережесі: DDR жадының анықтамалық кернеуі (VREF) үшін бөлек LDO пайдаланыңыз. Оны резистор бөлгіші арқылы VDD-ге байлау 70°C-тан жоғары биттердің бұрылуына әкеледі.

Қуат беру тізбегі (ең маңызды)

Диск камерасы PCBA бұл жерде басқа жерге қарағанда жиі істен шығады.

12 В кірісіне 100 кГц жиілікте 200 мВпп толқынды енгізіңіз. Бейнеде көлденең жолақтар болмауы керек.

Сигнал тұтастығына және жылуды таратуға арналған PCBA орналасуы

Орналасу сызықша камерасы PCBA сенімді түрде жазатынын немесе трафикте жабылатынын анықтайды.

Қабат стек ұсынысы (ең аз 6 қабат)

Критикалық маршруттау ережелері

DDR3L іздері – 50Ω ±10% кедергі, 0,5 мм ұзындықтағы 8 топтық іздер
MIPI CSI (SoC сенсоры) – дифференциалдық жұптар, ұзындық сәйкессіздігі < 0,2 мм
SD картасы ұясы – асып кетуді басқару үшін SoC жанындағы 22 Ом резисторлар сериясы
Кристалл (27 МГц) – жерге тұйықталған жолдары бар қорғаныс сақинасы, астында қуат жазықтығы жоқ

Жүйелілікке арналған өндірістік процесті басқару

Жоғары сапалы сызықша камерасы PCBA әрбір жолда статистикалық процесті басқаруды (SPC) қажет етеді.

Дәнекерлеу пастасы және қайта ағу

Оптикалық және рентгендік тексеру

AOI (автоматтандырылған оптикалық) – құрамдас полярлықты, дәнекерлеу көпірлерін, көтерілген сымдарды тексереді
AXI (рентген) – BGA пакеттері (SoC және DRAM) үшін міндетті. Шар астындағы бос болу коэффициенті < 25%
ICT (схема ішіндегі сынақ) – микробағдарлама жыпылықтау алдында қуат рельстерін, сағаттарды және бастапқы қалпына келтіру сигналдарын тексереді

Жаппай өндіріс алдында тексеру сынақтары

Әрбір сызба камерасы PCBA дизайны осы алты сынақтан өтуі керек.

Жиі қойылатын сұрақтар – Dash Cam PCBA сапасы туралы жалпы сұрақтар

1-сұрақ: Неліктен көптеген сызба камералары PCBA конструкциялары 6 айлық тұрақ режимінен кейін сәтсіздікке ұшырайды?
Ж: Негізгі ақаулық - жоғары қызу кезінде үздіксіз зарядтаудан суперконденсатор немесе батареяның тозуы. Тұрақ режимі 60–80°C жел әйнегінің температурасында күн сайын 12+ сағат бойы PCBA камерасын белсенді күйде ұстайды. Үш нақты сәтсіздік орын алады:
1.Суперконденсатордың ESR жоғарылауы – Стандартты 2,7V/10F қақпақтары 70°C температурада 2000 сағаттан кейін эквивалентті сериялық кедергіні 50 мОм-нан 1 Ом-ға дейін арттырады. Бұл тұтану сөнген кезде файлды соңғы жууға жол бермейді. Бастапқы ESR < 30 мΩ кезінде 85°C деңгейінде есептелген автомобиль суперкаптарын пайдаланыңыз.
2.LDO термиялық өшіру – 3,3 В LDO тұрақта тұрған кезде қозғалысты анықтау мүмкіндігін береді. Арнайы бак түрлендіргішінсіз (LDO үшін 90% тиімді және 60%) қосылыс температурасы 125°C-тан асады. Спектр кеңістігі бар синхронды долларға ауысыңыз.
3.RTC батареясының ағуы – Тиын ұяшықты резервтік батареялар (CR1220) электролит 80°C-тан жоғары ағып, жақын маңдағы іздерді коррозияға ұшыратады. RTC сақтық көшірмесі үшін 0,1F суперконденсатормен ауыстырыңыз – ағып кету қаупі жоқ.
Тұрақ режимін 50°C пеште 4 сағаттан кейін термокамерамен тексеріңіз.

2-сұрақ: PCBA құрамдас бөлігін орналастыру камералардағы түнгі бейне сапасына қалай әсер етеді?
A: Компонентті орналастыру кескін сенсорының аналогтық қуат пен сағат сызықтарына электр шуының қосылуына әсер етеді. Үш орналастыру ережесі түнгі түсірілімге тікелей әсер етеді:
Ауыстыру реттегіштерін сенсордан 30 мм қашықтықта ұстаңыз – DC-DC түрлендіргішінің 2 МГц толқыны датчиктің 2,8 В аналогтық рельсіне жұптасады, егер жолдар параллель болса. Спектр анализаторымен өлшеңіз – пиксельдік жиіліктегі -85 дБВ-тан жоғары кез келген шпур төмен жарықта тік жолақты жасайды.
MIPI жолақтарынан бөлек сандық енгізу/шығару – SD картасының деректер желілері (200 МГц гармоникаға дейін) көрші қабаттарға бағытталған кезде дифференциалды MIPI сағатына сәулеленеді. SDIO және MIPI аймақтары арасында жерлендірілген қоршау қосыңыз.
Ажырату қақпақтарын сенсордан 1 мм жақын жерге қойыңыз – Әрбір қуат түйреуішіндегі 4,7 мкФ керамикалық қақпақ жоғары жиілікті шуды сіңіреді. 2 мм-ден асатын қақпақтар шуды 15 дБ арттырады, көлеңкеде көлденең жолақтар түрінде көрінеді.
Жақсы орнатылған PCBA камерасы таза түнгі бейнені шығарады, онда нөмірлер 5 люкспен оқылады. Нашар орналасу сот сараптамасынан өтпеген артефактілерді қосады.

3-сұрақ: Алдыңғы және артқы камералар үшін бірдей камералық PCBA камерасын пайдалана аламын ба?
Ж: Жоқ, тек микробағдарлама арқылы шешілмейтін үш аппараттық айырмашылыққа байланысты:
Объектив фокус қашықтығы – Алдыңғы камералар шексіз фокусты қажет етеді (көкжиекке 3 метр). Артқы камералар хэтчбек интерьері үшін жақын фокусты (бамперге дейін 0,5 метр) қажет етеді. Линзаның бөшкесінің биіктігі 1,2 мм-ге ерекшеленеді. Реттелетін линза ұстағышы бар қарапайым PCBA екі арнайы дизайннан жоғары тұрады.
Кескін сенсорының бағыты – Алдыңғы камералар тік орнатылған. Артқы камералар жиі төңкеріліп орнатылады (төбені шыныға дейін). Сенсор пикселдерді жоғарыдан төмен қарай оқиды. Кескінді сандық түрде аудару 1 кадр кідірісін қосады (30 кадр/секунда 33 мс), бұл қос арналы жазбаларда синхрондау сәйкессіздіктерін тудырады. Аппараттық құралдарды тіркеу параметрі арқылы ауыстыру сенсордың әртүрлі конфигурация файлдарын қажет етеді.
Жылу ортасы – Артқы әйнек алдыңғыға қарағанда 30% аз күн жүктемесін алады. Агрессивті қуатты азайтуы бар алдыңғы оңтайландырылған PCBA ешқашан артқы жағында салқындатуды қоспауы мүмкін, бұл конденсатордың ескіруінің сәйкессіздігіне әкеледі. Екі жылдық жұмыс алдыңғы блоктың артқы жағында істен шыққанын көрсетеді.
Оның орнына екі мезониндік сенсорлық тақтасы бар жалпы аналық платаны жобалаңыз. Негізгі сызба камерасы PCBA процессоры мен қуатын сақтайды. Әрбір сенсорлық тақтаның өзінің объектив бекіткіші, бағдарлау түйреуіштері және жылу төсемінің қалыңдығы бар. Бұл тәсіл кескін сапасын сақтай отырып, жалпы SKU санын азайтады.

Жақсы сапа үшін өнімділік көрсеткіштері

Сапалы сызғыш камера PCBA үш жыл бойы күнделікті температура ауытқуларына, дірілге және кернеудің өтпелі кезеңіне төтеп береді. Автокөлік детингімен жобалаңыз, термобейнелеу арқылы растаңыз және әрбір өндіріс лотын тексеріңіз. Бұл тәсіл маңызды сәтті түсіретін сызба камераларын береді.
