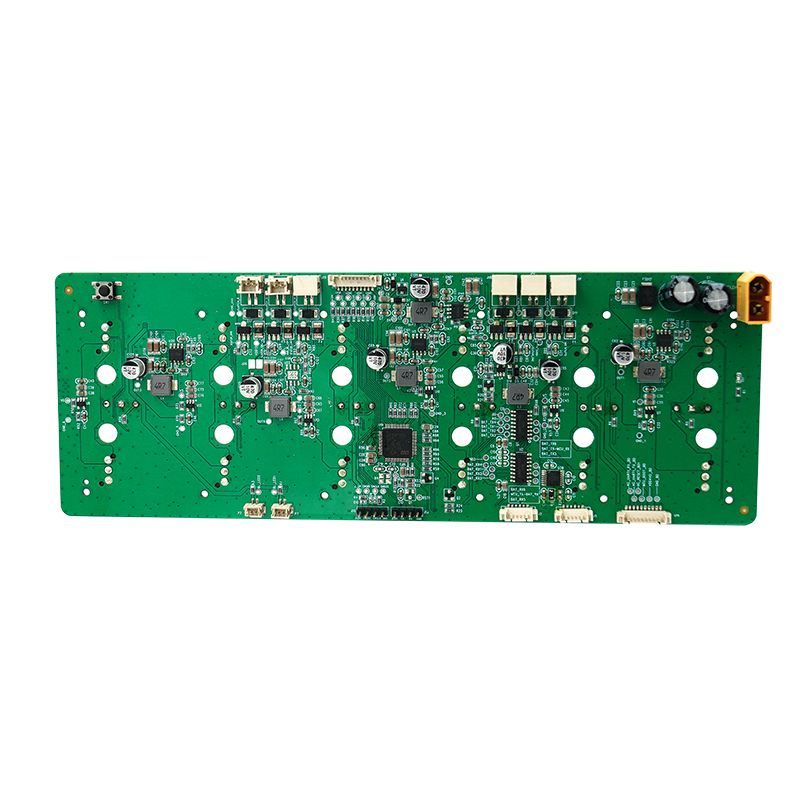

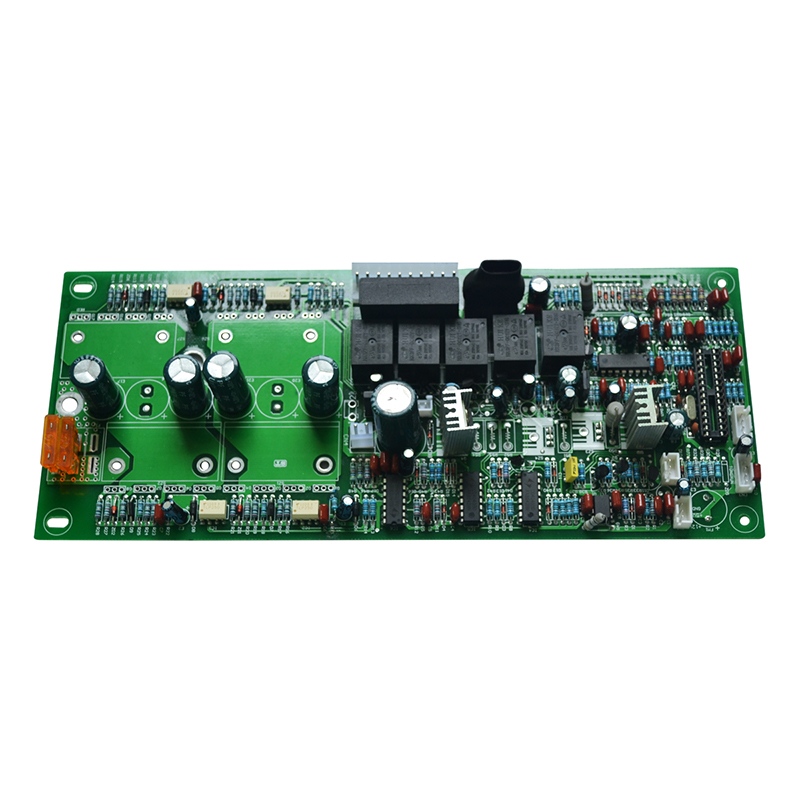

Массаж тапаншасы PCBA

Массаж тапаншасын шығару процедурасы қандай PCBA: 20 жылдық өндірістік нұсқаулық

Массаж тапаншасының PCBA өндірісі жоғары токты өңдеуді, щеткасыз қозғалтқышты басқаруды және пайдаланушы қауіпсіздігін талап етеді. Жиырма жыл бойы қозғалтқыш электроникасын шығарғаннан кейін мен конструкциялардың қызып кеткенін, жүктеме кезінде жылдамдықты жоғалтқанын немесе батарея қаупін тудыратынын көрдім. Бұл қадамдық процедура құрамдас таңдаудан бастап соңғы сынаққа дейінгі бүкіл өндірістік жұмыс процесін қамтиды.

Массаж тапаншасы үшін стандартты өндіріс ағыны PCBA

Әрбір массаждық пистолет PCBA 9 қадамдық ретпен жүреді. Кез келген қадамды өткізіп жіберу өрістің істен шығу жылдамдығын арттырады.

1-қадам – Құрамдас бөліктерді сатып алу және кіріс инспекциясы

Сынақ: Әр лоттан 50 MOSFET үлгісін алыңыз. Rds(қосу) 25°C және 80°C температурада өлшеңіз. Жоғары температурада 7 мОм асатын лоттарды қабылдамаңыз.

2-қадам – дәнекерлеу пастасы трафарет және басып шығару

Маңызды: қадамдық трафаретті пайдаланыңыз – MOSFET астында қалыңдығы 0,12 мм, MCU және сенсорлар астында 0,10 мм. Бір қалыңдықтың өзі ашуға немесе көпірлерге әкеледі.

3-қадам – SMT құрастыру және қайта өңдеу

• Орналастыру тәртібі: Холл сенсорлары → пассивтер → MOSFETs → MCU → қосқыштар
• Қайта ағу профилі: 10 секунд ішінде ең жоғары 245°C (қорғасынсыз)
• Азот атмосферасы – QFN пакеттері үшін қажет (MCU, қақпа драйвері)
• Рентгендік тексеру – MOSFET төсеніштері астындағы бос орындарды тексеру үшін міндетті (қуыстар < 20%)

4-қадам – Тесіктердің құрамдас бөліктері үшін таңдамалы дәнекерлеу

Массаж тапаншасы PCBA жиі механикалық беріктік үшін тесік бөлшектерін қажет етеді:

Тесіктен өтетін бөліктерді қайта ағызбаңыз. Олардың пластикалық денелері 245°C пеште ериді.

Массаж тапаншасының PCBA қозғалтқышының қозғалтқыш схемасының дизайны

Қозғалтқыштың жетек бөлімі тоқтау тогын өңдеуді және батареяның жұмыс уақытын анықтайды.

Үш фазалы щеткасыз тұрақты ток (BLDC) қозғалтқыш жетегі

Жылулық дизайн: Әрбір MOSFET 20А кезінде 2 Вт дейін таратады. Төменгі мыс құймасына (кем дегенде 2 унция) қосылатын термиялық жолдарды (MOSFET үшін 9) пайдаланыңыз.

Батарея мен зарядтауға арналған қуатты басқару

Сыни қауіпсіздік: екі тәуелсіз асқын токтан қорғау жолын пайдаланыңыз – біреуі қақпа драйверінде, екіншісі батареядан қорғау IC жүйесінде. Бір ақау қозғалтқыштың бұйрықсыз жұмыс істеуіне жол бермеуі керек.

Микробағдарламаны бағдарламалау және калибрлеу

Массаж тапаншасы PCBA толық калибрлеусіз өндірісті қалдырмайды.

Бағдарламалау реті

1. Жүктеу құралының жарқылы – SWD немесе UART арқылы (5 секунд)
2. Калибрлеу константалары – EEPROM немесе MCU жарқылында сақталады
3. Жылдамдықты іздеу кестесі - PWM міндеті және мақсатты RPM (12 ұпай)
4. Тоқтауды анықтау шегі – ток шегі 22А ± 1А мәніне орнатылған

Әр тақтада сақталған калибрлеу параметрлері

Неліктен калибрлеу маңызды: Әр тақтадағы Холл калибрлеуінсіз қозғалтқыш төмен жылдамдықта естілетін дыбыс шығарады. Пайдаланушылар ақаулы дыбыс шығаратын массаждық пистолеттерді қабылдамайды.

Құрастыру және механикалық интеграция

PCBA тұтқаға сәйкес келмесе немесе жылуды таратпаса, пайдасыз.

Жылу қабылдағыш және термиялық интерфейс

Сынақ: Массаж тапаншасын 2800 айн/мин жылдамдықпен 30 минут бойы іске қосыңыз. MOSFET корпусының температурасы 85°C төмен болуы керек.

Сымдар мен қосқыштардың кернеуін азайту

• Батарея сымдары – дәнекерленген, содан кейін силиконмен желімделген (икемді шаршауды болдырмайды)
• Мотор фазасының сымдары – құлыптау ысырмасы бар JST қосқышы (кемінде 20 цикл)
• Түйме иілгіш кабель – ZIF қосқышы, қадамы 0,5 мм, кірістіргеннен кейін желімделген

Өндірісті сынау және сапаны бақылау

Әрбір массаж тапаншасы PCBA құрастыру алдында осы бес сынақтан өтуі керек.

Жану және діріл сынағы

Өнімнің 5% үлгісі:

• 6 сағат 2400 RPM – MCU сенсоры арқылы MOSFET температурасын бақылаңыз
• Кездейсоқ діріл – 5 Грм, 30 минут (құлаған құралды имитациялайды)
• Зарядтау-разряд циклі – 3 цикл (IC қорғанысын тексереді)

Жиі қойылатын сұрақтар – Массаж тапаншасының PCBA өндірісі туралы жалпы сұрақтар

1-сұрақ: Массаж тапаншасының PCBA дене қысымы кезінде қуатын жоғалтуына не себеп болады?

A: Негізгі себеп - жоғары жағындағы MOSFET-тер үшін қақпа жетектерінің жеткіліксіз күші. Қысым қозғалтқыш жүктемесін арттырғанда, BLDC контроллері токты арттыруға әрекет жасайды. Жүктелетін конденсатордың (жоғары жақтағы қақпа драйверін қуаттандыратын) өлшемі аз болса, қақпа кернеуі MOSFET табалдырығынан төмен түсіп, Rds(қосу) мәнін 4 мОм-дан 20 мОм-ға дейін арттырады. Бұл термиялық қашу циклін жасайды:

Кернеудің төмендеуі → төменгі қақпа жетекі → жоғары қарсылық → көбірек қызу → қарсылықты одан әрі арттыру

Түзету үшін PCBA массаждық пистолетінде үш өзгеріс қажет:

1. Bootstrap конденсаторының мәні – Минимум 220 нФ пайдаланыңыз (көптеген конструкциялар 47 нФ пайдаланады). Шкафтың заряды негізінде есептеңіз: C_boot = (Q_g × 10) / ΔV. Әдеттегі MOSFET (Q_g = 30 nC) үшін 220 нФ қауіпсіз маржаны қамтамасыз етеді.
2. Шкаф драйверінің ең жоғары тогы – 1,5А раковина/көз мүмкіндігі бар драйверді таңдаңыз (мысалы, DRV8320). Әлсіз драйверлер (0,5А) жоғары PWM жұмыс циклдері кезінде жүктеу жолының қақпағын қайта зарядтай алмайды.
3. Жүктелетін диод – Өте жылдам диодты пайдаланыңыз (trr < 50 нс). Стандартты 1N4148 4 нс қалпына келтіруге ие, бірақ тек 100 мА рейтингі бар – 20 кГц PWM жиілігінде жұмыс істейтін PCBA массаждық пистолет үшін жеткіліксіз. BAS3007 (1A, 10 нс) түріне ауысыңыз.

Осы модификациялардан кейін тоқтау тогы 15 кг дене қысымы қолданылғанда да 22А-да тұрақты болып қалады.

2-сұрақ: Массаж тапаншасындағы PCBA батареясының IC жалған триггерлерін қалай болдырмауға болады?

A: Жалған триггерлер қозғалтқыштың коммутация шуы батареяны қорғау IC-нің ағымдағы сезу сызығына қосылғанда пайда болады. BLDC қозғалтқышының фазалық ауысуы 50А-ға дейін 1 мкс ток секірулерін жасайды – қорғаныс IC қысқа тұйықталудан ажырату үшін тым жылдам. Үш аппараттық түзету мұны шешеді:

Сенсорлық кірістегі төмен жиілікті сүзгі – RC сүзгісін (10Ω + 1 мкФ керамикалық) тікелей қорғаныс IC CS+ істікшесіне орнатыңыз. Бұрыштық жиілік = 16 кГц. Бұл орташа токты (20–30А) өткізеді, бірақ 200 кГц коммутация ұшқындарын блоктайды.

Бөлек сезгіш резисторды жерге қосу – Маневрлік резистордың теріс терминалынан қорғаныс IC CS- істікшесіне дейін арнайы Келвин ізін іске қосыңыз. Бұл жерді MOSFET көзі токтарымен бөліспеңіз. Тіпті 1 мОм ортақ із 50А-да 50 мВ жалған сигнал жасайды.

Кешіктіру таймерін реттеу – Қорғаныс IC-нің шамадан тыс ток кідірісін 100 мкс-ке бағдарламалаңыз (Сіздің IC оны қолдайтын болса). Массаж тапаншасының көпшілігі PCBA конструкциялары батареяның анықтамалық үлгілерінен 10 мкс кідірісті пайдаланады. Коммутациялық өсулер тек 2–3 мкс созылады. 100 мкс кідіріс шынайы шорттарға (>50 мкс ұзақтық) әрекет ету кезінде оларды елемейді.

Осциллографпен сынау: қозғалтқыш максималды жүктемеде жұмыс істеп тұрған кезде CS+ зондысын жасаңыз. Тізбектер қорғаныс IC іске қосу шегінен төмен қалуы керек (әдетте 50А шунт үшін 50 мВ). Егер саңылаулар шекті мәннен асып кетсе, сүзгі сыйымдылығын 2,2 мкФ дейін арттырыңыз.

3-сұрақ: Өндірісте бірнеше массаждық пистолеттің PCBA тақталарын бағдарламалаудың дұрыс тәртібі қандай?

Ж: Төрт сатылы өндірістік бағдарламалау процедурасы араласудың алдын алады және бір-бір жыпылықтаумен салыстырғанда бағдарламалау уақытын 75%-ға қысқартады.

1-кезең – SMT алдын ала бағдарламалау (үлкен жұмыстарды орындау үшін қосымша)

Орналастыру алдында жүктеушіні MCU-ге жыпылықтау үшін топтық бағдарламашыны (мысалы, Elnec BeeProg) пайдаланыңыз. Бұл тек сыртқы жарқылы бар MCU құрылғыларында жұмыс істейді (тіреуіштері ашық QFN пакеттері). Тексеруден өтпеген кез келген чипті қабылдамаңыз - орналастырылған тақталарды қайта өңдеуден арзанырақ.

2-кезең – SMT кейін жүйе ішіндегі бағдарламалау

Бағдарламалау пого пин арматурасын орналастырыңыз (6 түйреуіш: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Көп арналы бағдарламашыны пайдаланыңыз (бір уақытта 8 немесе 16 тақта). Мақсатты уақыт: тексеруді қосқанда бір тақтаға 45 секунд.

3 кезең – калибрлеу станциясы (ең маңызды)

Бағдарламалаудан кейін тақталарды оптикалық кодтары бар шынайы массаждық пистолет қозғалтқышы бар калибрлеу құрылғысына жылжытыңыз. Арматура әр массаждық пистолетті PCBA арқылы өткізеді:

• Холлды туралау (электрлік бұрышты автоматты түрде реттейді)
• Жылдамдық сызықтылығы (PWM және RPM кестесін жазады)
• Ағымдағы шектеу (жүктемені 22А сапарға дейін арттырады)

Осы 12 калибрлеу константасын қорғалған MCU жарқыл секторында сақтаңыз. Калибрлеусіз тақталар сәйкес келмейтін жылдамдық пандустарын жасайды.

4-кезең – Бақылау

Әрбір PCBA құрылғысында 2D деректер матрицалық кодын басып шығарыңыз:

• Өндірілген күн коды (YYWW)
• Калибрлеудің бақылау сомасы
• MOSFET лот нөмірі (кіріс инспекциясынан)

Соңғы құрастыру кезінде осы кодты сканерлеңіз. Егер өріс ақаулығы орын алса, белгілі бір құрамдас бумаға қадағалап, тек зардап шеккен бірліктерді қайта өңдеуге болады.

Массаж тапаншасы үшін өндірістік кірістілік мақсаттары PCBA

Дұрыс шығарылған массаждық пистолет PCBA жүктеме кезінде 2800 айн/мин береді, 500 мс ішінде тоқтап қалады және 500 зарядтау циклінен аман қалады. Осы процедураны орындаңыз, әрбір қадамды тексеріп көріңіз, сонда сіздің өнімдеріңіз калибрлеуді өткізіп жіберетін немесе қақпа дискісінің дұрыс көрсетілмеген бәсекелестерінен асып түседі.
