Жерге қосу шұңқырлары мен бұрандалы қоқыстарды болдырмау: жоғары сенімділіктегі қозғалтқышты басқару PCBA үшін дизайн нұсқаулары

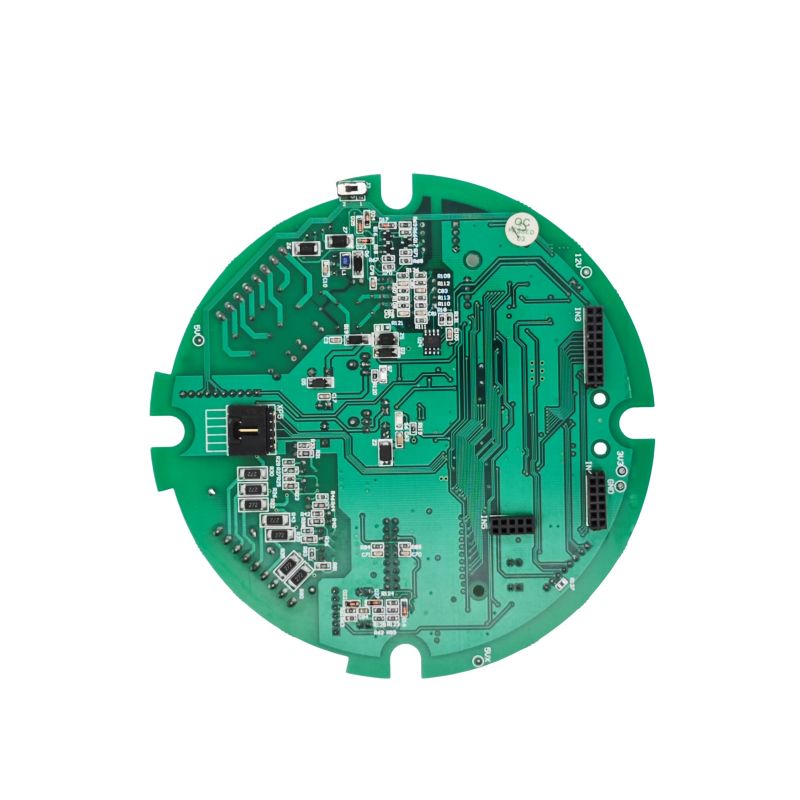

Моторды басқару PCBA (Басып шығарылған схемалар жинағы) өнеркәсіптік автоматтандыру, робототехника, жаңа энергетикалық көліктер және ақылды тұрмыстық құрылғылардағы дәл қозғалысты басқарудың негізгі мүмкіндігі болып табылады. Бұл практикалық нұсқаулық архитектураны таңдаудан, ПХД орналасуынан, құрастырудан және тексеруден алынған негізгі түсініктерді біріктіреді, инженерлер мен өнім менеджерлеріне жалпы қателіктерден аулақ болуға және прототиптен жоғары көлемді өндіріске тегіс өтуді қамтамасыз етуге көмектеседі.

1. Жобалау кезеңі: Архитектура және құрамдас бөліктерді таңдау

1.1 Теңшелетін және стандартты шешімдер

Жобаны іске қосу кезінде арнайы PCBA немесе дайын стандартты модульді қабылдау керек пе екенін бағалаңыз. Арнайы PCBA жоғары алдын ала NRE (қайталанбайтын инженерия) шығындарын талап ететін болса да, ол BLDC, қадамдық немесе серво сияқты белгілі бір қозғалтқыш түрлерін және нақты өнімділік мақсаттарын (мысалы, ±0,5% шегінде жылдамдық/крутящий дәлдік) оңтайландыруға мүмкіндік береді. Арнайы шешімдер сонымен қатар жүйені біріктірудің жоғары тиімділігін (көбінесе 95%-дан астам) және қатал жұмыс жағдайында ұзақ мерзімді сенімділікті ұсынады.

1.2 Негізгі чипсет пен топологияны таңдау

• Процессор: Арнайы қозғалтқышты басқару перифериялық құрылғылары бар 32 биттік MCU (мысалы, ARM Cortex-M4 ядросы) нақты уақыттағы жауап беруі бар өріске бағытталған басқару (FOC) сияқты есептеу қарқынды алгоритмдерін өңдеу үшін қатты ұсынылады.

• Драйвер және қуат кезеңі:

• Жоғары интеграцияланған конструкциялар үшін қақпа драйверлері мен қуатты FET құрылғыларын біріктіретін толық біріктірілген BLDC драйверінің IC (мысалы, TI MCF831xC сериясы) таңдаңыз. Бұл сыртқы схеманы жеңілдетеді, бірақ мұқият ажыратуды талап етеді — тұрақты жұмысты қамтамасыз ету үшін деректер парағына кемінде  бес маңызды конденсатор  (VM-PGND, CPH-CPL, т.б.) орналастырылуы керек.

• Жоғары қуатты қолданбалар үшін (мысалы, >50А) арнайы қақпа драйверлері бар дискретті MOSFET/IGBT-ге артықшылық беріледі. Жоғары коммутациялық жиіліктер мен жоғалтуларды азайту үшін кең ауқымды құрылғыларды (SiC немесе GaN) қарастырыңыз.

2. ПХД орналасуы: шуды басу өнері және жылуды басқару

Қозғалтқышты басқару тақтасы - бұл аралас сигнал және қуатты көп қажет ететін жинақ. Нашар орналасу EMC ақаулары мен өріс қайтаруларының негізгі себебі болып табылады.

2.1 Тізбекті бөлу және жерге қосу стратегиясы (критикалық)

Алтын ереже: қуат жерін сигналдық жерден физикалық түрде оқшаулаңыз.

• Аудандастыру: ПХД-ны үш түрлі аймаққа бөліңіз:

• Шулы аймақ: қуат түрлендіргіші, релелер және шлюз жетектері.

• Сандық аймақ: MCU, байланыс интерфейстері (CAN, UART, SPI).

• Аналогтық аймақ: токты/кернеуді сезіну, кодтаушы/резолвердің кірістері. Жоғары жиілікті PWM іздерін сезімтал аналогтық кері байланыс жолдарынан алыс ұстаңыз.

• Жерге қосуды жүзеге асыру:

• Бір нүктелі жерге қосу немесе жерге бөлу жазық тәсімін қабылдаңыз.

• Сандық және аналогтық негіздерді ADC анықтамалық істікшеге жақын бір нүктеге қосыңыз.

• Қуат жерін (шулы) оқшаулаңыз және үлкен өтпелі токтардың басқару сигналдарын бұзуына жол бермей, төмен кедергісі бар жол арқылы жүйенің жұлдыз-жер нүктесіне қосыңыз.

• Stack-up Recommendation: A 4-layer board is ideal when budget permits. Төмен индуктивті қайтару жолдарын және өзіне тән қорғанысты қамтамасыз ету үшін негізгі құрамдас жағына жақын орналасқан арнайы жер қабаттарын пайдаланыңыз. 2-қабатты конструкциялар үшін жер асты суының кең ауқымын қолданыңыз және қуат іздерін мүмкіндігінше қысқа және кең ұстаңыз.

2.2 Қуат контурлары және жылу диссипациясы

• Жол ені және цикл аймағы: тұрақты ток шинасы және үш фазалы шығыс іздері жоғары ди/дт төзімді болу үшін қысқа және кең болуы керек. Паразиттік индуктивтілікті азайту үшін қақпа-драйв сигналдарының жұптары параллель және сәйкес MOSFET көз терминалдарына жақын жұмыс істеуі керек.

• Жылумен басқару: жылуды қуат құрылғыларынан ішкі мыс жазықтарға немесе төменгі қабаттағы жылытқыш төсемдерге тиімді өткізу үшін термиялық жолдарды  пайдаланыңыз. Қосалқы қыздырғышты бекітуді қосу үшін жоғары ток жолдарында дәнекерлеу маскасының саңылауларын  (мыс ашық) жағыңыз.

3. Құрастыру және өндіру: назардан тыс қалған маңызды бөлшектер

3.1 БОМ жоспарлаудағы жеткізу тізбегінің тұрақтылығы

BOM (материалдар тізімі) аяқталмас бұрын, MCU және байланыс трансиверлері сияқты ұзақ мерзімді элементтер үшін жеткізу қаупін бағалаңыз. Where possible, reserve pin-compatible alternate footprints in the layout to avoid production halts caused by single-source supplier disruptions.

3.2 Бұрандаларды бекітудің тазалығы (жиі, бірақ еленбейтін ақаулық режимі)

Мотор контроллерін PCBA құрастыру кезінде бұрандалармен тасымалданатын металл қалдықтары қысқа тұйықталу мен оқшаулаудың нашарлауына әкелетін жасырын өлтіруші болып табылады.

• Тәуекел: Дірілдейтін бұрандалы фидерлердің металл бөлшектері жоғары тығыздықтағы IC түйреуіштерге немесе көрші іздердің арасына түсіп, үзік-үзік істен шығуға немесе қуат қосылған кезде дереу қысқа тұйықталуға әкелуі мүмкін.

• Қарсы шаралар:

• Үйкеліс әсерінен болатын бөлшектердің пайда болуын азайту үшін дәстүрлі вибрациялық тостағандарды қадамдық бергіштермен  ауыстырыңыз.

• Introduce a vacuum dust-removal station immediately before the fastening step.

• Төмен бұралуды (қалқытуды) немесе жіптің жұлуын болдырмау үшін нақты уақыттағы моментті және бұрышты бақылайтын смарт электр бұрауыштарын                                                                                                                                                                                                        |

4. Тестілеу және тексеру: «Ол айнала ма?»

1. Функционалдық сынақ (FCT): Жүктелген жағдайларда шамадан тыс ток пен жоғары температурадан қорғаудың жауап беру уақытын тексеріңіз, мысалы, драйверді өшіру <10μs ішінде іске қосылуын қамтамасыз ету. Сондай-ақ кернеудің төмендеуі кезінде динамикалық қуатты азайту логикасын растаңыз.

2. Электромагниттік үйлесімділік (ЭМС) Алдын ала сәйкестік: Өткізілетін және сәулеленген шығарындылар (CE/RE) жиі кездесетін ауырсыну нүктелері болып табылады. Ақаулар орын алса, алдымен қуат кірісіне дұрыс номиналды TVS диодының және жалпы режимдегі дроссельдің орналастырылғанын тексеріңіз және қақпа резисторларын реттеу арқылы PWM ауысу жылдамдығын оңтайландырыңыз.

3. Ұзақ мерзімді сенімділік: дәнекерлеу қосылысының тұтастығын және қоршаған ортаның максималды температурасында құрамдас бөліктердің төмендеуін тексеру үшін термиялық циклді және үздіксіз жұмыс сынақтарын орындаңыз.

Сенімді жобалауМоторды басқару PCBAэлектрлік өнімділік, термодинамика және электромагниттік үйлесімділік арасындағы негізінен үшбұрышты келісім болып табылады. Кез келген шешім — нақты тізбекті бөлу мен тәртіпті жерге қосудан бастап, жинақ тазалығын қатаң бақылауға дейін — күрделі өндірістік орталарда өнімнің ұзақ мерзімді тұрақтылығын анықтайды. Осы нұсқаулықта баяндалған стратегияларды жүзеге асыру арқылы сіз сәтсіздіктерді айтарлықтай төмендете аласыз, даму циклдерін қысқарта аласыз және қозғалтқышты басқару жүйеңіздің жалпы беріктігін арттыра аласыз.
