Автокөлік PCBA: сенімділік тіректерінен нөлдік ақаусыз өндіріске дейінгі жүйелі инженерия

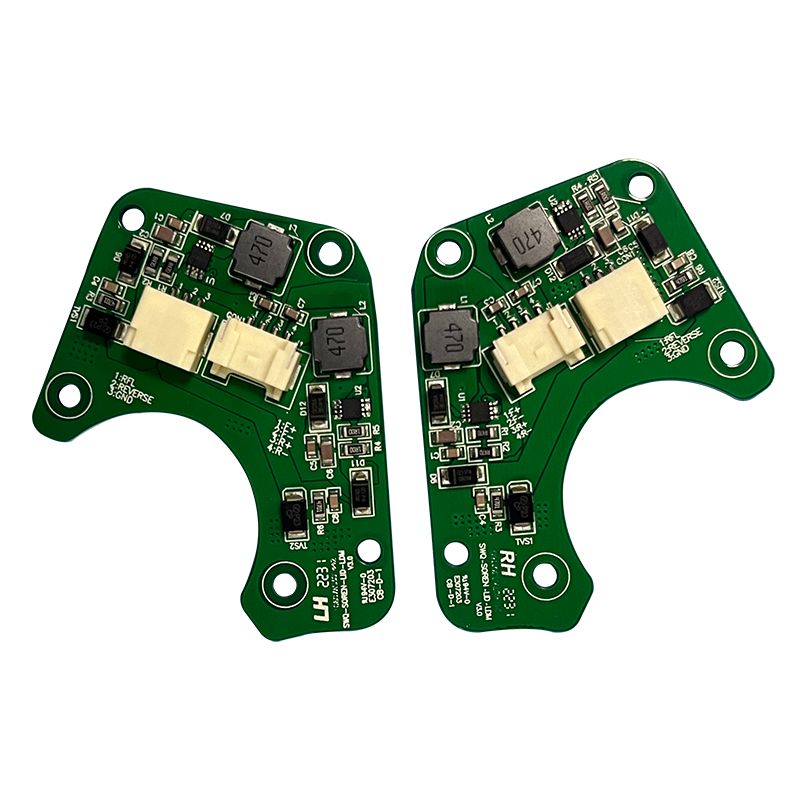

Заманауи автомобиль «механикалық өнімнен» «мобильді зияткерлік терминалға» түбегейлі өзгеруде. Осы эволюцияда электронды басқару блоктарының (ECU) физикалық тасымалдаушысы және электрлік өзара байланыс өзегі ретінде баспа схемасы жинағы (PCBA) көлік құралының өнімділігі, қауіпсіздігі және функционалдық шекараларының маңызды анықтаушысына айналды. Тұрмыстық электроникадан айырмашылығы,Автокөлік PCBAжоғары температура, қатты термиялық цикл, қарқынды діріл, ылғал және электромагниттік кедергілермен сипатталатын экстремалды ортада жұмыс істейді. Осылайша, оның дизайны мен өндірісі құрамдастарды таңдауды, процесті бақылауды және өмірлік циклдің толық сапасын бақылауды қамтитын қатаң ғылыми жүйені құрайды.

I. Жоғары деңгейлі қатаң стандарттар: AEC-Q және IATF 16949 құрастырған сапа мот

Автокөлік PCBA сенімділігі бір сатыдағы күшейтуден туындамайды, бірақ міндетті стандарттаудың жоғарыдан төмен жүйесіне негізделген. Олардың ішінде AEC-Q сериясы және IATF 16949 сапа менеджменті жүйесі екі ірге тасын құрайды.

Автокөлік электроника кеңесі белгілеген AEC-Q стандарттары әртүрлі құрамдас түрлері үшін қатаң сынақ шектері бар құрамдас сертификаттау сипаттамаларын береді. Мысалы, AEC-Q100 интегралды микросхемаларға (IC) назар аударады, олардан температураның айналуы, электромиграция және ақаулық талдауы сияқты сынақтардан өтуді талап етеді. AEC-Q200 пассивті құрамдастарды (конденсаторлар, резисторлар және т.б.) нысанаға алып, олардың өнімділігі -40°C пен +125°C (және одан жоғары) кең температура диапазонында тұрақты болып қалуына көз жеткізу үшін термиялық соққыға, ылғалдылыққа және діріл сынақтарына ұшырайды. AEC-Q сертификатынан өтпеген кез келген құрамдас негізгі автомобиль жеткізу тізбегіне кіруде айтарлықтай кедергілерге тап болады.

Өндірістік жүйе деңгейінде IATF 16949:2016 автокөлік өнеркәсібі үшін сапаны басқарудың жалғыз стандарты ретінде ISO/TS 16949 стандартын ауыстырды. Оның негізгі мандаты - жабық циклды сапа архитектурасын құру үшін бес негізгі құралды (APQP, PPAP, FMEA, MSA, SPC) міндетті түрде енгізу. Атап айтқанда:

• APQP (Advanced Product Quality Planning) requires DFM (Design for Manufacturability) reviews at the design stage to proactively avoid potential defects, such as "tombstoning" of 0201 small components or BGA (Ball Grid Array) pad design flaws.

• PPAP (Өндіріс бөлігін мақұлдау процесі) сапаға өте маңызды (CTQ) сипаттамалары үшін технологиялық мүмкіндіктер индексінің (Cpk) ≥ 1,67 болуын міндеттейді, яғни процесс мүмкіндігі жалпы өнеркәсіптік стандарттардан әлдеқайда жоғары болуы керек.

• FMEA (қателік режимі мен әсерлерін талдау) СМТ (беткейлік орнату технологиясы) желілеріндегі ықтимал ақаулық режимдерінің (мысалы, дәнекерлеу пастасы немесе BGA бос жерлері) тәуекел басымдылығының санын (RPN) жүйелі түрде бағалайды және жоғары RN элементтері үшін міндетті түзету әрекеттерін жүзеге асырады.

Дизайн мен процестің қосарлы кепілдігі: термиялық, механикалық және химиялық мәселелерді шешу

Автокөлік PCBA орталығы үш бағытта кездесетін физикалық қиындықтар: жылуды басқару, механикалық кернеу және қоршаған ортаның коррозиясы. Бұл дизайнда да, өндірісте де бірлескен инновацияны талап етеді.

1. Жылумен басқару және материалды таңдау Қозғалтқыш бөлімшелерінің немесе қуат батареяларының жанында орналасқан PCBA құрылғылары ұзақ уақыт бойы жоғары температураға шыдауы керек. Термиялық ақауларды азайту үшін дизайнерлер жоғары Tg (әйнек өту температурасы ≥ 170°C) FR-4 материалдары немесе полиимидті субстраттарға басымдық береді, бұл ПХД ыстықта жұмсарту мен деформациялануын болдырмайды. Қуаттылығы жоғары құрамдас бөліктер үшін Metal Core PCBs (MCPCBs) немесе жылу раковиналарымен біріктірілген термиялық жолдар жылуды тарату жолдарын оңтайландыру үшін енгізілген. Сонымен қатар, PECVD (Plasma-Enhanced Chemical Vapor Deposition) плазмалық жабындары термиялық мөлдір болғандықтан, жылуды таратуға кедергі жасамай, молекулалық деңгейде қорғаныс ұсынады, бұл оларды әсіресе домен контроллері сияқты ықшам, қуатты тығыздығы жоғары қолданбалар үшін қолайлы етеді.

2. Механикалық дірілден қорғау және қосылымды күшейту Дірілдеу дәнекерленген қосылыстардың шаршауының бұзылуының негізгі себебі болып табылады. Дизайн нұсқаулары DFM принциптеріне сәйкес келеді: үлкен ауыр құрамдастарды кернеу шоғырлану аймақтарына қоймаңыз және дәнекерлеу қосылысының кернеуін азайту үшін SMT-ге саңылау құрамдас бөліктеріне басымдық беріңіз. Дірілге сезімтал BGA бумалары үшін толтыру процесі — кернеуді тарату үшін чиптің астындағы бос орынды желіммен толтыру — орындалады. Бұл әсер ету сенімділігін бірнеше деңгейге жақсарта алады. Сонымен қатар, IPC-9797A       пресс-фигурация  стандарттары діріл орталарында қосқыш сенімділігінің техникалық сипаттамаларын  қамтамасыз етеді.

3. Конформды жабу және коррозиядан қорғау Ылғал, тұз спрейі және химиялық ластаушы заттар PCBA үшін ұзақ мерзімді коррозия қаупін тудырады. Конформды жабынды таңдап қолдану стандартты тәжірибе болып табылады. Дегенмен, сенсорлар немесе жоғары жиілікті сигнал сілтемелері үшін дәстүрлі жабындар сигналдың тұтастығына әсер етуі немесе жылу кедергісін қосуы мүмкін. Мұндай жағдайларда, нанотехнологияға негізделген молекулалық деңгейдегі жабындар (мысалы, P2i плазмалық жабындары) кедергі сипаттамаларын өзгертпей, конденсациядан қорғауды қамтамасыз ететін ең жақсы шешім ұсынады. Тығыздығы жоғары BGA аймақтары үшін AXI (автоматтандырылған рентгендік тексеру) бостықтардың коррозияның немесе жарықшақтың таралуының пайда болуына жол бермеу үшін дәнекерлеудің төгілу жылдамдығын (әдетте <25%) бақылау үшін қолданылады.

Нөлдік ақауды өндіру: 3D SPI-дан MES-ке дейін жабық цикл

Автокөлік PCBA өндірісінің негізгі мақсаты - «Нөлдік ақауға» жақындау. Бұл мақсатқа жоғары автоматтандырылған тексеру және нақты уақыт режимінде процесті бақылау арқылы қол жеткізіледі.

СМТ сыни сатысында — дәнекерлеу пастасын басып шығару — статистика ақаулардың 60%-70 %-ы басып шығару ауытқуларынан туындайтынын көрсетеді. To address this, leading production lines adopt 3D SPI (Three-Dimensional Solder Paste Inspection) coupled with a closed-loop feedback system linked to the printer. SPI дәнекерлеу пастасы көлемінде немесе биіктігінде тренд ауытқуын анықтаған кезде, жүйе қолмен араласусыз ысқырғыш қысымын немесе трафарет шығару жылдамдығын автоматты түрде дәл баптайды. Бұл механизм критикалық параметрлердің Cpk мәнін 1,67-ден жоғары тұрақты түрде сақтайды. Одан кейінгі кезеңдерде:

• AOI (автоматтандырылған оптикалық тексеру) компоненттерді ауыстыру және көпірлеу сияқты көрнекі ақауларды жазады.

• ICT (Circuit Testing) шорт және қарсылық рұқсаттары сияқты электр ақауларын жылдам тексеру үшін зонд контактілерін пайдаланады.

• FCT (Functional Circuit Testing) ПКБА функционалдық тұтастығын тексеру үшін нақты жұмыс жағдайларын (мысалы, 12В/24В қуат ауытқулары) имитациялайды.

Ең бастысы, соңынан бақылау келісілмейді. IATF 16949 талап еткендей, Өндірістік Орындау Жүйесі (MES) әрбір құрамдас бөліктің сериясының нөмірін, орналастыру параметрлерін, қайта ағынды температура профильдерін және тіпті рентгендік кескіндерді PCBA соңғы лазермен ойылған бірегей UID идентификаторына байланыстырады. Өріс ақауы болған жағдайда, толық өндіріс журналын 60 секунд ішінде шығарып алуға болады, бұл дәл бақылауға және түпкі себептерді талдауға мүмкіндік береді. Бұл бақылау мүмкіндігі «Жөндеу құқығы» ережелерін қолдау үшін де маңыздырақ.

Қолданбаларды стратификациялау және жүйені біріктіру

Автокөлік PCBA қолданбалары денені басқару мен қуат беру жүйесінен интеллектуалды кабиналар мен автономды жүргізуге дейін көптеген домендерді қамтиды. Әрбір сценарий жеке басымдықтарды жүктейді:

• Body Domain (BCM, Body Control Module): Енгізу/шығару бақылауын және төмен қуат тұтынуды ерекшелейді, теңгерімді қорғаныс шараларын қажет ететін шығын сезімталдығы.

• Қуат беру жүйесі және қауіпсіздік домендері (ABS/ESP, тежеуге қарсы жүйе/электрондық тұрақтылық бағдарламасы): Жоғары сапалы AEC-Q100 IC және күшейтілген резервтік дизайнды қажет ететін өте жоғары жауап жылдамдығы мен төтенше ортаға төзімділікті талап етеді.

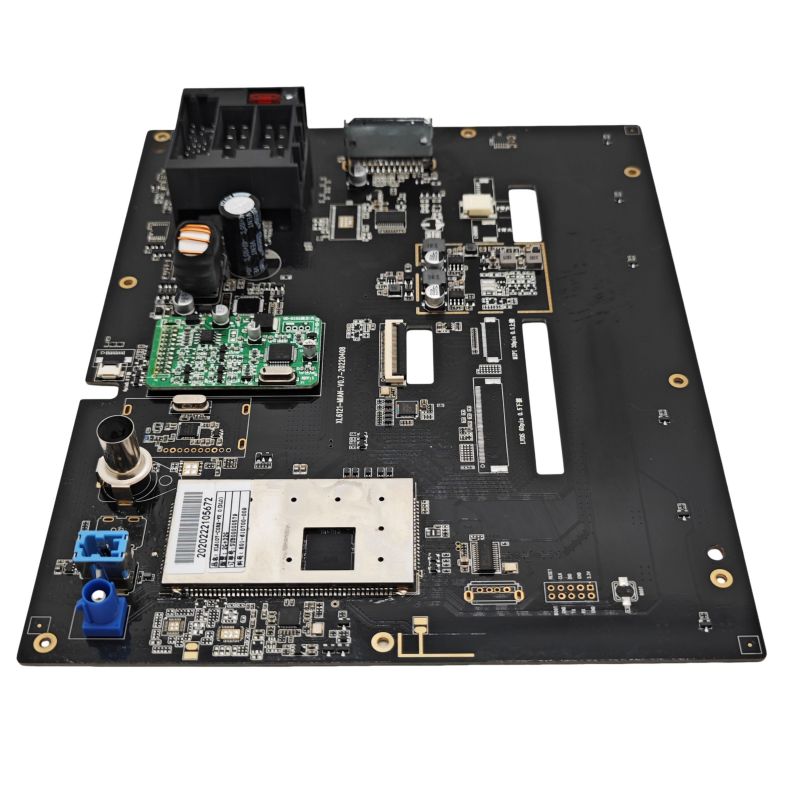

• Ақпараттық ойын-сауық домені: сигнал тұтастығын оңтайландыру үшін жиі HDI (High-density Interconnect) немесе қатаң икемді технологияларды қолданатын жоғары жылдамдықты сигнал беру (мысалы, HDMI, LVDS) және электромагниттік үйлесімділікке (EMC) басымдық береді.

Автокөлік PCBAмәні бойынша детерминизм туралы ғылым. Ол көзде сенімді гендерді сүзу үшін AEC-Q және IATF 16949 арқылы қатаң стандарттарды белгілейді; ол жылу, діріл және коррозияға бағытталған арнайы конструкциялар мен процестер арқылы аппараттық құралдарды қатал орталарға төзімділікпен қамтамасыз етеді; және ол жабық циклді SPC, AOI/рентгендік тексеру және MES бақылау мүмкіндігі арқылы жаппай өндірістегі нөлге жуық ақаулық процестің үйлесімділігін бекітеді. Автокөлік E/E (Электрлік/Электрондық) архитектуралары орталық есептеу платформаларына қарай дамып келе жатқандықтан, PCBA жоғары есептеу тығыздығын қамтамасыз етіп қана қоймай, сонымен қатар функционалдық қауіпсіздік шеңберінде (ISO 26262) артық және сәтсіздікті болжауға қол жеткізуі керек. Осы саладағы технологиялық инновациялар автомобиль өнеркәсібін қауіпсіз, интеллектуалды және сенімді көкжиектерге бағыттауды жалғастыруда.
