PCBA ойын консолін меңгеру: толық инженерлік шолу

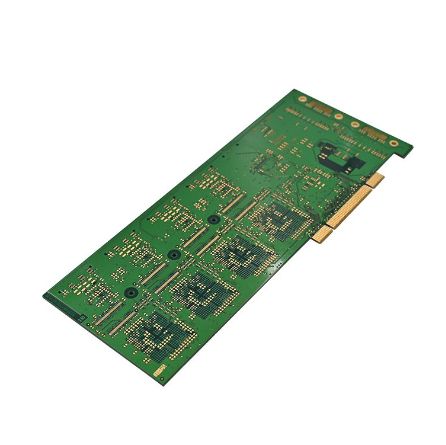

Ойын консолінің PCBA (Printed Circuit Board Assembly) оның «жүрегі» болып табылады – ол процессорды, жадты, дисплей драйверлерін және барлық перифериялық интерфейстерді тасымалдайды. Сіз ретро портативті немесе заманауи портативті ойын құрылғысын жасап жатсаңыз да, бұл нұсқаулық сізге бүкіл процесті көрсетеді.

Алдымен жоспарлау: ойын консолін анықтаңыз

Дәнекерлеу үтіктерін алмас бұрын жоспарлауға уақыт жұмсау сізді жолдағы көптеген бас ауруларынан құтқарады.

1. Мақсаттарыңыз бен негізгі сипаттамаларыңызды анықтаңыз

Қандай ойын консолін жасағыңыз келетінін нақты ойластырыңыз:

• Ретро стилі: 8-биттік немесе 16-биттік эмуляцияланған ойындарды іске қосады, өнімділігі төмен, жаңадан бастаушылар үшін тамаша. Әдеттегі мысал - 128 × 64 OLED экранын басқаратын 16 МГц ATmega32u4 пайдаланатын Arduboy-үйлесімді құрылғы.

• Заманауи стиль: Linux жүйесін іске қосады, PSP немесе жоғары деңгейлі жүйелерді эмуляциялайды. Бұл қуаттырақ ядроны қажет етеді - мысалы, 7 дюймдік IPS дисплейі бар Raspberry Pi 3B+, сонымен қатар қуатты басқару және кеңейту түймелерінің тақталары.

2. Негізгі құрамдастарды таңдаңыз

Мұнда а үшін типтік материалдар тізімі берілгенойын консолі PCBA:

Кеңес: Барлық құрамдас бөліктер дұрыс байланыса алатынына көз жеткізу үшін әрқашан кернеу мен логикалық деңгейлерді (3,3 В және 5 В) тексеріңіз.

Схеманы жобалау және прототиптеу

Жоспарлау аяқталғаннан кейін сіз PCBA әзірлеудің өзегіне өтесіз - дизайн және өндіріс.

1. Схема және ПХД орналасуы

Төмендегілерді орындау үшін EDA құралын (KiCad, Altium Designer, EAGLE) пайдаланыңыз:

• Схеманы сызыңыз: процессорды, дисплейді, түймелерді, жадты және қуатты басқару IC түйреуіштерін дұрыс қосыңыз.

• ПХД орналасуы: жоғары жылдамдықты сигнал жолдарын қысқарту үшін негізгі процессорды дисплей қосқышына жақын орналастырыңыз. Электромагниттік кедергіні (EMI) азайту үшін қуат пен жер іздерін кеңірек етіңіз және қатты жер жазықтығын пайдаланыңыз.

• DRC іске қосыңыз: іздердің ені мен саңылаулары өндірушіңіздің мүмкіндіктеріне сәйкес келетініне көз жеткізу үшін дизайн ережесін тексеруді іске қосыңыз.

2. Прототиптеу және БОМ дайындау

Gerber файлдарын экспорттаңыз және прототиптеу үшін оларды PCB фабына жіберіңіз. Сонымен қатар, компоненттерді іздеуді бастаңыз. Мамандық IC және қосқыштар 12–24 аптаға созылуы мүмкін екенін ескеріңіз, сондықтан алдын ала жоспарлаңыз.

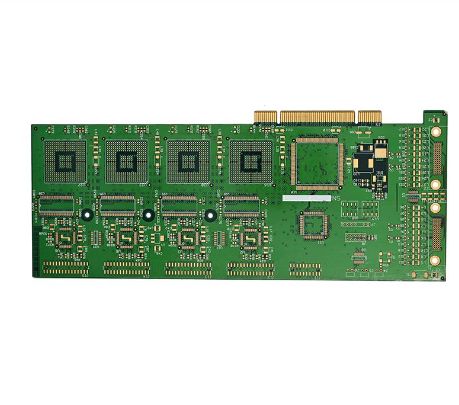

 PCBA жинағы – дәнекерлеу және монтаждау

Жалаңаш ПХД алғаннан кейін, дәнекерлеу және жинау уақыты келді. Сіздің шеберлік деңгейіңізге сәйкес келетін әдісті таңдаңыз.

1. SMT құрамдастарын дәнекерлеу (жер бетінде орнату)

Резисторлар мен конденсаторлар сияқты шағын SMD бөліктері үшін кәсіби процесс таңдау және орналастыру + қайта ағынды дәнекерлеуді пайдаланады. DIY сценарийінде сіз:

• Қолмен дәнекерлеу: бөлікті орналастыру үшін пинцет пайдаланыңыз, төсем мен түйреуішті темір ұшымен қыздырыңыз және дәнекерлеу сымына беріңіз.

• Қайта ағызу: төсемдерге дәнекерлеу пастасын жағып, құрамдас бөліктерді орналастырыңыз және паста ерігенше (~190°C) ПХД-ны ыстық плитада қыздырыңыз.

2. THT құрамдас дәнекерлеу (тесігі арқылы)

Түймешіктер, батарея ұстағыштары, түйреуіштер және ұқсас бөліктер жоғарғы жағынан салынып, төменгі жағынан дәнекерленген.

Дәнекерлеу бойынша кеңестер:

• Алдымен қысқа құрамдастарды дәнекерлеңіз (резисторлар, конденсаторлар), содан кейін ұзынырақ (тақырыптар, розеткалар).

• Үтіктің температурасын ~300°C етіп орнатыңыз және бөлікке немесе төсемге зақым келтірмеу үшін әрбір буынды 5 секундтан аз қыздырыңыз.

• Жарық диодтардың, электролиттік конденсаторлардың және батарея сымдарының полярлығына мұқият назар аударыңыз (қызыл = оң, қара = теріс).

Микробағдарлама және бағдарламалық қамтамасыз ету

Аппараттық құрал жинақталғанда, сіздің консоль жай ғана «дене» болып табылады – оның жандануы үшін микробағдарлама қажет.

1. Әзірлеу ортасын орнатыңыз: Arduino IDE, Raspberry Pi OS немесе таңдалған процессорыңыз үшін балама құралдар тізбегін орнатыңыз. Arduino Pro Micro негізіндегі жоба үшін Arduboy2 кітапханасын орнатыңыз.

2. Микробағдарламаны жазу/жарқылдау: Микробағдарлама жабдықты баптандыруды өңдейді, түймелердің кірістерін оқиды, дисплейді басқарады және ойын логикасын іске қосады. Жаңадан бастаушылар ойындарды қалай тасымалдау керектігін үйрену үшін ашық бастапқы жобалардан (мысалы, Arduboy ойын кітапханалары) бастау керек.

3. Ойындарды жүктеу: microSD қолдауы бар консольдер үшін ойын ROM файлдарын картаға салыңыз; микробағдарлама оларды сол жерден оқиды және орындайды.

Тестілеу және тексеру

Бұл сапаны қамтамасыз ету қадамы – оны ешқашан өткізіп алмаңыз.

1. Қуатты алдын ала тексеру: Қуат пен жер арасындағы қысқа тұйықталуларды тексеру үшін мультиметрді пайдаланыңыз. Барлық бөліктердің полярлығын және бағытын екі рет тексеріңіз.

2. Қосылу сынағы: Біріншіден, негізгі IC салынбай-ақ қуат көзін қосыңыз, әрбір қуат жолының (мысалы, 3,3 В, 5 В) дұрыс шығатынын тексеріңіз. Содан кейін процессорды орнатып, негізгі функционалдылықты тексеріңіз.

3. Функционалды сынақ: Түймелердің кірістерін, дисплей шығысын, дыбысты және зарядтауды бір-бірден тексеріңіз. Әрбір жолдың жұмысын тексеру үшін әрбір функция арқылы өтетін сынақ кодын пайдаланыңыз.

4. Ойын сынағы: ойынды 15–30 минут бойы үздіксіз орындаңыз. Экранның тұрақтылығын, түймелердің жауап беру жылдамдығын және жалпы температураның жоғарылауын бақылаңыз.

Жетілдірілген кеңестер және жалпы қателіктер

• Жылулық дизайн: өнімділігі жоғары ядролар (мысалы, Raspberry Pi) айтарлықтай жылу шығарады – ПХД орналасуында да, қоршау дизайнында да жылытқыштар немесе желдету саңылауларын есепке алады.

• EMI (электромагниттік кедергі): жоғары жылдамдықты цифрлық сигналдар үшін дифференциалды жұптарды пайдаланыңыз және шуды азайту үшін оларды жер ізімен қоршаңыз.

• DFM (Өндіруге арналған дизайн): Егер сіз шағын сериялы өндірісті жоспарласаңыз, орналасуыңыздың олардың өндірістік мүмкіндіктеріне сәйкес келетініне көз жеткізу үшін дизайн кезеңінің басында PCBA зауытымен кеңесіңіз.
