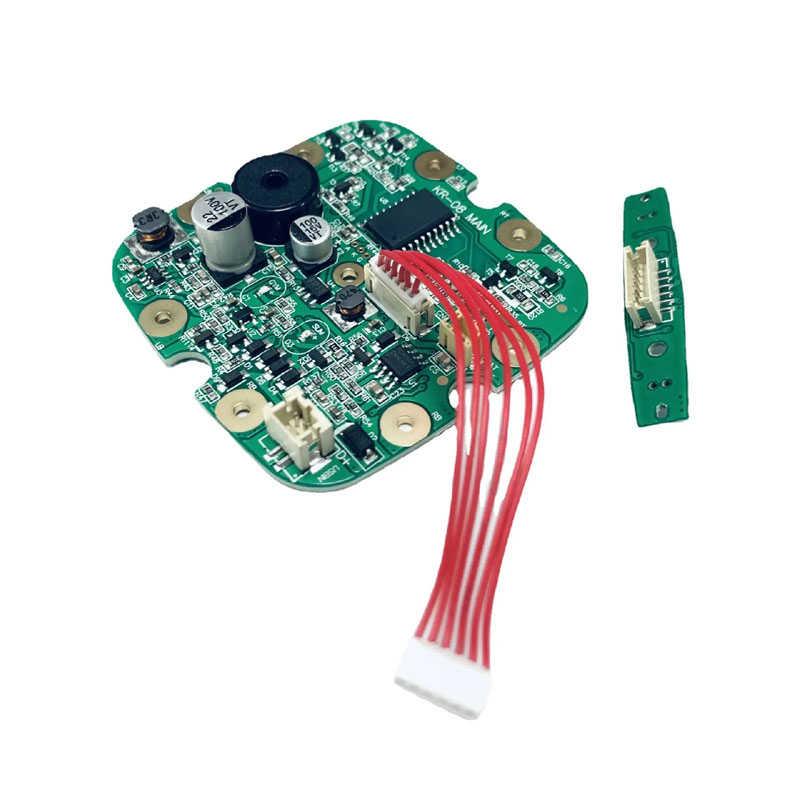

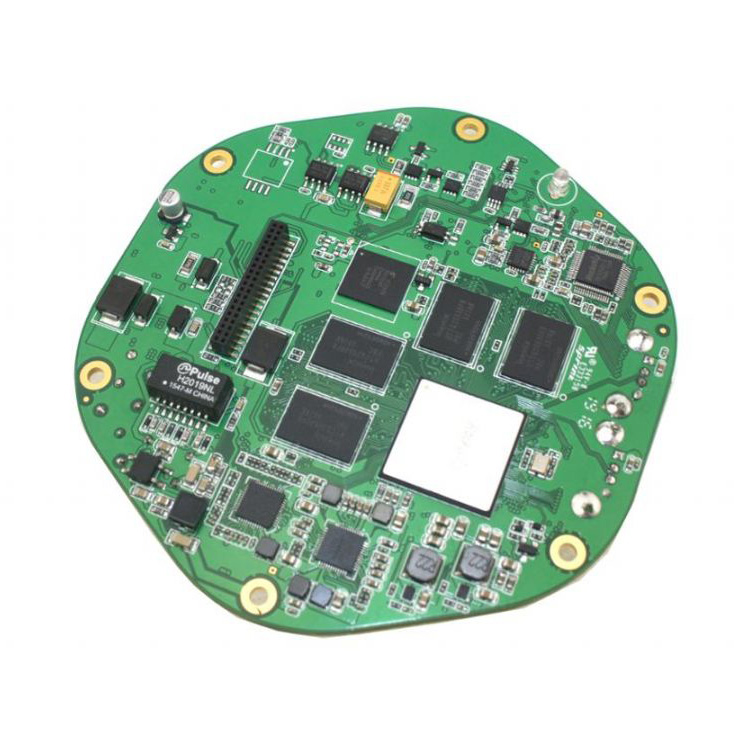

Су жібі PCBA

Экологиялық талаптар және классификациялар

Су жібі судың тікелей шашырауымен, жоғары бумен және тіс пастасы мен ауыз шайғыштың қалдықтары сияқты агрессивті химиялық әсерлермен сипатталатын төтенше ванна бөлмесінде жұмыс істейді. Стандартты электроника мұндай жағдайларда коррозияға, паразиттік ағып кету токтарына және электрлік қысқа тұйықталуға тез төтеп береді.

Біздің құрастырылған PCBA шешімдеріміз осы ауыр экологиялық стресс факторларына төтеп беру үшін арнайы жасалған, бұл өнімнің сенімді 3 жылдық жұмыс цикліне кепілдік береді.

Субстрат тәуекелдерін азайту

Қажетті сертификаттар Кірістірілген: Барлық су жіптері PCBA өнімдері жаһандық мандатталған құрылғы ережелеріне сәйкес келеді: IEC 60335-1 (Тұрмыстық құрылғылардың қауіпсіздігі), UL 60730-1 (Автоматты электрлік басқару элементтері), IPX4/IPX7 минималды енуден қорғау және RoHS / REACH орталарына арналған химиялық төзімділік.

Негізгі ламинат таңдау және мыс архитектурасы

Негізгі ламинат таңдау үздіксіз ылғалдың әсерінен ұзақ мерзімді PCBA тұтастығын анықтайды. Стандартты FR-4 су буын өңделмеген кесілген тақта жиектері арқылы оңай сіңіреді және бөшкелер арқылы қапталған, бұл 12 ай ішінде апатты өткізгіш анодты жіптің (CAF) қысқа тұйықталуларына әкеледі.

Салыстырылған ламинат сорттары

• Стандартты FR-4: Суды сіңіру 0,10%–0,20%, TG 130°C–140°C. Тек құрғақ жерлерге жарамды. Су жібімен қолданудан аулақ болыңыз, себебі ол CAF жылдам істен шығуына әкеледі.

• Жоғары TG FR-4 [Біздің негізгі таңдауымыз]: Суды сіңіру 0,08%–0,12%, TG 170°C. Ылғалды, мезгіл-мезгіл ылғал профильдері үшін тамаша таңдау.

• Галогенсіз жоғары TG FR-4 [Ұсынылады]: Суды сіңіру 0,05%–0,08%, TG 150°C. Өте жақсы ылғалға төзімділігі бар экологиялық таза құрылыс.

• Полимид: Суды сіңіру 0,02%–0,04%, TG 250°C. Тұрақты ылғалдылық немесе қатты икемді аймақтар үшін премиум опция.

Мыстың салмағы және қаптаудың техникалық сипаттамалары

• Сыртқы қабат мыс: оңтайландырылған коррозияға қарсы маржаны қамтамасыз ету үшін кемінде 1 унция (35 мкм).

• Ішкі қабат мыс: ішкі қозғалтқыш кедергілерінен сигналдың тұтастығын қамтамасыз ету үшін ең аз 0,5 унция (18 мкм).

• Тесікпен қапталған саңылаулар (PTH): герметикалық, ауа өткізбейтін ылғал тығыздағышты қалыптастыру үшін бөшкелердің ішіндегі ең аз 25 мкм мыс қаптамасының қалыңдығы.

• Беттік әрлеу: ENIG (электрсіз никельді батыру алтыны) қатаң түрде пайдаланады. Біз HASL (Hot Air Leveling Leveling) су жіптері PCBA үшін толығымен тыйым саламыз, өйткені ашық қорғасын қорытпасы 90 күн ішінде ауызды шаю буларында коррозияға ұшырайды.

Қабатты жинақтау және механикалық дизайн

Өнімнің архитектурасына байланысты біз жоғары жиілікті сорғы шуымен (EMI) және құрылымдық аралық шектеулермен күресу үшін бейімделген көп қабатты конфигурацияларды ұсынамыз:

• Негізгі деңгей (тек түйме және сорғы): оңтайландырылған 2-қабатты жоғары TG FR-4 субстратында құрастырылған, үнемділікті жоғары өнеркәсіптік ылғалдан қорғаумен теңестіреді.

• Smart/Premium деңгей (қысым сенсоры, СКД/жарықдиодты дисплей, Bluetooth, USB-C жылдам зарядтау): 4-қабатты жинақпен құрастырылған. Қос ішкі қатты жер үсті ұшақтары сорғының ЭҚК сезімтал MCU сигналдарын қорғайды және ішкі ылғалдың диффузиясына қарсы нақты физикалық блок ретінде әрекет етеді.

Қалыңдық және қатты-икемді интеграция

• 1,0 мм Қалыңдығы: құрылымдық ептілікті және құлауға төзімділікті қажет ететін ықшам, эргономикалық қол тұтқаларына арналған.

• 1,6 мм Қалыңдығы: үстел үсті базалық станцияларға арналған; максималды қаттылықты және ең төменгі табиғи су буының диффузия жылдамдығын ұсынады.

• Rigid-Flex PCB мамандануы: Ультра премиум ықшам тұтқалар үшін біз қатты икемді конструкцияны қолдаймыз, онда батарея жабынмен қорғалған икемді полиимидті құйрық арқылы қосылады. Бұл істен шығуға бейім сым сымдарын жояды және жиынтық IPX рейтингін айтарлықтай жаңартады.

Қос қорғаныс: конформды жабу және құрамдас бөліктерді тығыздау

Роботтық селективті конформды жабын

Жуынатын бөлмедегі күнделікті ылғалдылыққа төтеп беру үшін тіпті ең жақсы субстрат ауа өткізбейтін жабынды қажет етеді.

• Дәл көп осьті автоматтандырылған бүрку: Біздің автоматтандырылған робот желілері C типті порттар, батарея контактілері және дыбыстық сигналдар порттары сияқты жабынсыз қалуы керек аймақтарды дәл бүркемелей отырып, біркелкі қорғаныс қабатын қолданады.

• 0,1% флуоресцентті бояумен ультракүлгін сәулелерді тексеру: арнайы УК-индикатор бояуы жабынға араласады, бұл жоғары жылдамдықты оптикалық автоматтандырылған сканерлерге біркелкі минималды қалыңдығы 25 мкм тесіктерсіз тексеруге мүмкіндік береді.

Құрамдас деңгейлі интерфейсті тығыздау сипаттамалары

1. USB-C порты: порт жабылған кезде IPX4 тығыздауына қол жеткізетін силиконды қысу тығыздағышымен және резеңке қалпақпен жабдықталған.

2. Тактильді қосқыштар: IPX5 локализацияланған кіру қорғанысына әсер ету үшін күмбездің үстіндегі берік резеңке етікпен қапталған.

3. Сорғы қосқышы: толық IPX7 уақытша су астында қалудан қорғау үшін эпоксидті құмыра қоспасы арқылы толығымен қоршалған.

4. Зарядтау түйреуіштері (Пого түйреуіштер): 30 мк дюймдік ең аз ауыр алтын жалатылған (қатты алтын) және тығыздағыш сақиналы тығыздағыштармен қатаң түрде көрсетілген. Стандартты никельмен қапталған түйреуіштер ылғал ваннада күнделікті зарядтағаннан кейін 6 ай ішінде тоттанады және істен шығады. Біздің ауыр алтын құлақшалар 20 000 дымқыл қосылым циклдарына жанасу кедергісін төмендетпей төтеп береді.

Қатаң өндіріс сапасын тексеру ағыны

Unixplore су жіптері PCBA-ның әрбір шығарылған партиясы жөнелтпес бұрын бірқатар қарқынды ылғалды модельдеу сапасын тексеруден өтуі керек:

1. Ылғалдылық Қоршаған ортаны сіңіру: 40°C және 93% RH (конденсацияланбайтын) температурада 48 сағат. Өткізу критерийлері: Көрінетін тотығу жоқ; Кез келген екі желі арасындағы оқшаулау кедергісі (IR > 10 MΩ).

2. IPX4 су бүрку сынағы: жабын қабаттарының астына сұйықтықтың нөлдік түсуін тексеру үшін үздіксіз тербелмелі көп бұрышты түтік спрейі 10 минут.

3. Жоғары вольтты оқшаулауды тексеру: ЫҚ > 50 МΩ ылғалдылықтан кейінгі сіңуін растау үшін бастапқы батарея терминалдары мен жер жазықтығы арасында 500 В тұрақты ток қолдану.

4. Стресстен кейінгі функционалды тексеру: сорғыны жүктеме кезінде толық циклді іске қосу. Нөлдік микроконтроллердің (MCU) қалпына келтірілуіне, уақыттың тоқтап қалуына немесе жалған іске қосылуына жол беріледі.

Инженерлік сұрақтар және техникалық қысқаша ақпарат

Шығындарды азайту үшін конформды жабынның қалың қабатын қолдансам, PCBA су жібі үшін стандартты FR-4 пайдалана аламын ба?

A: Мүлдем жоқ. Бұл кен орнын қайтарудың жоғары көрсеткіштеріне әкелетін кең таралған өндірістік тұзақ. Конформды жабын үш маңызды жолды жабуға болмайды:

1. Бөшкелер арқылы қапталмаған: су буы капиллярлық әсер арқылы стандартты FR-4 шыны талшықтарының ішкі тоқымасына бүйірден өтіп, астынан құрамдас жастықшаларға жетеді. Қайталанатын ылғалдылық циклдарынан кейін ақ өткізгіш тұз қалдықтары көпір құрайтын құрамдас бөліктер пайда болады.

2. Бағытталған жиектер (жиектерді жұту): тақтаны бағыттау өңделмеген ламинат жиектерін ашық қалдырады. Беттік керілу жабындарды өткір бұрыштардан кері тартып, ваннаға бу кіретін жерде 0,5 мм микро бос орындар қалдырады.

3. Құрамдас бөліктің астыңғы жағы: жабын сыртқы қабықты жабады, бірақ төмен профильді SMT конденсаторлары мен резисторларының астына өте жақсы ене алмайды. Қапталған ылғал ағынның қалдықтарын гидролиздеп, иондық ластануды тудырады, бұл сорғының өздігінен, күтпеген іске қосылуын тудырады.

   Біздің шешіміміз: ENIG және жиекті эпоксидті таратуы бар жоғары TG FR-4 95% RH жағдайында 3 жылдан астам оңай өмір сүретін үш қабатты қорғанысты қамтамасыз етеді.

Сіздің кілтті EMS серіктесіңіз: Unixplore Electronics

Су жібі PCBA жеткізушісін таңдағанда, ұзақ мерзімді инженерлік сенімділік пен қатаң сапаны бақылау маңызды. Unixplore Electronics дизайныңызды үздіксіз өмірге келтіру үшін озық мүмкіндіктер мен өнеркәсіптік инфрақұрылымды ұсынады:

l Бір реттік кілтті EMS қызметтері: Біз схемалық оңтайландыру және құрамдас DFM шолудан бастап жаһандық бөлшектерді сатып алуға, SMT және DIP құрастыруға, микробағдарламаны бағдарламалауға, функционалдық тестілеуге (FCT), автоматтандырылған конформды жабуға, қорапты түпкілікті құрастыруға және мамандандырылған қаптамаға дейін бүкіл өнімнің өмірлік циклін басқарамыз.

l Сертификатталған сапа стандарттары: Біздің бүкіл өндірістік экожүйеміз ISO 9001:2015 стандартына сәйкес сертификатталған және барлық электронды құрастыру тәжірибелері халықаралық IPC-A-610E стандартына қатаң сәйкес келеді, бұл суық дәнекерлеу қосылыстары немесе құрамдас бөліктердің сәйкес келмеуі қаупін болдырмайды.

l Жетілдірілген үйдегі өндіріс қуаты: Біз 20 сарапшы ҒЗТКЖ және технологиялық инженерлердің қолдауымен 3000 шаршы метрден асатын антистатикалық зауытты басқарамыз. Біздің мекеменің ерекшеліктері:

1. 6 жоғары жылдамдықты Yamaha SMT өндірістік желілері

2. Толқынды дәнекерлеумен 4 дәлдіктегі DIP құрастыру желілері

3. 2 мамандандырылған күйіп қалу/қартаю сынақ бөлмелері

4. Барлық қоршаған ортаны тексеру сынақтарының үй ішінде жан-жақты орындалуын қамтамасыз ететін 2 жоғары және төмен температурадағы ауыспалы ылғалды жылу сынақ камералары.

l Тапсырысты икемді масштабтау (MOQ жоқ): Біздің икемді өндірістік құрылымдар өсуіңізді қолдау үшін оңтайландырылған. Біз ең төменгі тапсырыс саны жоқ (MOQ) қатаң саясатын ұстанамыз, бұл бізге прототипті жылдам тестілеуді, шағын пилоттық ұшуларды және бірдей элиталық дәлдікпен үлкен сериялық өндірісті өңдеуге мүмкіндік береді.

l Жаһандық қол жеткізу және коммуникация: Біздің халықаралық техникалық сату тобы ағылшын, француз, орыс және араб тілдерін толық меңгерген. Батыс Еуропа (35%), Солтүстік Америка (20%) және Океанияны (20%) қоса алғанда, жоғары деңгейлі нарықтарға қызмет көрсетудің терең тәжірибесімен біз жаһандық деңгейде жеке күтімнің электрондық қауіпсіздігіне сәйкестік стандарттарын толық түсінеміз.

Бүгін бізбен байланысыңыз: Теңшелген су жібі PCB дизайнын, BOM тізімін немесе DFM сұрауларын біздің инженерлік үстелімізге жіберіңіз. Біздің команда 24 сағат ішінде өндірістің жан-жақты талдауын және оңтайландырылған кілт бағасын ұсынады.
