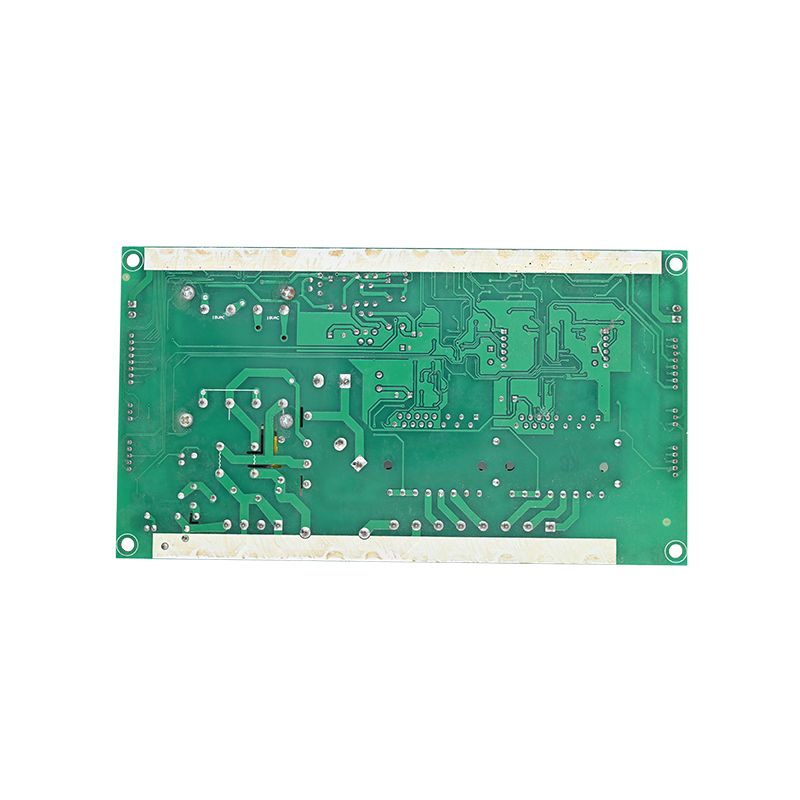

Нәресте мониторының PCBA сенімділігіне қойылатын негізгі талаптар
Сенімділік спецификациядан басталады. Нәресте бөлмесінің жағдайын болжамаңыз.
Қоршаған орта және пайдалану параметрлері
ПараметрМіндетті ерекшелікНеліктен маңызды?Жұмыс температурасы0°C-ден 45°C-қа дейінгі балалар бөлмесіндегі жылытқыштар және ашық терезелерЫлғалдылыққа төзімділік10%--90% конденсацияланбауыЫлғалдатқыштар мен ағынды судың үздіксіз жұмыс істеу уақыты Кем дегенде 72 сағат Ата-аналар зарядтауды ұмытып кетеді.Балаларды кілемге тастауға 1,5 м-ге дейін EMI бірлігінің жанында 1,5 м-ге дейін нәрестені тастауға мүмкіндік береді. бесік

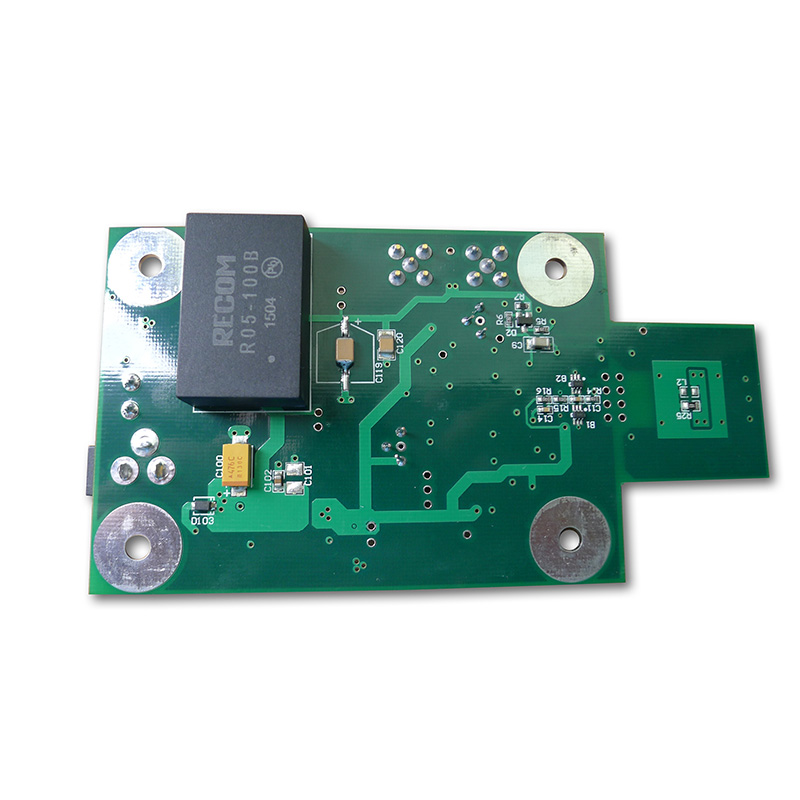

Тәулік бойы жұмыс істеуге арналған қуат архитектурасы
Қуат жолының құрамдас бөлігіСенімділік мүмкіндігі Батареяны зарядтау құрылғысы Жылу реттелуі бар желілік зарядтағыш Литий өртінің алдын алады 3,3 В цифрлық DC-DC (2 МГц ауысу) Шуды дыбыс диапазонынан жоғары ұстайды 3,0 В РФ Өте төмен шу LDO (10 мкВм) 2,4 ВГц LD1U қысқа ток шегінен қорғайтын шперлер жоқ.
Сыни: Батареяны қорғау IC-ден кейін суперконденсаторды (0,47F, 5,4В) қосыңыз. Бұл батарея заряды аз өшірілгеннен кейін 10 секунд жазуға мүмкіндік береді.
Жоғары MTBF үшін құрамдас таңдау
Нәресте мониторы PCBA үшін ақаулар арасындағы орташа уақыт (MTBF) 50 000 сағаттан асуы керек. Төменде дәлелденген таңдаулар берілген.
Сымсыз чипсет және антенна
Чипсетті таңдаңыз:
- Біріктірілген ҚБ(нәресте қауіпсіздігі стандарттарын қанағаттандыру үшін шығыс қуаты ≤ +10 дБм)
- Сөйлесу алдында тыңда(сымсыз телефондарға кедергі жасамаңыз)
- Жиілік секіру(40+ арна)
Chipset FamilyAdvantageDisadvantageNordic nRF52 SeriesТөмен ұйқы тогы (0,5 мкА) Шектеулі бейне өткізу қабілеттілігі Silicon Labs EFR32 Аудио үшін тамаша ADC Үлкенірек пакет (QFN48)Texas Instruments CC26xx-40°C және +85°C аралығындағы сыртқы бағалау
Антенна таңдау: PCBA жиегіндегі төңкерілген F антеннасын (MIFA) пайдаланыңыз. Металл заттардан (колонка магниттері, аккумулятор жинағы) 10 мм қашықтықты сақтаңыз.
Дыбыс енгізу және өңдеу
Құрамдас бөлікСпецификацияСенімділік ескертпесіМикрофонMEMS, -38 дБВ сезімталдық Ағуға төзімділікке арналған силикон қақпағыАлдын ала күшейткішҮсіру 40 дБ, шу < 5 нВ/√ГцAC-0,1 Гц HPF қосылған (шуды кетіру)VOX табалдырығы -SD40B-ге дейін реттеледі. (3 дБ) дыбыс шығаруды болдырмайды Динамик амп-Class-D, шығыс сымдардағы 8Ωферрит моншаққа 1,5 Вт (EMI азайтады)
Температураны анықтау (қауіпсіздіктің маңызды мүмкіндігі)
Термисторды (NTC, 25°C кезінде 10 кОм) зарядтау IC жанында нәресте бөлігінің PCBA бөлігіне қойыңыз. Микробағдарлама міндетті түрде:
- Температураны әр 30 секунд сайын тіркеңіз
- 50°C температурада зарядтауды өшіріңіз
- 45°C температурада ата-аналар бөлігіне сымсыз ескерту жіберіңіз

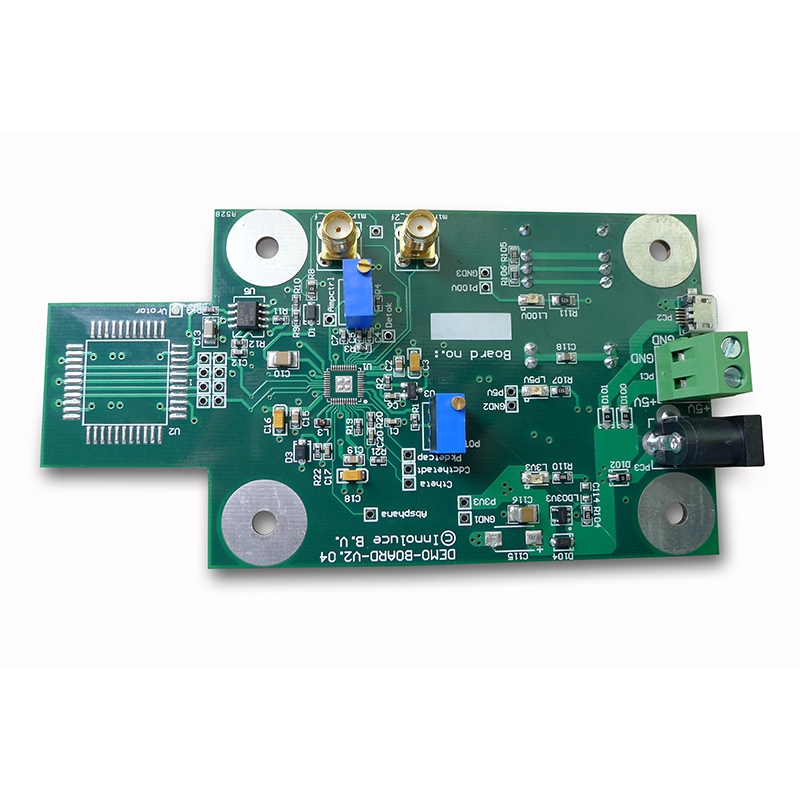

Төмен RF ағып кетуіне және дыбыс сапасына арналған ПХД орналасуы
Шулы нәресте мониторы PCBA статикалық және оқудан шығуды тудырады. Осы ережелерді орындаңыз.
Қабат стек және жерлендіру
LayerFunctionConstraintTopRF (антенна беруі, чипсет)Жермен компланарлық толқын өткізгішіІшкі 1Үздіксіз жерРЖ бөлімінде бөлінулер жоқІшкі 2қуат (3,3V, 1,8V)Әрбір LDOBottomAudio астындағы арал, түймелер, жарық диодтары Сандық іздерді микрофон кірісінен алыс ұстаңыз
Ереже: Әрбір қуат түйреуішіне 0,1 мкФ конденсаторды қойыңыз. Төмен индуктивтілік үшін 0402 өлшемін пайдаланыңыз.
Аудио жерді оқшаулау
Сандық жерге және аналогтық жерге кодек астында бір нүктеде сәйкес келуі керек. Ферритті моншақтарды (100 МГц жиілікте 600Ω) жер бетіндегі жазықтықтар арасында пайдаланыңыз, бірақ жерге тұйықталу жоқтығын тексергеннен кейін ғана.
Осциллографпен тексеріңіз: РЖ жіберу кезінде микрофон шығысын зонд. Шу 2 мВ-тан төмен болуы керек.
Валидация және сертификаттауды тексеру тізімі
Өндіріс алдында әрбір нәресте мониторын PCBA осы алты стандартқа сай тексеріңіз.
TestMethodPass/Fail CriteriaАудио үзіліс 3 қабырғамен 30 метр қашықтықта жүру< минутына 3 өшіп қалу ұзақтығы >100 мсБатареяның жұмыс уақыты 65 дБ SPL кезінде үздіксіз VOX> 2000 мАч батарея үшін 70 сағат зарядтау Қауіпсіздігі Қысқа батарея терминалдары жоғары CR компонент режиміне кірмейді. бірге өмір сүруWiFi маршрутизаторының жанында жұмыс істеу (2,4 ГГц)Тұрақты десенсибилизация жоқ.Сырға төзімділік Микрофон портындағы тұз спрейі Аудио кептіруден кейін қалыпты күйге оралады.
Жиі қойылатын сұрақтар -- Сенімді нәресте мониторы PCBA туралы жалпы сұрақтар
1-сұрақ: Нәресте мониторының PCBA дизайнындағы ең көп таралған жасырын ақаулық қандай?
A:Аудио кіріс жолының жанында орналасқан керамикалық конденсаторлардан микрофониялық шу. Нәресте бөлігі дірілдегенде (бассит моторынан немесе құлаған ойыншықтан) 2-сыныптағы диэлектрлік қақпақтар (X7R, X5R) 5 мВ-қа дейінгі пьезоэлектрлік кернеулерді тудырады. Бұл микрофонның алдын ала күшейткішіне қосылып, естілетін шерту немесе шу шығарады. Шешім екі жақты: 1) C0G (NP0) конденсаторларын бірінші күшейту сатысында барлық дыбысты қосу және ажырату үшін пайдаланыңыз. 2) Егер X7R сөзсіз болса, механикалық кернеу электрод бағытына сәйкес келетіндей етіп PCBA-да конденсаторды 90 градусқа физикалық түрде бұрыңыз. Әрқашан 20 Гц, 1 Грм діріл кестесімен растаңыз.
2-сұрақ: Батарея химиясын таңдау нәресте мониторының PCBA ұзақ қызмет ету мерзіміне қалай әсер етеді?
A:Үш химия өте әртүрлі сәтсіздік режимдерін шығарады:
- Ли-ион (18650): Ең жоғары энергия тығыздығы, бірақ дәл CC/CV зарядтауды қажет етеді. Жетіспейтін теріс температура коэффициенті (NTC) сенсоры термиялық қашуға әкеледі. Тек қорғаныс IC бар түпнұсқалығы расталған батарея жинақтарымен пайдаланыңыз.
- LiFePO4: Қауіпсіз (150°C-тан төмен термиялық ағып кетпейді) және ұзақ қызмет мерзімі (2000 цикл). Дегенмен, төменгі кернеу (3,2 В номиналды) 3,3 В логикасы үшін күшейткіш түрлендіргішті талап етеді, бұл шығындар мен толқындық шуды қосады.
- NiMH(арзан дизайн): Өте кешірімді, бірақ есте сақтау әсерінен зардап шегеді. PCBA отын көрсеткішін қайта калибрлеу үшін әрбір 30 цикл сайын разряд тізбегін қамтуы керек. Онсыз 6 айдан кейін орындау уақыты 50% төмендейді.
Сенімді нәресте мониторы PCBA үшін қауіпсіздік үшін LiFePO4 немесе қос асқын кернеуден қорғанысы бар сапалы Li-ion (IC + PTC) таңдаңыз.
3-сұрақ: Мен бірдей PCBA дизайнын тек аудио және бейне нәресте мониторлары үшін пайдалана аламын ба?
A:Жоқ, бұл әрекетті орындау үш нақты сенімділік мәселесін ұсынады:
- Жад өткізу қабілеттілігі-- Тек аудио үшін 64 кБ жедел жады қажет. Бейнеге қысылған кадрлар үшін кемінде 2 МБ қажет. Сыртқы жедел жады бар ортақ PCBA ESD тестілеуден өтпейтін ұзақ жолдарды қосады.
- РЖ жұмыс циклі-- Дыбыс уақыттың 10% тасымалдайды. Бейне уақыттың 80% тасымалдайды. Дәл сол 2,4 ГГц PA бейне режимінде қызып кетеді, 20 минуттан кейін күшейтуді 6 дБ төмендетеді. Сізге бейне дизайн үшін PA астында массив арқылы термиялық қажет.
- Қуатты жеткізу-- Дыбыстық нәресте мониторының PCBA ең жоғары мәні 200 мА. Бейне шыңы 600 мА. Жіңішке қуат іздері (0,25 мм) бар жалпы ПХД схемасы камера модулін қалпына келтіретін кернеудің төмендеуіне әкеледі. Бейне дизайндары үшін 0,6 мм іздер немесе бөлек 1А бак түрлендіргіш қажет.
Екі бөлек PCBA құрастырыңыз. Тек аудио 2 қабатты тақтаны пайдаланады. Бейне бақыланатын кедергісі бар 4 қабатты қажет етеді.
Нөлдік нәресте тәуекелі үшін өндіріс сынағы
Әрбір жиналған нәресте мониторы PCBA өтуі керек:
Сынақ станциясыныңҰзақтығыҚабылдамау критерийлеріАудио кері байланыс 10 секунд THD > 1% 1 кГцБатарея симуляторы30 секунд Зарядтау тогы > 50 мА 3,0VRF сезімталдығы 5 секундтан төмен Пакет қателігінің жылдамдығы -95 дБм кезінде > 1%Температура 60 секунд Кез келген нүктеден кейін толық заряд >0°C
Соңғы дизайнды тексерудің бақылау тізімі
ЭлементРастауСхемаБарлық кірістерде ESD қорғанысы бар (8 кВ контакт)BOMCконденсатор кернеуінің номиналы ≥ 2× күтілуде (мысалы, 5В рельс үшін 10В) Механикалық Ұстау аймақтарының жанында биік құрамдас бөліктер жоқ (биіктігі > 4 мм) FirmwareWatchdog таймері VOX15 және Бөлім FCCom ілулі минуттары үшін MCU параметрлерін қалпына келтіреді. EN 62368-1 (дыбыс қауіпсіздігі)
PCBA сенімді нәресте мониторын жобалау шығындарды азайтудан гөрі нәресте қауіпсіздігіне басымдық беруді білдіреді. Жақсы құрастырылған тақта тістің шығуы мен ашулану арқылы тыныш жұмыс істейді. Нақты питомник жағдайларымен сынақтан өткізіңіз -- ақ шу машиналары, күңгірт шамдар және микротолқынды пештер. Бұл ата-ананың сеніміне ие болудың жалғыз жолы.
