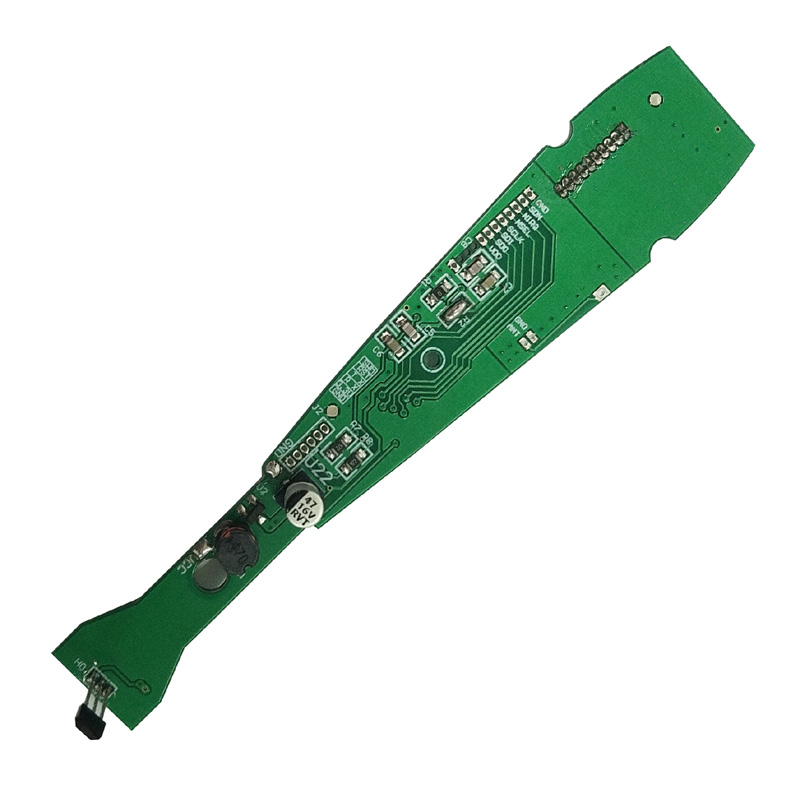

Rc Car PCBA

RC Car PCBA үшін негізгі дифференциаторлар

Барлық RC автомобиль PCBA конструкциялары бірдей орындала бермейді. Алты фактор нақты айырмашылықты тудырады.

Мотор жетек сатысы -- Көптеген конструкциялар сәтсіз болатын жерде

Айырмашылық жасаушы: Хобби деңгейіндегі RC автомобиль PCBA бағдарламаланатын өлі уақыты бар бөлек жоғары және төменгі жағы MOSFET драйверлерін пайдаланады. Ойыншық тақталары жол талғамайтын жерде 2 минут ішінде қызып кететін біріктірілген жартылай көпірлі IC пайдаланады.

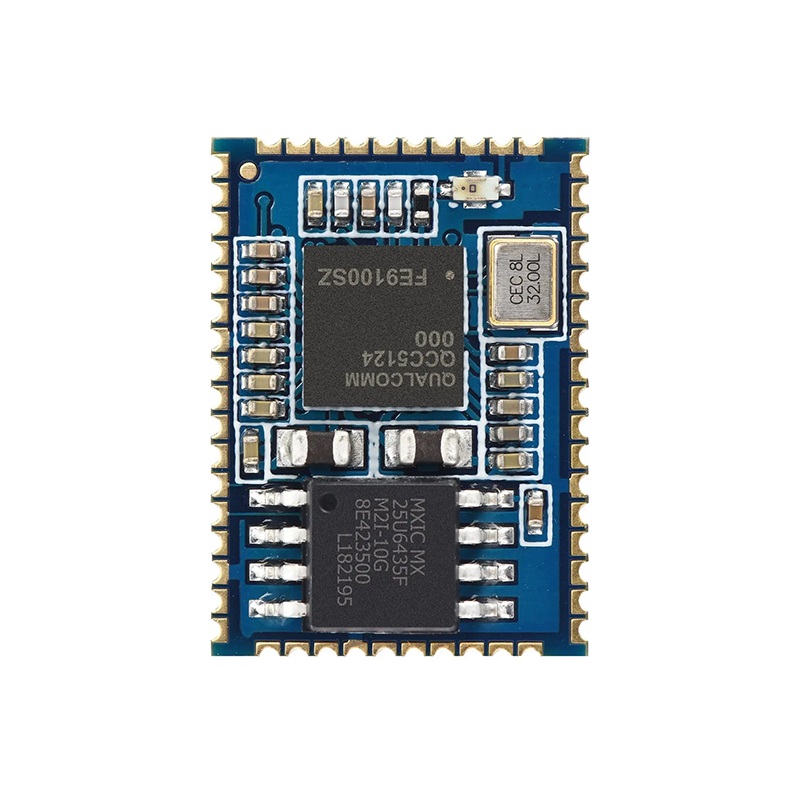

Радиоқабылдағыштың сезімталдығы және таңдамалылығы

Айырмашылық жасаушы: Сапалы RC автомобиль PCBA құрамында қабылдағыш IC алдында бөлек LNA (төмен шуыл күшейткіш) бар. Бұл шу көрсеткішін төмендетпей 15 дБ күшейтуді қосады, бұл 300+ метрде басқаруға мүмкіндік береді.

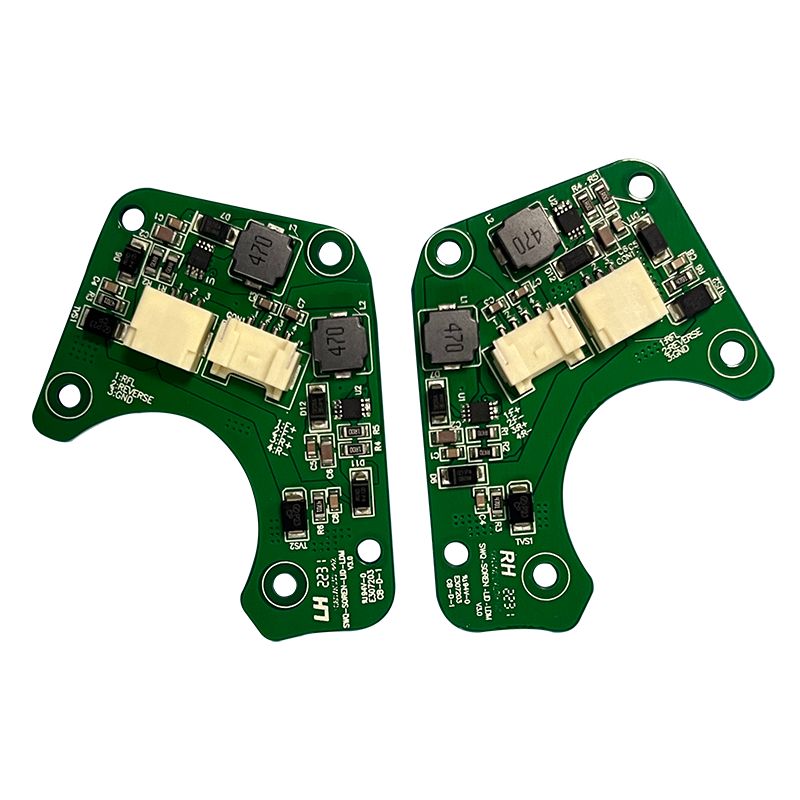

Қуатты басқарудағы маңызды айырмашылықтар

Қозғалтқыш жүктемесіндегі кернеу тұрақтылығы қатты үдеу кезінде RC автомобильінің PCBA қалпына келтірілетінін анықтайды.

Батареяны енгізу және реттеу

Сыни айырмашылық: RC автомобиль PCBA-дағы MCU батарея кернеуін 8,4 В-тан 5,0 В-қа дейін 10 миллисекундқа төмендететін мотор тоқтаған кезде тірі қалуы керек. 5 В рельсіндегі ұлғайтқышты немесе үлкен конденсаторды (1000 мкФ төмен ESC) пайдаланыңыз.

BEC (Battery Eliminator Circuit) өнімділігі

Орналасу және экрандау айырмашылықтары

RC автомобиль PCBA қозғалтқыштары, сымдары және айналдыру механизмдері бар пластикалық шассидің ішінде жұмыс істейді. Шу барлық жерде.

Шуды оқшаулау әдістері

Айырмашылық жасаушы: Сапалы RC автомобиль PCBA радиожиілік бөлігін негізгі жерге қосылған бөлек жердегі аралға аккумулятордың теріс терминалының жанындағы бір нүктеде орналастырады.

Кристаллды және осцилляторды орналастыру

- 27 МГц кристалды (немесе 2,4 ГГц үшін TCXO) қозғалтқыш сымдарынан кемінде 15 мм қашықтықта ұстаңыз.

- Кристалдың астында жатқан сандық іздер жоқ

- Осциллятордың айналасындағы жер қорғау сақинасы (әр 2 мм тігіс арқылы)

- Кристалл сипаттамасына сәйкес келетін жүктеме конденсаторлары (±5 pF)

Микробағдарлама және басқару циклінің айырмашылықтары

Аппараттық құралдың өзі ешқандай айырмашылықты тудырмайды. Басқару алгоритмі жауап беретін көліктерді баяу көліктерден ажыратады.

Дроссель және рульдік қисықтар

Іске асыру: RC автомобиль PCBA MCU кем дегенде 1 кГц жиілікте PID циклдерін іске қосуы керек. 100 Гц ілмектер айтарлықтай кешігуді тудырады. Cortex-M4 немесе аппараттық құралды көбейту-жинақтау мүмкіндігімен ұқсас пайдаланыңыз.

Қауіпсіздік және телеметрия

- Қауіпсіз сигнал жоғалуы-- Пакет жоқ 0,5 секундтан кейін дроссельді нөлге қойыңыз

- Төмен батарея ақаусыз-- Дроссельді 6,0 В-та 50%-ға дейін азайтыңыз, 5,5 В-та кесіңіз

- Қосымша телеметрия-- Батарея кернеуі, қозғалтқыш температурасы, таратқышқа кері жіберілген RSSI

Сапалы RC автомобилі PCBA бағдарламалық жасақтамада ғана емес, аппараттық құралда (бөлек компараторда) қатесіз жұмыс істейді. Егер MCU құлыпталса, аппараттық құрал дроссельді нөлге дейін тартады.

Өндірістік төзімділік және сынау

Жаппай өндіріс айырмашылықтарды көрсетеді. Тығыз төзімділік тұрақты өнімділікті жасайды.

Өндірістің маңызды сипаттамалары

Функционалдық сынақ хаттамасы

Әрбір RC автомобиль PCBA өтуі керек:

1. Қозғалтқышты жүктемесіз сынау-- Ток < 1А, дыбыс естілмейді

2. Тұрақ сынағы-- 2 секунд ішінде 30А, термиялық өшіру жоқ

3. Диапазон сынағы-- Антеннасы төмен ашық алаңда 100 метр

4. Интерференция сынағы-- 10 тақтаны бір уақытта басқарыңыз, арналар қақтығысы болмайды

Жиі қойылатын сұрақтар -- RC Car PCBA айырмашылықтары туралы жалпы сұрақтар

1-сұрақ: Неліктен кейбір RC автомобильінің PCBA конструкциялары апаттан кейін жұптауды жоғалтады, ал басқалары жоқ?

A:Айырмашылық кристалдық осциллятордағы механикалық кернеу болып табылады. Көлікті тоқтатқан апат кенеттен 200--500 Г баяулау импульсін тудырады. Бұл соққы кварц кристалының резонанстық жиілігін екі жолмен ауыстырады:

Механикалық кернеуден жиіліктің ауысуы-- Кристалл дайындамасы G-күшінің әсерінен параллель резонанстық жиілігін минутына 150 бетке дейін өзгерте отырып, уақытша деформацияланады. Егер қабылдағыштың PLL бұл ауысымды бақылай алмаса (көптеген арзан конструкцияларда 50 бет/мин түсіру диапазоны бар), RC автомобиль PCBA құлпын жоғалтады және ешқашан қайта алмайды, себебі деформацияланған кристалдың енді тұрақты ығысуы бар.

Дәнекерлеу қосылысының микро-сынықтары-- Кішкентай HC-49S кристалдарында (ойыншық RC-де жиі кездеседі) ауыр металл корпустары бар. 500 Г-ден төмен корпус инерциясы дәнекерлеу қосылыстарына кернеу береді. Көрнекі тексеруден өткен микро-жарық үзіліссіз байланыс жасайды. RC автомобиль PCBA қосылады (кристал төмен дірілмен жұмыс істейді), бірақ қозғалтқыш дірілдеген бойда істен шығады.

Сапалы RC автомобиль PCBA-дағы шешім:

- Кварцтың орнына MEMS осцилляторын (SiTime немесе ұқсас) пайдаланыңыз. MEMS құрылғылары 50 000 Г жұмыс істейді және қуатты аз тұтынады.

- Егер кварц міндетті болса, төрт нүктелі дәнекерленген 3,2×2,5 мм керамикалық қаптаманы (HC-49S емес) пайдаланыңыз.

- Осциллятор астына аз толтырылған эпоксидті қосыңыз (екі шетіндегі 0,5 мм моншақ соққыны сіңіреді).

Жақсы жобаланған RC автомобиль PCBA байланысын жоғалтпай бетонға бірнеше рет 1 метрлік тамшылардан аман қалады. Жиналған көлікті 1 метрден 20 рет түсіріп, содан кейін қашықтықты тексеру арқылы тексеріңіз. Арзан дизайн 3 немесе 4 тамшыда сәтсіздікке ұшырайды.

2-сұрақ: MOSFET қақпасының жетек конфигурациясы жартылай дроссель кезінде RC автомобильдің PCBA өнімділігіне қалай әсер етеді?

A:Жартылай дроссель (10--40% жұмыс циклі) RC автомобильінің PCBA конструкцияларының көпшілігі олардың әлсіз жақтарын ашатын жерде. Қақпа жетектерінің екі параметрі басым:

Қақпа заряды және Миллер үстірті-- MOSFET ішінара дроссельде ауысқанда, ол Rds(қосу) әлі қол жеткізілмеген сызықтық аймақта (Миллер үстірті) көбірек уақыт жұмсайды. Жоғары жалпы зарядты MOSFET (Qg > 50 nC) толық қосылу үшін 200--300 нс қажет. 10% дроссельде (20 кГц PWM, уақытында 5 мкс) MOSFET тек 4,7 мкс үшін толығымен жетілдіріледі. Сызықтық аймақта қалған 300 нс жылуды (I × V) ретінде таратады. 20А кезінде бұл цикл үшін 300 нс үшін 20А × 6В = 120 Вт -- 30 секунд ішінде түйіспе температурасын қоршаған ортадан 40°C жоғары көтеруге жеткілікті.

Қақпа резисторының мәні-- Ойыншық RC автомобильінің PCBA конструкциялары қарапайымдылық үшін жалғыз 100Ω қақпа резисторын пайдаланады. Бұл 500 нс көтерілу уақытын жасайды. Сапалы конструкциялар бөлек қосу және өшіру резисторларын пайдаланады: 10Ω қосу (жылдам) және 100Ω өшіру (қоңырауды азайту үшін баяу). Бұл 100 нс көтерілу уақытын береді, бұл сызықтық аймақтық шығындарды айтарлықтай азайтады.

Өлшем айырмашылығы-- Динамометрде 25% дроссельде RC автомобиль PCBA-ны 10 минут бойы іске қосу арқылы тексеріңіз. Нашар дизайн қозғалтқыш температурасын 90°C және MOSFET корпусын 110°C көрсетеді. Сапалы дизайн (төмен Qg MOSFETs, бөлек қақпа резисторлары) қозғалтқышты 60 ° C температурада, MOSFET 70 ° C температурада жұмыс істейді. Салқындатқыш тақта 5 × ұзағырақ жұмыс істейді.

3-сұрақ: 100 метрлік RC автомобиль PCBA мен 300 метрлік нұсқа арасындағы антенна дизайнындағы айырмашылық неде?

A:Антеннаның үш дизайны элементтері бірдей 2,4 ГГц таратқыш қуатын (100 мВт заңды шектеу) пайдалану кезінде 200 метрлік айырмашылықты жасайды:

Антеннаның түрі және тиімділігі-- Стандартты 1,6 мм FR-4 тақтасындағы ПХД бақылау антеннасы (төңкерілген-F) 40--50% тиімділікке жетеді (-3 пен -4 дБи күшейту). Сыртқы 1/4 толқындық монопольі (31 мм сым) бар бірдей RC автомобиль PCBA 70--80% тиімділікке (-1,5 дБи) жетеді. Бапталған сәйкестік желісі бар керамикалық чип антеннасы (мысалы, Johanson 2450AT18) 60--65% тиімділікке жетеді. 300 метрлік диапазон үшін тігінен орналастырылған (шассидің ішіне оралмаған) монополды антеннаны пайдаланыңыз.

Жер бетіндегі жазықтықтың өлшемі-- Антеннаның жердегі жазықтығы (қарсы) ұзындығы кемінде λ/4 (31 мм) болуы керек. Сапалы RC автомобиль PCBA конструкциялары РЖ секциясының астында 35 × 40 мм қатты жер аумағын сақтайды. Ойыншық тақталары антеннаны аккумулятордың немесе мотордың жанына орналастырады, тиімді жер жазықтығы 15 мм-ге дейін азайтады. Бұл антеннаны 2,45 ГГц-ке реттейді -- нақты резонанс 2,6 ГГц-ке ауысады, 10 дБ сезімталдықты жоғалтады.

Берілу сызығының кедергісі-- Монополды антенна үшін РЖ IC-ден антеннаны беру нүктесіне дейін 50 Ом тарату желісі қажет. Бұл астында үздіксіз жер жазықтығы бар 1,6 мм FR-4 (микрожолақ) бойынша ені 1,5 мм ізді білдіреді. Сапалы RC автомобиль PCBA екі жағында жер үсті жолдары бар 50 Ом ізін пайдаланады. Ойыншықтар тақталары антеннаны жер жазықтығында ұялары бар ұзындығы 10 мм, 0,3 мм жол (120Ω) арқылы бағыттайды -- жіберілетін қуаттың 40% көрсететін кедергі сәйкессіздігін тудырады.

Тексеру-- PCBA жеткізушісінен 2,45 ГГц жиілікте антенна кедергісін көрсететін Смит диаграммасын сұраңыз. Жақсы дизайн 50Ω ± 5Ω көрсетеді. Нашар дизайн 30 Ом немесе 80 Ом көрсетеді. Бұл жалғыз өлшеу диапазон айырмашылығын кез келген модельдеуден дәлірек болжайды.

Салыстыру кестесі - Ойыншық және хобби RC Car PCBA

Жоғары сапалы RC автомобиль PCBA қымбат компоненттер туралы емес. Бұл дұрыс қақпа жетекі, дұрыс антенна дизайны, ақауға қарсы жабдық және қатаң өндіріс рұқсаттары туралы. MOSFET коммутациясының жоғалуына және радиожиілік жердегі жазықтықтың өлшеміне назар аударыңыз -- бұл екі аймақ нақты әлемде жүргізудегі ең елеулі айырмашылықты тудырады.
