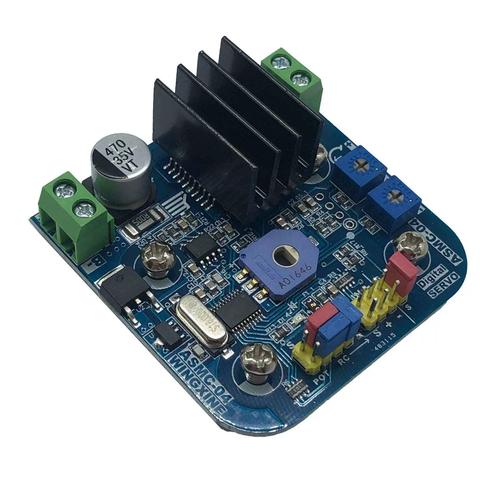

RC Servo PCBA не істеуі керек

RC servo PCBA (оқшауланған драйвер тақтасы немесе ішкі серво басқару тақтасы) үш маңызды функцияны орындайды:

• PWM сигналын генерациялау немесе қабылдау:Басқару импульстерін (50Гц жиілікте 1мс-тен 2мс-ке дейін) позиция командаларына түрлендіреді.
• Қуаттың таралуы:Сервоқозғалтқышқа және IC басқаруға таза 5В немесе 6В жеткізеді.
• Кері байланысты өңдеу:Орынды тексеру және басқару циклін жабу үшін ішкі потенциометрді оқиды.

Сенімділігі жоғары конструкциялар сонымен қатар шамадан тыс жүктемені анықтауға арналған ток датчиктерін және шуға төзімділік үшін оптикалық оқшаулауды қамтиды.

Негізгі техникалық сипаттамалар

Төмендегі параметрлер RC сервобасқару PCBA конструкцияларына арналған салалық стандарттарды білдіреді. Бұл арнайы серво драйвер тақталарына да, біріктірілген қабылдағыш PCBA жинақтарына да қатысты.

Кіріс қуатының техникалық сипаттамалары

Басқару сигналының техникалық сипаттамалары

Ішкі серво PCBA құрамдастары (сервоның ішінде)

Стандартты RC сервосында мына компоненттері бар шағын PCBA бар:

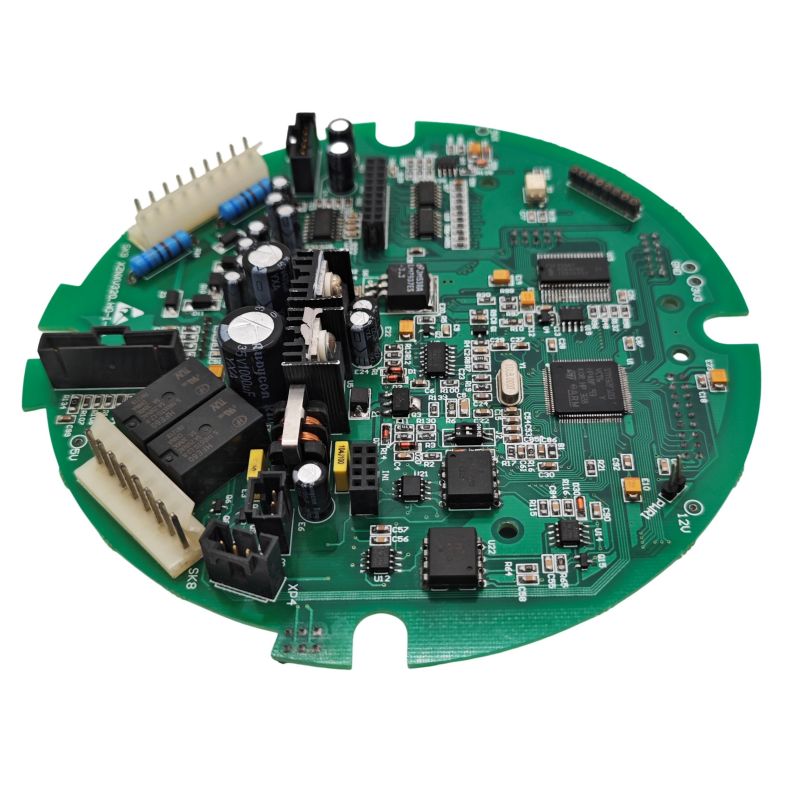

RC Servo сенімділігі үшін PCBA орналасу ережелері

Unixplore Electronics компаниясында біз RC сервосының ақауларының көпшілігі ПХД-да пайда болатынын білеміз. Біз жеткізген әрбір дизайнда сенімді жұмысты қамтамасыз ету үшін осы 8 ережені ұстанамыз.

1. Қуатты бөлу: жұлдызды жерге қосу

• Ешқашан тізбектелген жер. Әрбір серво жерге тұйықталу тікелей қуат көзінің жер нүктесіне оралуы керек.
• Бөлек қуат пен сигнал жерге. Көпсерволық PCBA конструкцияларында жер жазықтығын бөліп, батарея кірісінің жанындағы бір нүктеге қосыңыз.
• Қуатқа арналған із ені: 1,5А үздіксіз ток үшін 1 унция мыспен 1,5 мм ең аз жол енін пайдаланыңыз.

2. Конденсаторды ажырату

Сервоқозғалтқыштар айтарлықтай электр шуын тудырады. Әдеттегі серво 5В қоректендіру желісінде 200 мВ-ға дейін шыңнан жоғарыға дейін шу шығара алады.

Әр сервоконнекторға қажетті ажырату:

• 100 мкФ - 470 мкФ электролиттік конденсатор (қозғалтқыштың қосылуын реттейді)
• 100нФ керамикалық конденсатор (жоғары жиілікті шуды сүзеді)
• Конденсаторларды серво қуат түйреуіштерінен 10 мм қашықтықта орналастырыңыз

Бүкіл PCBA үшін көлемді сыйымдылық: негізгі қуат кірісіне үлкен конденсаторды (1000μF - 4700μF) қосыңыз. Бұл бірнеше серволар бір уақытта іске қосылғанда қызып кетудің алдын алады.

3. PWM сигналын бағыттау

• PWM іздерін қысқа және тікелей ұстаңыз. Ұзын іздер шу үшін антенна ретінде әрекет етеді.
• PWM іздерін қуат сымдарына параллель жүргізуден аулақ болыңыз. Қажет болса, 90 градустық өткелді пайдаланыңыз.
• PWM шығыс істікшесіне 100Ω мен 470Ω сериялы резисторды қосыңыз. Бұл ақаулық жағдайында токты шектейді және қоңырауды азайтады.

4. Серво қосқышының орналасуы

Стандартты 3 істікшелі сервоконнектор (сигнал, VCC, жерге) белгілі бір аралықты қажет етеді:

• Істік аралығы: 2,54 мм (0,1 дюйм) немесе 2,7 мм (жоғары тығыздық)
• Коннектор блогына арналған ПХД қалыңдығы: 1,2 мм - 1,6 мм
• Сигнал түйреуіш орны: әдетте ішкі түйреуіш (3/3 істікшесі 2)
• Қуат реттілігі: GND кірістіру кезінде VCC алдында қосылуы керек

Тығыздығы жоғары конструкциялар үшін сервоконнекторлар арасындағы 2,7 мм аралық сенімді қосылымдарды сақтай отырып, ықшам орналасуға мүмкіндік береді.

5. Басқару MCU үшін кернеуді реттеу

• MCU үшін бөлек LDO пайдаланыңыз, егер бірдей қуат серволарды қуаттаса. Сервотоктың жоғарылауы микроконтроллерді қалпына келтіруге болатын кернеудің төмендеуіне әкеледі.
• Ұсынылатын реттегіш: кемінде 200 мА сыйымдылығы және 1 мкФ кіріс/шығыс конденсаторлары бар 5 В немесе 3,3 В LDO.
• Қорғау диоды: кері полярлықтан қорғау үшін кіріске 1N4007 немесе Шоттки диодын қосыңыз.

6. Мотордағы шуды басу (ішкі серво PCBA дизайны үшін)

Сервоның ішіне кіретін PCBA құрастырсаңыз, шуды басуды тікелей мотор терминалдарына қосыңыз:

• Мотор терминалдары арқылы тікелей дәнекерленген 100нФ керамикалық конденсатор.
• Қосымша экрандау үшін конденсатордың терісін қозғалтқыш корпусына қосыңыз (шуды 200 мВ дейін азайтады).
• Қосымша: Төтенше шу орталары үшін мотор сымдарына феррит моншақтарын қосыңыз.

7. Артық жүктемені анықтауға арналған ток сезу

Жетілдірілген серверлік PCBA конструкциялары ағымдағы бақылауды қамтиды:

• Шунттық резистор: 0,1Ω - 0,5Ω, 1% төзімділік — токқа пропорционал кернеу жасайды
• Дифференциалды күшейткіш: 10-дан 20-ға дейінгі күшейту - шунттағы кернеуді өлшенетін деңгейге дейін күшейтеді
• ADC кірісі: 10-бит минимум — MCU басқару үшін ағымдағы деректерді береді

100мОм шунт 500мА-да 50мВ және 1,5А-да 150мВ шығарады. 5x күшейткіш күшейткішпен бұл 250-750 мВ болады, 3,3 В ADC кірістері үшін жарамды.

8. Оқшаулау және механикалық қорғаныс

Ішкі серво PCBA тақталары физикалық түрде қорғалуы керек:

• Оқшаулағыш таспа: PCBA мен металл серво корпусының арасына электр таспасын салыңыз. Бұл дәнекерлеу қосылыстарының немесе құрамдас сымдардың корпусқа тиіп тұрған қысқа тұйықталуын болдырмайды.
• Конформды жабын: сыртқы немесе жоғары ылғалдылықтағы қолданбалар үшін коррозияны болдырмау үшін акрилді конформды жабынды қосыңыз.

Басқару сигналын генерациялау (MCU кодын қарастыру)

Тиісті PWM генерациясы дірілсіз жұмыс үшін өте маңызды. Міне, негізгі параметрлер:

PWM конфигурациясы

MCU кодының мысалы псевдокод

// 1500μс импульс үшін жұмыс циклін есептеңіз
    // PWM периоды = 20 мс, сағат = 1 МГц алдын ала шкала деп есептейді

    импульстік_ені_біз = 1500
    кезең_саналары = 20000 // микросекундтарда 20 мс
    міндет_саналары = импульс_ені_біз
    set_pwm_duty(баж_сандары)

Тестілеу кезінде PWM сигналын тексеру үшін осциллографты пайдаланыңыз. Импульстің құлаған шеті сервоны позицияны оқу үшін іске қосады.

Жалпы ақаулық режимдері мен түзетулері

Қуатты ауыстыру туралы маңызды ескерту:Оны өшіру үшін ешқашан сервожер желісін ауыстырмаңыз. Жер ашылған кезде, серво PWM сигнал сызығы немесе басқа жолдар арқылы әлі де қуат ала алады, бұл 3,2 В төмен кернеу жұмысына және тұрақсыз әрекетке әкеледі. Әрқашан VCC желісін P-арна MOSFET немесе реле арқылы ауыстырыңыз.

RC Servo PCBA жиі қойылатын сұрақтар

Төменде робототехника инженерлері мен RC жүйесінің дизайнерлерінен жиі алатын үш техникалық сұрақ бар.

1-сұрақ: Неліктен мен ESP32 немесе Arduino арқылы реттелетін PCBA-дан басқарған кезде, менің серволарым кездейсоқ түрде бұралып қалады?

A:Сізде қуат шуы мәселесі бар, әрине. Unixplore Electronics-те ұсынатын диагностикалық реттілік мынада:

1-қадам— Қуат көзін осциллографпен тексеріңіз: Серво қозғалып жатқанда 5В желісін тікелей серво қосқышында өлшеңіз. 200 мВ-тан астам толқынды (шыңнан шыңға) көрсеңіз, ажырату жеткіліксіз.

2-қадам— Көлемді сыйымдылықты қосыңыз: 1000 мкФ пен 4700 мкФ электролиттік конденсаторды қуат кіріс терминалдарына салыңыз. Сервоқозғалтқыштар қозғала бастағанда жоғары кіріс токтарын (3–10 × жұмыс тогы) тартады. Жаппай сыйымдылық болмаса, кернеу 4 В-тан төмен түсіп, басқару IC қалпына келтіріледі немесе дұрыс емес әрекет етеді.

3-қадам— MCU қуатын сервоқуаттан бөліңіз: ең нашар конструкциялар MCU мен серволарды бір кернеу реттегішінен басқарады. Екі бөлек реттегішті пайдаланыңыз:

• MCU және логика үшін бір 5V/500mA LDO.
• Серволар үшін бөлек 5В/3А қуат көзі (немесе тікелей батарея қосылымы).

4-қадам— Әрбір сервоконнекторға ажыратуды қосыңыз: 100μF электролит пен 100nF керамикалық конденсаторды әрбір сервоконнектордың VCC және GND түйреуіштеріне тікелей орналастырыңыз. Керамикалық конденсатор мотор щеткаларынан жоғары жиілікті шуды сүзеді; электролит төмен жиіліктегі ток ұшқындарын өңдейді.

5-қадам— PWM сигналының сапасын тексеріңіз: PWM істікшесін көру үшін осциллографты пайдаланыңыз. Егер сіз көтерілу немесе төмендеу жиектерінде қоңырау (шамадан асып кету) байқалса, MCU істікшесіне 100Ω сериялы резисторды қосыңыз. Бұл сигналды әлсіретеді және жалған іске қосуды болдырмайды.

Төменгі жол:Серво діріл мәселелерінің 90%-ы кодқа байланысты емес, қуатқа байланысты. Алдымен қуат бөлуді түзетіңіз.

2-сұрақ: Бірнеше серволарды (8-ден 16-ға дейінгі арналар) ажыратусыз басқаратын PCBA қалай құрастыруға болады?

A:Бұл қуатты бюджеттеуді және орналасуды жоспарлауды қажет етеді. Міне, 16 арналы PCBA сервоконтроллерінің инженерлік тәсілі.

1-қадам— Жалпы қуат талаптарын есептеңіз:

• Әрбір стандартты серво қалыпты жұмыс кезінде 200-500 мА тартады.
• Ең жоғары тоқтау тогы бір серво үшін 1,5А-дан 3А-ға дейін жетуі мүмкін.
• 16 серво үшін: 16 × 1,5А = 24А ең жоғары потенциалды тарту.

2-қадам— Қуатты бөлуді жобалау:

• Негізгі қуат кірісі: Минимум 30А үшін есептелген 5В-дан 6В-қа дейінгі қуат көзін пайдаланыңыз.
• Кіріс қосқышы: XT60 немесе бұрандалы терминал (кішкентай 2 істікшелі тақырып емес).
• Негізгі қуат іздері: 2 унция мыс қосылған ені 8 мм-ден 10 мм-ге дейін немесе 2-қабатта арнайы қуат ұшағын пайдаланыңыз.
• Шина жолақтары: 15А жоғары токтар үшін мыс шиналарды қосыңыз немесе сыртқы сымдарды пайдаланыңыз.

3-қадам— Қуатты кезеңді бөлуді жүзеге асыру:

• Қалың қуат іздерін (5 мм+) орталық тарату нүктесіне бағыттаңыз.
• Осы сәттен бастап әрбір серво қосқышқа жеке 1,5 мм жолдарды іске қосыңыз.
• Әрбір сервоконнекторға 470 мкФ конденсатор қосыңыз (кірістегі бір үлкен қақпақ емес, бөлінген сыйымдылық).

4-қадам— Сигнал желілері үшін оптикалық оқшаулауды пайдаланыңыз (кеңейтілген):

• Өнеркәсіптік немесе шуы жоғары орталар үшін оптикалық қосқыштарды (мысалы, 4N35 немесе PC817) пайдаланып PWM сигналдарын оқшаулаңыз.
• Бұл мотор шуының MCU-ға қайта қосылуына және қалпына келтіруге жол бермейді.
• Оқшауланған конструкциялар бөлек қуат домендерін қажет етеді (MCU жағы және серво жағы).

5-қадам— Ағымды шектеуді немесе жұмсақ іске қосуды қосыңыз:

• Серво қуатын 10-дан 50 мс-ке дейін арттыру үшін жұмсақ іске қосу схемасы бар MOSFET пайдаланыңыз.
• Бұл барлық 16 сервоның бастапқы ағынының жабдықтауды бұзуына жол бермейді.
• Немесе, серволарды ретімен қосыңыз (әрқайсысы арасында 5 мс кідіріс).

6-қадам— 16+ арна үшін ПХД қабатының стек ұсынысы:

• 1-деңгей: сигнал (PWM, кері байланыс)
• 2-қабат: жер жазықтығы (қатты құйма)
• 3-деңгей: қуат жазықтығы (5В немесе Vservo)
• 4-қабат: сигнал немесе қосымша жер

Бұл стек цикл аймағын азайтады және арналар арасындағы EMI азайтады.

3-сұрақ: Мен әртүрлі серво брендтер (Futaba, Hitec, Spektrum, жалпы) үшін бірдей PCBA дизайнын пайдалана аламын ба?

A:Иә, үйлесімділік туралы үш маңызды мәселе бар.

Қарастыру 1— PWM сигналының стандарттары сәйкес: Барлық RC серволары 1 мс-тен 2 мс импульстары бар бірдей 50 Гц PWM стандартын пайдаланады. PCBA PWM генерациялау логикасы әмбебап жұмыс істейді.

Қарастыру 2— Қуат талаптары айтарлықтай өзгереді:

Сіздің PCBA сіз пайдаланғыңыз келетін ең жоғары ток сервосына арналған болуы керек. Көптеген стандартты және жоғары айналу моменті серволарын қамту үшін бір арнаға үздіксіз 2А және 5А шыңына арналған дизайн.

Қарастыру 3— Коннектордың үйлесімділігі:

• Көптеген серволар 2,54 мм (0,1 дюйм) аралығы бар стандартты 3 істікшелі әйел тақырыбын пайдаланады.
• Сигнал пинінің орны брендке байланысты өзгереді:
  • Футаба: Сигнал - ең ішкі түйреуіш (2-пин)
  • Hitec және Spektrum: сигнал үлгіге байланысты 1 немесе 3 түйреуіш
• PCBA құрылғысын анық белгіленген түйреуіштермен (S, +, –) жасаңыз. 3 істікшелі ерлер тақырыбын (стандартты серво ұзартқыш кабелі сияқты) пайдаланыңыз, осылайша кез келген серво тікелей қосыла алады.

Қарастыру 4— Ішкі PCBA сервосы (серво ішіндегі) бір-бірімен алмастырылмайды: Серво корпусының ішіне кіретін ішкі PCBA құрастырып жатсаңыз (бастапқы басқару тақтасын ауыстыратын), бұл брендке тән. Әртүрлі серволар әртүрлі болады:

• Потенциометрдің кедергі мәндері (5кОм және 10кОм)
• Қозғалтқыш өлшемдері және ағымдағы рейтингтер
• Механикалық монтаждау тесіктерінің орындары
• Корпус өлшемдері

Ішкі PCBA дизайны үшін түпнұсқаны кері құрастырыңыз немесе дәл сол сервомодель үшін егжей-тегжейлі сипаттамаларды алыңыз. Сыртқы драйвер PCBA конструкциялары үшін (стандартты сервоконнекторларға қосылатын тақта) үйлесімділік барлық негізгі RC брендтерінде тамаша.

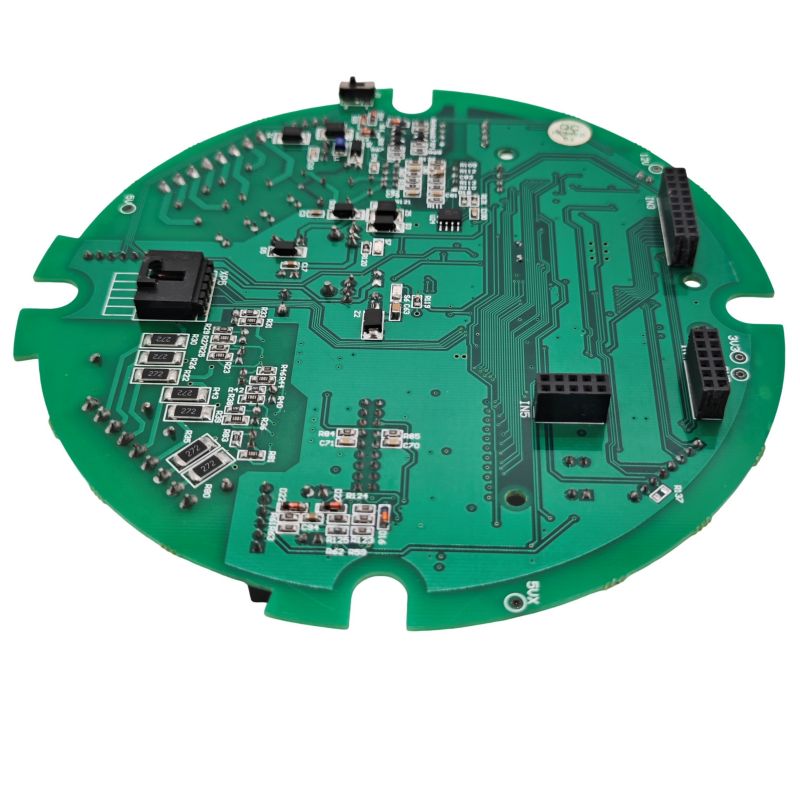

RC Servo PCBA сынау

Өндіріс үшін дизайнды мақұлдамас бұрын мына бес сынақты орындаңыз:

Қысқаша мазмұны: Сенімді RC Servo PCBA құрастыру

Мықты RC серво PCBA бес инженерлік шешіммен анықталады:

1. Адекватты көлемді сыйымдылық(1000μF - 4700μF) негізгі қуат кірісінде.
2. Бөлек қуат домендеріMCU (LDO реттеледі) және серволар (тікелей батарея немесе жоғары ток реттегіші) үшін.
3. Жұлдызша жерге қосубөлек қуат және сигнал жерге қайтару.
4. Конденсаторларды ажыратуәрбір сервоконнекторда (100μF электролиттік + 100nF керамика).
5. PWM сигналын дұрыс кондициялаусериялы резисторлармен және қысқа іздермен.

Көпсерволық конструкциялар үшін (8+ арна) қуат пен жер бетінде арнайы бөлінген 4-қабатты ПХД пайдаланыңыз. Ішкі серво PCBA конструкциялары үшін корпустың қысқа болуын болдырмау үшін қозғалтқыштың шуды басу (мотор терминалдары арқылы 100нФ) және оқшаулағыш таспаны қосыңыз. Бұл тәжірибелер RC және робототехника қолданбаларында дәйекті түрде дірілсіз жұмыс пен ұзақ мерзімді сенімділікті қамтамасыз етеді.
