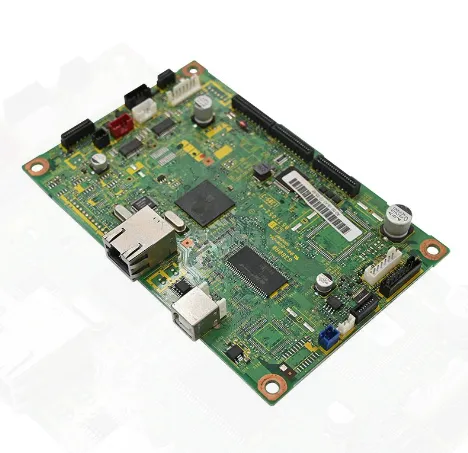

Сағат Unixplore Electronics Co., Ltd., біз жылдарды алдыңғы қатарда өткіздікрадар детекторы PCBAөндіріс. Автокөлік, қауіпсіздік және өнеркәсіптік зондтау қолданбалары бойынша клиенттермен жұмыс істей отырып, біз бір қиындықтың тіпті ең тәжірибелі инженерлік командаларды қайта-қайта жеңетінін көрдік: жұмыс анықтамалық дизайны мен нақты әлемде тұрақты түрде жұмыс істейтін өндіріске дайын PCBA арасындағы ренжітетін алшақтық.

Сіз сонда болған шығарсыз. Анықтамалық тақта зертханада әдемі жұмыс істейді. Сіздің жеке PCB? Анықтау диапазоны қысқарады. Бірліктен бірлікке жабайы вариация. Немесе одан да жаманы — сізді бірінші деңгейге қайтаратын EMC сертификаттау сәтсіздігі.

Бұл проблемалар сәттілік емес. Олар масштабта жоғары жиілікті тізбектерді жобалау және өндіру үшін қажет нәрсені жете бағаламаудың болжамды нәтижесі. Арнайы радар детекторының PCBA өндірушісі ретінде практикалық тәжірибемізге сүйене отырып, біз сізге нақты қиындықтарды шешуге көмектесеміз және одан да маңыздысы оларды кезең-кезеңімен шешу жолдарын көрсетеміз.

Түбірлік себептер: Неліктен радарлық PCBAs төмен жұмыс істейді

Радар PCBA микротолқынды жиіліктерде жұмыс істейді - 24 ГГц, 60 ГГц немесе тіпті 77 ГГц. Бұл жиіліктерде ПХД субстраты пассивті қосылым болуды тоқтатады және РЖ схемасының белсенді бөлігіне айналады. Бұл іргелі ауысым төменгі жиіліктерде жоқ сәтсіздік режимдерін енгізеді.

Міне, біз бірнеше рет рельстен шығып кеткен жобаларды көрдік:

• Пакеттен топтамаға сәйкес келмеуі: Дәл бірдей дизайн файлдарын пайдалану арқылы әртүрлі өндірістер ADC амплитудасының 10-15% ауытқуларын жасай алады. Біз мұны РЖ ізінің кедергісін тікелей өзгертетін өндірістік төзімділіктерге – із ені, мыс аралығы және диэлектрлік тұрақты (Dk) ауытқуларына байқадық. Қатаң процесті басқарусыз «бірдей» тақталар бірдей жұмыс істемейді.

• Пайдаланушы тақталары және анықтамалық дизайн: чип бірдей. Конфигурация бірдей. Дегенмен, сіздің тақтаның анықтау бұрышы бағалау модуліне қарағанда айтарлықтай тар. Біздің тәжірибемізде бұл әдетте радар чипі (әсіресе AIP — Пакеттегі антенна—құрылғылар) мен ПХД жер үсті ұшағы арасындағы РЖ оқшаулануының нашар екенін көрсетеді. Жер қабаты сәулелену үлгісін бұрмалай отырып, энергияны шағылыстырады немесе қайта сәулелендіреді.

• EMC/EMI сертификаттау қорқыныштары: радар өнімдері FCC, CE және басқа нормативтік стандарттардан өтуі керек. Егер EMC/EMI бірінші күннен бастап дизайнға енгізілмесе, қайта жөндеуді жөндеу қымбат және жиі жеткіліксіз. Біз соңғы минуттағы «түзетулер» жағдайды нашарлататын бірнеше жобаларды құтқардық.

• Өріс ақаулары: барлық зертханалық сынақтардан өткен тақта әлі де өрісте сәтсіздікке ұшырауы мүмкін. Температураның ауытқуы, діріл, қуат көзінің шуы және ылғалдылық стендтік тестілеу ешқашан ұстанбайтын әлсіздіктерді көрсетеді. Сондықтан қоршаған ортаның сенімділігі сіздің дизайныңыз бен сынақ стратегияңыздың бір бөлігі болуы керек.

PCBA сенімді радар детекторын құру бойынша біздің қадамдық нұсқаулық

Жылдар бойы біз жобаланғандай жұмыс істейтін радарлық PCBA-ларды жүйелі түрде жеткізетін жүйелі тәсілді әзірледік - сериядан кейін топтама. Міне біздің ойын дәптері.

1-қадам: Дұрыс субстратты таңдаңыз – бұл міндетті емес

Миллиметрлік толқын жиіліктерінде субстратты таңдау жасау немесе үзу болып табылады. Стандартты FR-4? Бұл 100 МГц үшін жақсы. 24 ГГц және одан жоғары жиілікте оның жоғары жоғалту тангенсі (Df) және тұрақсыз диэлектрлік тұрақты (Dk) өнімділігіңізді төмендетеді.

Біз не іздейміз:

• Dk (Диэлектрлік тұрақты) – Кедергі консистенциясын анықтайды. Мұндағы вариация өнімділіктің өзгеруін білдіреді.

• Df (диссипация коэффициенті) – жоғары Df кірістіру жоғалтуының жоғарырақ мәніне тең. Жоғары жиіліктерде тіпті кішігірім айырмашылықтар маңызды.

• Біздің материалды ұсыныстарымыз:

• Rogers 4350B (Dk 3.5, Df 0.0037) – 24 ГГц және 77 ГГц конструкцияларына арналған біздің таңдауымыз. РЖ өнімділігі мен үнемділігінің тамаша теңгерімі.

• Rogers 4003C (Dk 3.4, Df 0.0027) – Төменгі шығын, партиядан топтамаға тамаша тұрақтылық. Жүйелілік сіздің басты басымдығыңыз болған кезде өте қолайлы.

• Rodgers RO3003 (Dk 3.0, Df 0.0013) – ең талап етілетін миллиметрлік толқынды алдыңғы бөліктер үшін өте төмен шығын.

Шығынды ескеретін тәсіл: Бюджеттік шектеулері бар жобалар үшін біз жиі гибридті жинақтарды ұсынамыз — жоғары жиілікті материалдарды (мысалы, Роджерс) тек РЖ-критикалық қабаттарда, басқа жерде FR-4 пайдаланады. Ол жұмыс істейді, бірақ өндіру процесін мұқият бағалауды талап етеді.

Фабрикадан кеңес: Біз осы жоғары жиілікті материалдардың тұрақты қорын ұстаймыз. Бұл жай ғана ыңғайлылық туралы емес — ол жеткізу уақытын қысқартады және бір тапсырыстан екіншісіне материалдық өзгермелілікті жояды.

2-қадам: Орналасуды меңгеру – РФ – бұл құпия емес, пән

РЖ орналасуы жиі қара сиқыр сияқты сезіледі. Бірақ тәртіп пен тәжірибенің арқасында ол болжамды ғылымға айналады. Міне, біз ешқашан бұзбайтын ережелер:

• Кедергілерді қатаң бақылау: РЖ іздерін бір жақты 50 Ом (100 Ом дифференциал) дейін басқару керек. Біз ±8% төзімділікті мақсат етеміз — бұл салалық стандарттан ±10% қатаңырақ. Бұл ПХД өндірушісімен тығыз ынтымақтастықты және ең маңыздысы, әр топтама үшін кедергі сынағы есептерін қажет етеді.

• Конденсаторларды ажырату мүмкіндігінше жақындаңыз: радар чиптері өтемақы үшін сыртқы конденсаторларды қажет ететін LDO пайдаланады. Бұл қақпақтарды BGA шарларының дәл жанына қойыңыз. Тіпті бірнеше миллиметр қосымша ұзындықтың өзі қуат жеткізу желісін тұрақсыздандыратын паразиттік индуктивтілікті қосады. Қақпақтарды жалқау орналастырудан туындаған «жұмбақ» сәтсіздіктерді біз санаудан гөрі түзеттік.

• Ешқашан жердегі жазықтықты бөлмеңіз: жердегі жазықтық RF бөлімдерінің астында үзіліссіз және үзілмейтін болуы керек. Бөлінген жер ұшағы ұзағырақ, индуктивті қайтару жолын жасайды және одан да жаманы шу шығаратын антенна сияқты әрекет етеді. Егер сигналдарды жердегі жазықтық арқылы бағыттау керек болса, екі рет ойланыңыз. Әдетте бұлай етпеу керек.

• Қуат іздері токты қауіпсіз өткізуі керек: бұл қарапайым болып көрінеді, бірақ біз 1А қуат іздері тым тар болатын конструкцияларды үнемі көреміз. Our rule: use at least 16mil (0.4mm) width for 1A current. Кез келген жұқа нәрсе кернеудің төмендеуін және термиялық мәселелерді тудырады.

• AIP антеннасының оқшаулануы: Егер радар чипіңіз Antenna-in-Package (AIP) дизайнын пайдаланса, антенна мен ПХД жердегі жазықтығы арасындағы бос орынға ерекше назар аударыңыз. Бірінші жер қабатының биіктігін ұлғайту немесе паразиттік құрылымдарды қосу - радиация үлгісін бұрмалайтын жер бетіндегі шағылысуларды күрт азайтуы мүмкін.

3-қадам: Тәртіппен өндіріс – жүйелілік – бәрі

Егер сіз оны сенімді түрде жасай алмасаңыз, тамаша дизайнның құны жоқ. Бұл жерде көптеген жобалар сүрініп, озық өндірістік мүмкіндіктерге салған инвестициямыз өз жемісін береді.

Біздің өндірістік стандарттарымыз:

• Жетілдірілген SMT/DIP мүмкіндігі: Біз 0201 пассивті және 0,4 мм қадамдық BGA/QFN пакеттерін өңдеуге арналған. Егер сіздің өндірушіңіз мұны істей алмаса, кетіп қалыңыз.

• IPC сәйкестігі: біз  IPC-6012 (қатаң ПХД біліктілігі) және IPC-A-610  (электрондық жинақтардың қабылдануы) келісуге жатпайтын негізгі көрсеткіштер ретінде ұстанамыз.

• 100% RF функционалдық тестілеу (FCT): Бұл өте маңызды. AOI және АКТ дәнекерлеу және қосылу мәселелерін шешеді, бірақ олар РЖ өнімділігін өлшемейді. Біз әрбір тақтаны анықтау ауқымы, сезімталдық және сигнал күші үшін сынаймыз. Біз осылайша тақталар жеткізілмей тұрып, топтамадан топтамаға вариацияны ұстаймыз және жоямыз.

Батареямен жұмыс істейтін конструкциялар үшін қуатты басқару: Смарт құлыптар, сенсорлар және IoT радар детекторлары үшін ұйқы режиміндегі қуатты тұтыну негізгі ұрыс алаңы болып табылады. Біздің конструкциялар микроамп деңгейіндегі ұйқы токтарына қол жеткізу үшін өте төмен тыныштық тогы бар және мұқият оңтайландырылған қуат топологиялары бар PMIC құрылғыларын пайдаланады.

4-қадам: Басқалардың қателіктерінен және біздің тәжірибемізден үйреніңіз

Әр қателікті өзіңіз жасаудың қажеті жоқ. Мыңдаған радар жобаларынан біз не үйрендік:

• Анықтамалық дизайннан бастаңыз, бірақ оның неліктен жұмыс істейтінін түсініңіз: TI, Infineon, NXP және басқалардың анықтамалық дизайндары белгілі бір себептермен бар. Олар дәлелденген. Біз оларды ұсыныс емес, бастапқы нүкте ретінде қарастырамыз. Модификацияларды ұсынғанда - изоляторды қосу немесе конденсатордың мәнін өзгерту - біз әрбір өзгерісті модельдеу және прототип сынағы арқылы тексереміз.

• «Кішігірім» өзгерістерге назар аударыңыз: біз бір кездері SPI желісіне 12pF ажырату конденсаторын қосу ADC амплитудасының ауытқуларына әкелетін дизайнды көрдік. Негізгі себеп? Конденсатордың өзі емес, жердегі секіру және қақпақты орналастыру. Сабақ: басқаша дәлелденбейінше әрбір өзгерісті маңызды деп есептеңіз.

• Күмәндансаңыз, модульден бастаңыз: Егер сіздің командаңыз РЖ дизайнымен таныс болса, орнатылған радар модулінен (мысалы, ICL1112 негізіндегі 24 ГГц конструкциялары немесе ұқсас) бастауды қарастырыңыз. Бұл модульдер антеннаны, RF алдыңғы жағын және негізгі жолақ мәселелерін шешіп қойған. Сіз оларды жүйеңізге әлдеқайда төмен тәуекелмен біріктіре аласыз.
