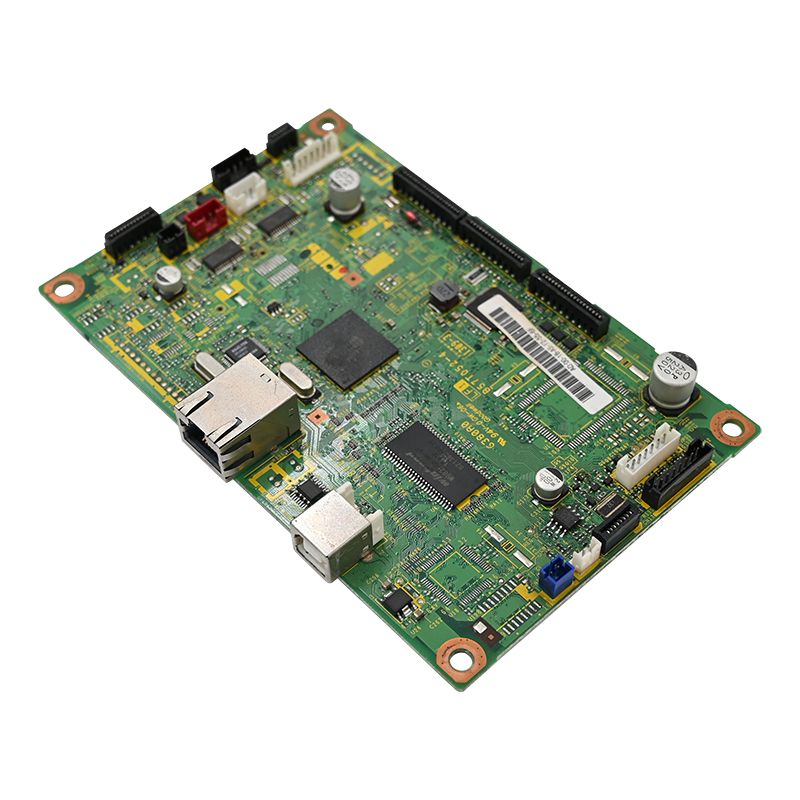

Көптеген аппараттық инженерлер қиын жолды үйренетін OBD сканері PCBA туралы 10 суық факт

OBD сканерін қосыңыз, сонда телефон қозғалтқыштың айналу жылдамдығы, салқындатқыш температурасы және ақаулық кодтарымен жанады. Бұл USB дискісін қосу сияқты қарапайым көрінеді.

Бірақ ішіндегі PCBA жай ғана «Bluetooth қосылған протокол түрлендіргіші» деп ойласаңыз, сіз автомобиль электроникасына не кіретінін бағаламайсыз. Мұнда 10 суық, ауыр фактілер барOBD сканері PCBAдизайн және өндіріс — оны деректер парағына айналдырмайтын, бірақ оны далалық сәтсіздікке айналдыратын шындық түрі.

1. OBD-II қосқышындағы үш түйреуіш 25 жылдан астам уақыт бойы «сақталған»

OBD-II қосқышында 16 түйреуіш бар. Стандарт олардың бірнешеуін нақты анықтайды:

• 4 түйреуіш — шасси жерлеу

• 5 түйреуіш — сигналдың жері

• 16 түйреуіш — батарея қуаты (оталдыру кілтінің орнына қарамастан әрқашан қосулы)

• 6 және 14 түйреуіш — CAN_H және CAN_L (2008 жылдан бері басым протокол)

• Pin 7 — K-Line (ISO 9141-2 / KWP2000, ескі еуропалық және азиялық көліктерде кездеседі)

• 2 және 10 түйреуіш — SAE J1850 PWM (Ford) / VPW (GM)

Содан кейін басқалары бар:

1, 3, 8, 9, 11, 12 және 13 түйреуіштер ресми түрде «өндірушінің қалауы» ретінде белгіленген.

Mercedes ояту сигналы ретінде 1 түйреуішті қолдануы мүмкін. GM төмен жылдамдықты CAN жолын 12 түйреуіш арқылы бағыттауы мүмкін. Volkswagen қауіпсіздік жастықшасының модуліне қол жеткізу үшін арнайы диагностикалық арна үшін 3-ші пинді сақтауы мүмкін.

Суық факт: тек CAN (6/14 түйреуіштер) және K-Line (Pin 7) бағыттайтын PCBA шығарындыларды тексеруден өтеді және қозғалтқыштың RPM мәнін жақсы оқиды. Бірақ руль бұрышының сенсоры деректеріне, ABS сорғы ақпаратына немесе қауіпсіздік жастығы модулінің жадына қол жеткізу үшін - бұл «жақсартылған» диагностика көбінесе өндірушінің қалауы бойынша осы түйреуіштер арқылы өтеді. Егер PCBA-да оларға бағытталған іздер болмаса, микробағдарлама OTA жаңартуларының ешбір саны бұл функцияның құлпын ешқашан ашпайды. Аппараттық қолдау бір жақты есік болып табылады.

2. Бір чипсет, әртүрлі ПХД орналасуы — Көлік қамтуындағы 30%-ға дейінгі айырмашылық

Екі PCBA дәл сол MCU және дәл CAN қабылдағышын пайдаланады. Біреуі 2015 жылғы BMW-ге мінсіз қосылады. Екіншісі байланыс орната алмайды.

Кінәлі көбінесе бір детальға түседі: CAN дифференциалдық кедергіні басқару.

CAN шинасы 100Ω ± 10% дифференциалды кедергіні қажет етеді. Егер іздің ені мен аралығы қате есептелсе және кедергі 85Ω немесе 115Ω дейін ауытқитын болса, сигнал шағылыстары орын алады. Көз диаграммасы жабылады. Төмен жылдамдықта (250 кбит, ескі көліктерге тән) жүйе әлі де жұмыс істеуі мүмкін. Бірақ 2015 жылдан кейінгі еуропалық көліктерде CAN-FD 2 Мбит/с, тіпті 5 Мбит/с жылдамдықпен жұмыс істейді — импеданс сәйкес келмейтін тақта жай ғана қол алысуға жарамайды.

Суық факт: «Барлық 1996 және одан жаңа көліктермен үйлесімді» деп мәлімдейтін көптеген арзан сканерлер жоғары жылдамдықты хаттамалар үшін нөлдік кедергі оңтайландыруы бар бірнеше өнім ұрпақтарында бірдей Gerber файлдарын қайта пайдаланады. Олар ескі Toyota-да тамаша жұмыс істейді, бірақ тіпті жаңа Mercedes-де өздерін анықтай алмайды — микробағдарлама дұрыс емес болғандықтан емес, ПХД іздері физикалық түрде ерекшеленбегендіктен.

3. 9V–36V кіріс диапазоны «әмбебап үйлесімділік» туралы емес — бұл аман қалу туралы

OBD коннекторындағы 16 түйреуіш электр қуатын тікелей көлік батареясынан алады. 12 В жүйесінде генератордың шығысы 13,8 В пен 14,4 В арасында жұмыс істейді. 24 В коммерциялық көліктерде қалыпты жұмыс кернеуі 27 В пен 29 В арасында болады.

Бірақ тұрақты күйдегі кернеу қауіп төндірмейді. Өтпелі құбылыстар:

• Айналдырғыш айналу кезінде батареяны ажырату 60В-тан 100В-қа дейінгі индуктивті жүктеменің төгілуін тудырады.

• Істен шыққан кернеу реттегіші шинаның кернеуін 36 В-тан жоғары жібере алады.

• Кабельдің дұрыс емес полярлығымен секіру немесе 24 В жүйесін 12 В көлік құралына қосу - толық 24 В кернеуін тікелей OBD портына бере алады.

Суық факт: PCBA қуат кірісіндегі TVS диоды әдетте 30 В және 33 В арасындағы бұзылу кернеуімен таңдалады. Тым төмен таңдаңыз — және TVS қалыпты 24 В жүйе жұмысы, өзін және төменгі ағынды тізбектерді қуыру кезінде қысады. Тым жоғары параметрді таңдаңыз — және DC-DC түрлендіргіші әлдеқашан зақымдалғанша TVS әрекет етпейді. Бұл мән ешбір анықтамалық дизайнда табылмайды. Бұл ондаған көлік үлгілеріндегі OBD портының кернеуінің нақты толқын пішіндерін өлшеуден келеді. Деректер кестелері бұл туралы айтпайды.

4. OBD түйреуіштерінің нақты қызмет ету мерзімі кірістіру циклдары емес - бұл діріл шаршауы

Сатып алу сипаттамаларында OBD қосқышы үшін жиі «5000 кірістіру циклі» көрсетіледі. Бірақ өріс қайтарулары басқа оқиғаны айтады: түйреуіштер тозған жоқ — дәнекерлеу қосылыстары жарылған.

Механизм қарапайым:

OBD порты бақылау тақтасының астындағы көліктің металл шассиіне орнатылған. Көлік соққыға соғылған кезде порт шассимен бірге дірілдейді. Сканер корпусы (әсіресе экрандары мен батареялары бар ауыр үлгілер) сол 16 істікшенің екінші ұшына ілініп, консоль тұтқасы ретінде әрекет етеді.

Әрбір жылдамдықтың төмендеуі дәнекерленген қосылыстағы бір иілу кернеу цикліне айналады. Бір жыл күнделікті көлік жүргізу = шамамен 10 000 жылдамдықты азайту = 10 000 шаршау циклі.

Суық факт: OBD коннекторының қызмет ету мерзімінің нақты анықтаушысы түйреуіштердегі алтын жалатылған қалыңдық емес — бұл сканер корпусының ауырлық орталығы және PCBA салмағының таралуы. MCU мен батареяны штепсельдік ұшына жақынырақ орналастыру және дисплейді алысырақ қою ауырлық орталығын алға жылжытады, бұл түйреуіштердегі иілу моментін күрт төмендетеді. Кейбір конструкциялар PCBA-ға орнату тесіктерін қосады және жүктемені бөлісу үшін корпустың ішіндегі металл кронштейндерді пайдаланады. Бұл корпусты ашқан кезде көрінеді — және ол сізге дизайнердің машина жасауды немесе жай электротехниканы түсінгенін бірден айтады.

5. CAN қабылдағыштың ұйықтау тогы көліктің батареясын үш айдан аз уақыт ішінде біте алады.

Көптеген OBD сканерлері шексіз розеткаға қосылып қалады. Иесі олардың сонда екенін ұмытып кетеді.

Жақсы жобаланған PCBA-да MCU терең ұйқыға өтеді және CAN трансивері күту режиміне ауысады. Тақтаның жалпы күту тогы 50 мкА және 100 мкА аралығында болуы керек.

Бірақ трансивер күту режиміне конфигурацияланбаған болса (немесе микробағдарлама оны дұрыс қоспаса), қабылдағыш 5 мА-дан 10 мА-ға дейін тарта отырып белсенді тыңдау режимінде қалады. Multiply 5 mA by 24 hours by 90 days — that's 10.8 Ah of battery capacity. Әдеттегі жеңіл автокөлік аккумуляторы 50-ден 60 Ah-ға дейін.

Суық факт: OBD коннекторындағы 16 істікшелі батарея қуатымен жұмыс істейді, тұтану арқылы қосылмайды. Қосылған кез келген сканер жылына 365 күн тәулік бойы қуат алады. Күту режиміндегі токтың небәрі 0,1 мА айырмашылығы розеткаға қосулы күйде қалдыруға болатын сканер мен батареяны үш ай бойы үнсіз өшіретін сканер арасындағы айырмашылық болуы мүмкін. Бұл параметр ҒЗТКЖ кезінде сирек өлшенеді, бірақ ол кепілдік қайтарымының жетекші үлесі болып табылады.

6. Автокөлік санатындағы конденсаторлар OBD қолданбаларында 10 есе көп коммерциялық деңгейден асып түседі.

Екі 100 мкФ / 25 В MLCC конденсаторларын алыңыз:

Жазда көлікке қосылған OBD сканері: терезелер жабылған кезде кабина температурасы 70°C қа жетуі мүмкін. PCBA-дан өздігінен жылытуды қосыңыз және конденсатордың дене температурасы 85°C-тан оңай асып кетеді.

Бұл температурада коммерциялық конденсаторлар тез бұзылады — электролит кебеді, сыйымдылық төмендейді, ESR көтеріледі және қуат рельсінің толқыны MCU кездейсоқ қалпына келтірілетін нүктеге дейін артады.

Суық факт: барлық конденсаторларды AEC-Q200 сыныбына дейін жаңарту бір платаға шамамен  0,50 $ қосады    жалпы BOM құнының 2%-дан азы. Бұл жаңартуды өткізіп жіберу өрістің орындалу жылдамдығын екі есе арттыруы мүмкін. Бірақ бұл сатып алу бөлімі «тек сыйымдылық пен кернеу рейтингіне сәйкес келеді» деген кезде кесілетін бұрыш. The real experts ask for the AEC-Q200 certificate and the high-temperature load life test report — not just the datasheet page.

7. "FR-4" материалдың сипаттамасы емес — бұл тұтанғыштық рейтингі

OBD сканерлері әсіресе солтүстік базарларда қатты суықты көреді.

Канада, Скандинавия, Солтүстік-Шығыс Қытай — -30°C қысқы температура әдеттегідей. Суық іске қосу кезінде PCBA бірнеше минут ішінде -30°C-тан сорғыштың астындағы температураға дейін термиялық соққыға ұшырайды.

Стандартты FR-4 ламинатында 130°C-тан 140°C-қа дейінгі Tg (әйнек өту температурасы) бар - бұл жоғары жақта жеткілікті болып көрінеді. Бірақ төменгі жағында стандартты эпоксидті шайыр -25 ° C төмен сынғыш болады. Мыс төсемі мен субстрат арасындағы адгезия нашарлайды. After several dozen cold-thermal cycles, micro-cracks can form under BGA solder balls — leading to intermittent failures that show up as "won't connect when cold, but works fine when warmed up."

Суық факт: "FR-4" жай ғана тұтанғыштық рейтингі — ол термиялық сенімділік туралы ештеңе айтпайды. Шынайы автомобильге арналған ПХД материалдары (мысалы, Shengyi S1000-2M немесе Taiyo TUC сериялары) Tg арқылы ғана емес, CTE (жылулық кеңею коэффициенті), Td (ыдырау температурасы) және CAF (өткізгіш анодты жіп) кедергісі арқылы анықталады. Ең маңыздысы, олар -40°C пен +125°C аралығындағы 1000 термиялық соққы циклінен өтуі керек. Жай ғана «FR-4» деп жазылған сатып алу спецификациясы мағынасыз. Арнайы ламинат сыныбын және жеткізушінің атын талап  талап    ақпаратты сатып алушыларды басқа бір                                                                               нен ажырататын нәрсе болып табылады .

8. 4 түйреуіш пен 5 түйреуіш екі бөлек негіз болып табылады — оларды тақтада біріктіруге болмайды

4 түйреуіш шассидің жерленуі (қуатты қайтару). 5 түйреуіш сигналдың жері (датчик анықтамасы). Көлік жағында олар бір-бірімен байланысты, бірақ әртүрлі жолдар арқылы:

• 4 түйреуіш жоғары ток өткізеді және оның қайтару жолында кернеудің төмендеуіне ие.

• 5 түйреуіш елеусіз ток өткізеді және төмен деңгейлі сигналдар үшін сілтеме ретінде қызмет етеді.

Егер PCBA коннектордағы 4 және 5 түйреуіштерді тұйықтайтын болса, оның салдары сигналдың жер бетіндегі шудың жоғарылауы болады — бұл CAN трансиверінің жалпы режимдегі кернеуін арттырады және бит қателік жылдамдығын төмендетеді.

Суық факт: жақсы PCBA дизайны 4 және 5 түйреуіштерді негізгі жер жазықтығына бөлек бағыттайды, феррит моншақ немесе қуат кіру нүктесіндегі 0Ω резистор арқылы бір нүктелі қосылыммен. Бұл бір деталь CAN сигналының шуылға қатынасын күрт жақсартады. Анықтамалық схема оны әрдайым дерлік дұрыс көрсетеді. Бірақ Layout кезінде көптеген инженерлер маршруттау кеңістігін үнемдеу үшін оларды бір-біріне қысқартады — бұл қате  схемада  көрінбейтін, бірақ EMC сынауында қатесіз.

9. Кейбір көліктерде 16 түйреуіш «таза» батарея қосылымы емес

Көптеген көліктерде 16 түйреуіш сақтандырғыш арқылы батареяның оң терминалына тікелей қосылады.

Бірақ белгілі бір американдық               үлгілерінде өндіруші кері токтың алдын алу және OBD тізбегін қорғау үшін диодты немесе PTC термистор түтеуіш 16 пайдасымен  серияға енгізеді.

Бұл білдіреді:

• Сканер нақты батарея кернеуінен 0,3В-тан 0,7В-қа аз көреді (диодтың тікелей кернеуінің төмендеуіне байланысты).

• Егер PMIC төмен кернеуді құлыптау (UVLO) шегі тым жоғары орнатылса, мысалы, 10 В төмен өшірілсе, сканер суық иілу немесе төмен жұмыс режимі кезінде іске қосылмауы мүмкін.

Суық факт: Кейбір OBD сканерлері «көлік құралдарын таңдайды» — олар модельдің бір үлгісінде жұмыс істейді, бірақ бір өндірістік желідегі бірдей көлікте емес. Түбірлік себеп көбінесе дәл осы диодтың төмендеуіне байланысты. Experienced hardware engineers set the PMIC UVLO threshold below 7V — ensuring the scanner starts even under the most extreme combination of diode drop, voltage sag, and cold-temperature battery depression. Көптеген дизайнерлер анықтамалық дизайнның 10V UVLO-ны көшіреді және бұл туралы ешқашан ойламайды - далалық шағымдар келгенше.

10. Барлық функционалдық сынақтар бірдей жасалмайды

ӘрOBD сканері PCBAжөнелту алдында өндірістік желіде функционалдық сынақтан (FCT) өтеді. Бірақ «функционалдық тестілеу» өте әртүрлі нәрселерді білдіруі мүмкін:

Суық факт: Бекітілген үлгіні тестілеу тек «қабылдағыш түйреуіштердің артқа дәнекерленбегенін» тексереді. Толқын пішінінің сынағы кедергінің сәйкестігі, тоқтату резисторлары, TVS дәнекерлеуі және жалпы режимдегі дроссель полярлығының барлығы дұрыс екенін         — себебі әрбір жеке қабат мәселесі толқын пішінінде қолтаңба қалдырады: амплитудасы төмен, жалпы режимнің ауытқуы немесе баяу жиектер. Зауыт толқын пішінін тестілеуді жүргізеді ме, жоқ па - бұл «зауыттық QC тапсырады» және «тұтынушының көлігіндегі жұмыс» арасындағы ең күшті болжам. Және баға айырмашылығы? Көбінесе сынақ қондырғысының дизайнының күрделілігінде және сынақ станциясының цикл уақытында. Мұнда инвестиция салуға дайын жеткізушілер - бұл өрістің сенімділігін түсінетін жеткізушілер.

Дұрыс жобаланған OBD сканері PCBA ешқашан «компоненттерді дәнекерлеу және ол жұмыс істейді» сияқты қарапайым емес.

16 OBD түйреуіштерінің қайсысынан бағытталады және қайсысы пайдаланылмай қалады — ең жақын вольтке көрсетілген нақты TVS бұзылу кернеуіне дейін; CAN іздеріндегі дифференциалды кедергі бақылауынан әрбір конденсатордағы AEC-Q200 дәрежесіне дейін — әрбір бөлшек өнімнің жай ғана «функционалды» немесе шын мәнінде «сенімді» екенін анықтайды. Ол далада үш ай өмір сүре ме, әлде бір көлікке бірде-бір ажыратусыз бес жыл бойы қосылып тұра ма.
