PCBA өңдеудегі интеллектуалды анықтау жабдықтары

Электрондық өнімдерді үнемі жетілдіруге және нарықтық сұраныстың артуымен, PCBA күрделілігі мен дәлдігі (Баспа схемасы тақтасы) өңдеу жоғары және жоғары. Осы тұрғыда PCBA өңдеуге интеллектуалды анықтау жабдықтарын қолдану ерекше маңызды болды. Интеллектуалды анықтау жабдықтары өнімнің тиімділігі мен дұрыстығын тиімді жетілдіре алады, ақаулы жылдамдықты азайтады және өндіріс сапасын жақсартуға мүмкіндік береді. Бұл мақала PCBA өңдеудегі интеллектуалды анықтау жабдықтарының рөлін және оның негізгі қосымшаларын зерттейді.

I. Интеллектуалды анықтау жабдықтарының рөлі

PCBA өңдеу процесінде анықтау сілтемесі өнімнің сапасы мен сенімділігіне тікелей байланысты. Дәстүрлі қолмен анықтау тек тиімсіз ғана емес, сонымен бірге жіберілген анықтауға және жалған анықтауға бейім. Интеллектуалды анықтау жабдықтарын енгізу анықталудың дәлдігі мен тиімділігін едәуір жақсартады.

1. анықтау дәлдігін жақсарту

Интеллектуалды анықтау жабдықтары, әдетте, дәнекерлеу және деректерді талдау технологиясы, мысалы, тербелісті, компоненттерді пайдалану және т.б., интеллектуалды жабдық, интеллектуалды жабдық адам факторларынан туындаған қателерден аулақ бола алады және әрбір PCBA өнімінің сапа талаптарына сай болуын қамтамасыз етеді.

2. Анықтау тиімділігін арттыру

Интеллектуалды анықтау жабдықтары қысқа мерзімде PCBA өнімдерінің көп бөлігін анықтауды аяқтай алады, бұл өндіріс тиімділігін арттырады. Мысалы, автоматты оптикалық тексеру (AOI) жабдықтары тізбек тақталарын тез сканерлеуі және әртүрлі ақауларды автоматты түрде анықтап, жіктеуге болады. Дәстүрлі қолмен тексерумен салыстырғанда, интеллектуалды жабдық инспекциялық тапсырмаларды тезірек және жоғары дәлдікпен аяқтай алады, осылайша өндірістік циклды қысқарады.

3. Деректерді талдау және кері байланыс

Интеллектуалды анықтау жабдықтары PCBA өңдеудегі проблемаларды анықтай алмайды, сонымен қатар деректерді талдау арқылы өндіріс процесінде проблемалар туралы кері байланыс береді. Бұл деректер компанияларға өндірісте әлсіз сілтемелерді анықтауға, процестерді оңтайландыруға және сапаны жақсартуға көмектеседі, осылайша өндіріс тиімділігі мен өнім сапасын одан әрі жетілдіруге көмектеседі.

Ii. PCBA өңдеудегі негізгі интеллектуалды анықтау жабдықтары

ІшіндеPCBA өңдеуПроцесс, жалпы интеллектуалды анықтау жабдықтары автоматты оптикалық тексеру (AOI), автоматты рентгендік инспекция (AXI) және онлайн-тест (АКТ) жабдық кіреді. Әр құрылғының нақты функциялары мен қолданбалы сценарийлері бар.

1. Автоматты оптикалық тексеру (AOI)

Автоматты түрде оптикалық тексеру жабдықтары - PCBA өңдеудегі ең жиі қолданылатын анықтау құралдарының бірі. AOI конструкалдық тақтаны сканерлеу үшін жоғары ажыратымдылықтағы камераны қолданады, оны дәнекерлеу буындарының пішінін, компоненттердің орнату позициясын және т.б. Алайда, AOI кейбір ішкі ақауларға немесе күрделі дәнекерлер арасында шектеулі анықтауға әсер етеді.

2. Автоматты рентгендік тексеру (AXI)

Автоматты рентген инспекциялық жабдықтары PCBA-ны X-Rays арқылы X-RATS арқылы енеді, мысалы, ішкі дәнді дақтар мен жасырын ақауларды, мысалы, BGA (Ball Grid массивінің) құрылғысы. Axi жабдықтары AOI анықтай алмайтын ішкі ақауларды анықтай алады, сондықтан ол жоғары тығыздықты және күрделі тізбек тақталарын тексеруде кеңінен қолданылады.

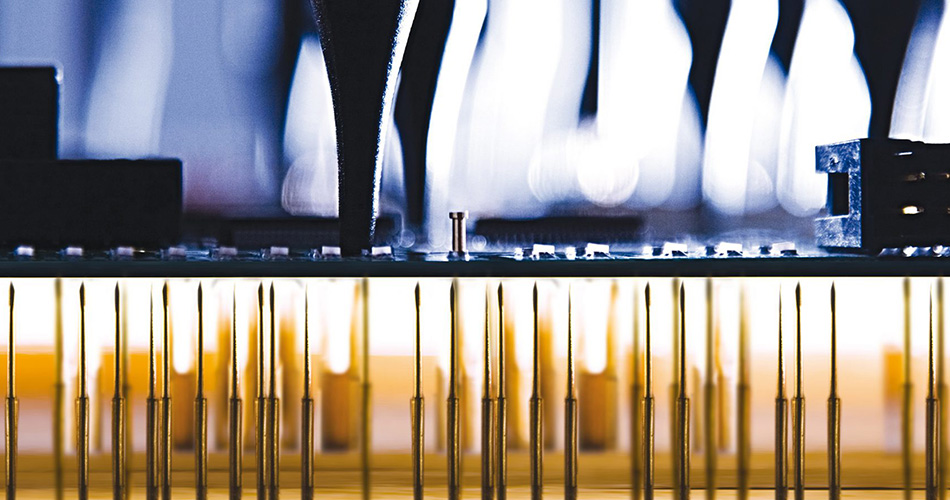

3. Схемада тестілеу (АКТ)

Схемалардағы сынақ жабдықтары электрлік тестілеу арқылы тізбекті қосу, қысқа тұйықталу және PCBA-ның ашық тізбегі сияқты мәселелерді анықтайды. АКТ электрлік тақталардағы электрлік ақауларды ерте сатысында анықтай алады, осылайша қайта өңдеу және жөндеу құнын төмендетеді. AOI және AXI-мен салыстырғанда АКТ физикалық сыртқы келбеттен гөрі электрлік қойылымға бағытталған.

Iii. Интеллектуалды тексеру жабдықтарының болашақ даму тенденциялары

PCBA өңдеу технологиясының үздіксіз жоғарылауымен интеллектуалды инспекциялық жабдық, сонымен қатар ақылды және көп функционалды болу бағытында дамып келеді. Болашақта интеллектуалды тестілеу жабдықтары деректердің жан-жақты талдауы мен кері байланыстарына көбірек көңіл бөледі және нақты уақыттағы мониторингті одан әрі біріктіруге көп көңіл бөледі жәнеСапаны бақылауөндіріс процесінде.

1. Көп функциялы интеграция

Болашақта интеллектуалды тестілеу жабдықтары бір тоқтату кешенді тестілеуге қол жеткізу үшін AOI, AXI және ACT-тың құрама қолданылуы сияқты бірнеше тестілеу функцияларын біріктіреді. Бұл тестілеудің жан-жақтығын арттыруға ғана емес, сонымен қатар жабдыққа және инвестициялық және жұмыс кеңістігін үнемдей алмайды.

2. Деректерге негізделген интеллектуалды тестілеу

Үлкен мәліметтер мен жасанды интеллект технологиясының дамуымен интеллектуалды тестілеу жабдықтары мәліметтерді басқару және шешім қабылдауға көбірек сенеді. Өндірістік деректердің көп мөлшерін талдау арқылы, интеллектуалды жабдық анықтауға арналған параметрлерді автоматты түрде оңтайландырады және анықтауға және тиімділігін арттыруға мүмкіндік береді.

Қысқаша мазмұндама

PCBA өңдеудегі зияткерлік тестілеу жабдықтарын қолдану өнімнің дұрыстығы мен тиімділігін арттырады, сонымен қатар сапаны бақылауға қолдау көрсетеді. Технологияның үздіксіз алға жылжуымен, интеллектуалды тестілеу жабдықтары PCBA өңдеуде маңызды рөл атқарады, кәсіпорындарға өнімнің сапасын жақсартуға және нарықтық бәсекеге қабілеттілікті арттыруға көмектеседі. Болашақта интеллектуалды тестілеу жабдықтарын игеру одан әрі PCBA өңдеу өнеркәсібінің интеллект пен тиімділігін арттырады.
