PCBA өңдеудегі икемді схема технологиясы

Қазіргі электрондық өнімдерде икемді схема технологиясы оның ерекше артықшылықтарына байланысты кеңінен қолданылады. Икемді тізбек тақтасы (FPC) жұқа, иілуге ​​болады және тығыздығы жоғары интеграциясы бар, бұл оны әртүрлі кешендерде және ықшам электронды құрылғыларда маңызды рөл атқарады. Бұл мақала PCBA-да өнімнің өнімділігі мен өндіріс тиімділігін арттыру үшін икемді схемалық кеңес технологиясын қалай пайдалану керектігін зерттейді (Баспа схемасы тақтасы) өңдеу.

I. икемді схема технологиясына шолу

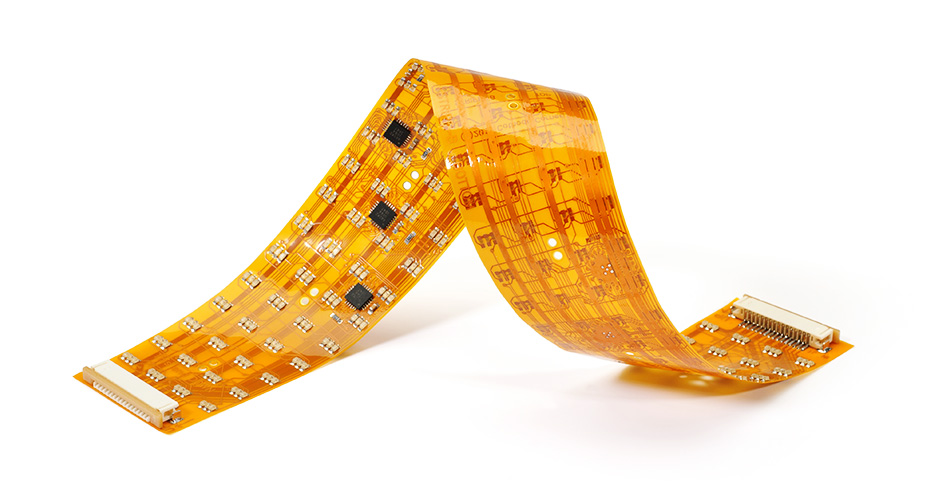

Реңкілік схемалық кеңес техникасы схемаларға қол жеткізу, бүктеу және бүктеу және кері байланыстыру үшін икемді субстраттарды қолдануды білдіреді. Бұл технология тізбек тақталарына шектеулі кеңістікте көбірек функцияларға қол жеткізуге және үш өлшемді кеңістіктік құрылымдарға бейімделуге мүмкіндік береді. Дәстүрлі қатаң тізбектермен салыстырғанда икемді тізбектер тақталарында дизайн мен қолдануда көптеген ерекше артықшылықтар бар.

1. Икемді субстрат: Икемді тізбектер, әдетте, полимид (PI) немесе полиэсер (PET), субстрат сияқты икемді материалдарды қолданады. Бұл материалдарда керемет икемділік пен жоғары температураға төзімділігі жоғары, ал аудандық тақтаның бүктеліп, иілу кезінде жұмыс істеуіне мүмкіндік береді.

2. Жоғары тығыздықты интеграциялау: икемді тізбек тақталары схемалы тығыздыққа қол жеткізе алады және жоғары электронды өнім дизайнын қолдайды. Жоғары тығыздықты тізбекті дизайны арқылы көбірек функцияларды миниатюрация және жоғары интеграция үшін заманауи электронды өнімдердің қажеттіліктерін қанағаттандыру үшін шектеулі кеңістікте біріктіруге болады.

Ii. Иілгіш тізбектердің қосымшалары

Икемді схема технологиясы бірнеше салаларда және қолданбалы өрістерде кеңінен қолданылады, әсіресе кеңістікті үнемдеу немесе күрделі пішіндер қажет ететін электрондық құрылғыларда кеңінен қолданылады.

1. Тұтынушылар электроникасы: икемді схема технологиясы смартфондар, планшеттер және тозған құрылғылар сияқты тұтынушыларға кеңінен қолданылады. Бұл өнімдер әдетте тығыздықты интеграциялауды және ықшам дизайнды қажет етеді, ал икемді тізбек тақталары осы дизайн мәселелерін тиімді шешуі мүмкін.

2. Автокөлік электроникасы: Автомобильді электронды жүйелердегі икемді схемалық тақталарды бақылау тақталары, басқару тақталары және сенсорлар сияқты компоненттер үшін пайдалануға болады. Бұл компоненттер әдетте беріктік пен дірілге төзімділікті қажет етеді, ал икемді схемалы схемалы бұл қажеттіліктерге сәйкес келуі мүмкін.

3

Iii. PCBA өңдеудегі икемді схемалардың артықшылықтары

PCBA өңдеудегі икемді схемалық технологияны қолдану көптеген артықшылықтарға ие, бұл өнімнің жалпы өнімділігі мен тиімділігін едәуір жақсарта алады.

1. Кеңістікті сақтау: Иілгіш тізбек тақталары дизайндағы жоғары интеграцияға қол жеткізе алады, компоненттердің орналасу кеңістігін азайтады, сондықтан өнімнің көлемін сақтайды. Шағын дизайнды қажет ететін электрондық өнімдер үшін, икемді тізбек тақталары кеңістікті пайдалануға тиімді түрде жақсарта алады.

2. Сенімділікті жақсарту: Иілгіш тізбек тақталары әсерге төзімділік пен дірілге төзімділікке ие. Олардың икемді сипаттамаларына байланысты олар механикалық күйзеліске және дірілге бейімделіп, дәстүрлі ригидтер тақталарын бұзу немесе тегістеу, жарылыстарды азайту және өнімдердің жалпы сенімділігін арттыруға мүмкіндік бере алады.

3. Жинақты жеңілдету: икемді тізбек тақталарын пайдалану коннекторлар мен дәнекерлеу нүктелерінің санын азайтып, өнімдерді құрастыру процесін жеңілдетуі мүмкін. Бұл өндіріс тиімділігін арттыруға ғана емес, сонымен қатар құрастыру шығындарын азайтуға мүмкіндік береді.

4. Дизайн икемділігін жақсарту: икемді тізбек тақталарын күрделі үш өлшемді кеңістіктерге, күрделі тізбекті және функционалды интеграцияны қолдайтын үш өлшемді кеңістіктерге жіберуге болады. Бұл дизайнерлерге кіші кеңістікте көбірек функцияларға қол жеткізу үшін икемділікті ұсынады.

Iv. Икемді схема технологиясының сын-қатерлері

Икемді схема технологиясының көптеген артықшылықтарына қарамастан, PCBA өңдеуде әлі де күрделі мәселелер бар. Осы сынақтарды түсіну және тиісті шаралар қабылдау технологияны сәтті қолданудың кілті болып табылады.

1. Шығындар мәселесі: икемді тізбектердің өндірістік құны салыстырмалы түрде жоғары, әсіресе жоғары дәлдік пен күрделі дизайндармен байланысты. Жобаның бюджет аясында аяқталғанына көз жеткізу үшін Жобалау кезеңінде шығындар бақылау қажет.

2. Өңдеудің қиындығы: икемді тізбектер тақталарын, әсіресе жиналмалы және иілу бөліктерінде өңдеу қиын. Өңдеу кезінде ақаулардың болмауын қамтамасыз ету үшін жоғары дәлдікті өндірістік процестер мен жабдықтар қажет.

3. Ұзақ мерзімді сенімділік: икемді тізбектер қысқа мерзімді перспективада жақсы жұмыс істейді, бірақ ұзақ мерзімді пайдаланудағы олардың сенімділігі мен тұрақтылығы әлі де назар аударуды қажет етеді. Олардың жұмыс істеуі мен ұзақ мерзімді қолданылуын қамтамасыз ету үшін қатаң сынау және тексеру қажет.

Қорытынды

Икемді схема тақтасының технологиясы айтарлықтай артықшылықтарға иеPCBA өңдеу, оның ішінде кеңістікті үнемдеу, сенімділік, жеңілдетілген құрастыру және жетілдірілген дизайн икемділігі. Кейбір қиыншылықтарға қарамастан, дизайн және өңдеу технологиясы арқылы оның артықшылықтары жоғары интеграция және ықшам дизайн үшін заманауи электронды өнімдердің қажеттіліктерін қанағаттандыру үшін толығымен пайдалануға болады. Технологияның үздіксіз алға жылжуымен икемді тізбек тақталары PCBA өңдеудің маңызды және маңызды технологиясына айналады, бұл электрондық өнімдерді инновация мен дамытуға қолдау көрсетеді.
