PCBA өңдеудегі компоненттерді құрастыру процесі

PCBA-да (Баспа схемасы тақтасы) Өңдеу, Компонентті құрастыру процесі - бұл электрондық өнімдердің жұмысы мен сенімділігін қамтамасыз етудің негізгі сілтемесі. Электрондық өнімдердің үздіксіз инновациялары мен күрделілігімен компоненттерді құрастыру процесін оңтайландыру тек өндіріс тиімділігін арттыра алмайды, сонымен қатар өнімнің жалпы сапасын едәуір жақсарта алмайды. Бұл мақалада PCBA-ды өңдеу процесін PCBA өңдеу процесін, оның ішінде Ассамблеяға дайындау, жалпы құрастыру технологиясы және процестерді оңтайландыру стратегиясын зерттейді.

I. Ассамблеяға дайындық

Компонент жинағының алдында жеткілікті дайындық - бұл құрастыру сапасын қамтамасыз ету үшін негіз болып табылады.

1. Дизайн және материалдарды дайындау

Дизайнды оңтайландыру: тізбек тақтасының дизайнының ұтымдылығын қамтамасыз ету және дизайнды тексеру және тексеруді жүргізу. Кәдімгі компоненттердің орналасуы және дизайн ережелері компоненттердің кедергісі және дәнекерлеу қиындықтары сияқты монтаж процестеріндегі проблемаларды азайта алады.

Материалды дайындау: барлық компоненттер мен материалдардың сапасы стандарттарға сәйкес келетіндігін қамтамасыз ету, соның ішінде құрамдас бөліктер мен дәнекерлеуші ​​материалдық көрсеткіштер. Тексерілген жеткізушілер мен материалдарды пайдалану өндіріс процесінде ақауларды азайта алады.

2. Жабдықты жөндеу

Жабдықты калибрлеу: жабдықтың жұмыс күйі өндірістік талаптарға сәйкес келетініне көз жеткізу үшін орналастыру машиналары мен шағылыстыратын дақылдар сияқты негізгі жабдықты дәл калибрлеңіз. Жабдықтың істен шығуынан туындаған өндірістік проблемалардың алдын алу үшін жабдықты үнемі тексеріп, тексеріңіз.

Процесс параметрлері: Температура бүктемесінің, мысалы, рефлекс дәнекерлеудің температуралық қисығы, орналасу машинасының орналасу дәлдігі және т.б., әр түрлі компоненттер мен схемалар тақтасының конструкцияларына бейімделу. Процесс параметрлері жоғары дәлдікті компоненттерді қолдайтынына көз жеткізіңіз.

Ii. Жалпы құрастыру технологиясы

-ДаPCBA өңдеу, Жалпы құрамдас бөліктерді құрастыру технологиясына беттік орнату технологиясы (SMT) және тесіктерді енгізу технологиясы (THT) кіреді. Әр технологияның әртүрлі артықшылықтары мен кемшіліктері мен қолданбалы сценарийлері бар.

1. Жер үсті монтаж технологиясы (SMT)

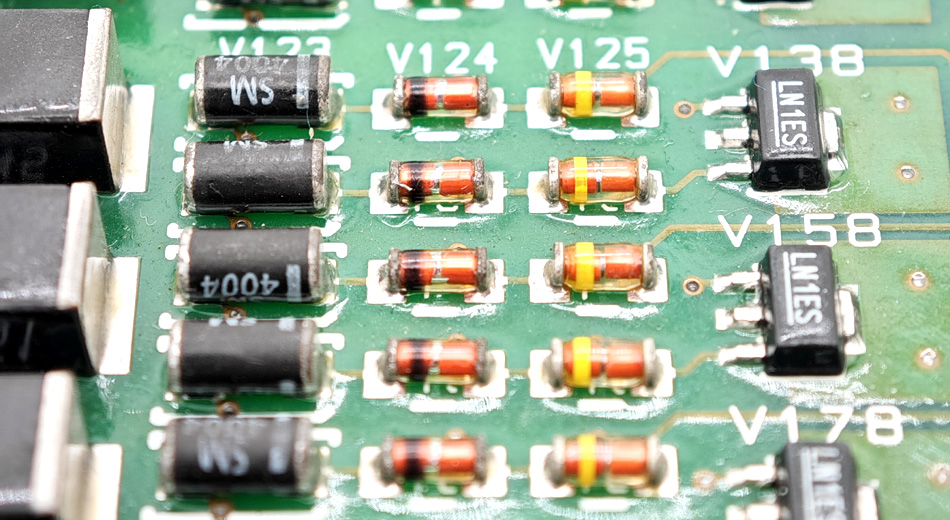

Техникалық ерекшеліктері: Беттік бекіту технологиясы (SMT) - бұл электронды компоненттерді электронды компоненттерді тізбек тақтасының бетіне орнататын технология. SMT компоненттері салмағы аз, салмағы аз, жоғары тығыздық және миниатюриялық электронды өнімдерге жарамды.

Процесс ағыны: SMT процесі алдын-ала басып шығаруды, компоненттерді орналастыруды және шағылыстыратын дәнекерлеуді қамтиды. Алдымен, схема тақтасының тақтайшасын басып шығарып, компонентті персонал қопсытқышын орналастыру машинасы арқылы салыңыз да, оны дәнекерлеу машинасы арқылы, оны дәнекерлеу машинасы арқылы оятыңыз, оны дәнекерлеушіге арналған, оны дәнекерлеуге және пішінді дәнекерлеу үшін қосыңыз.

Артықшылықтары: SMT процесі жоғары тиімділіктің, жоғары тиімділіктің, автоматтандырудың жоғары деңгейіне және мықты бейімделуге ие. Ол жоғары тығыздық пен жоғары дәлдікті электронды жинақтарды қолдайды, өндіріс тиімділігі мен өнімнің сапасын жақсартуы мүмкін.

2. Сөйлесу технологиясы (THT)

Техникалық ерекшеліктері: тесік технологиясы (THT) - бұл компоненттердің түйіспелерін дәнекерлеу үшін схема алқабына кіретін технология. THT технологиясы үлкен және одан жоғары қуатта құрамдас бөліктерге жарамды.

Процесс ағыны: THT процесіне компоненттерді енгізу, толқын дәнекерлеу немесе қолмен дәнекерлеу кіреді. Компоненттік түйреуіштерді тізбек тақтасының тесіктеріне салыңыз, содан кейін толқын дәнекерлеу машинасы немесе қолмен дәнекерлеуші ​​арқылы дәнекерлеу буындарының түзілуін аяқтаңыз.

Артықшылықтары: THT процесі жоғары механикалық беріктігі бар компоненттерге жарамды және физикалық байланыстарды бере алады. Төмен тығыздық және үлкен өлшемді схема консолартқыштар жинағына жарамды.

Iii. Процесті оңтайландыру стратегиясы

PCBA өңдеудегі компоненттерді жинау процесін жақсарту үшін оңтайландыру стратегиясын іске асыру қажет.

1. Процесті басқару

Процесс параметрін оңтайландыру: Шағдарлықтың температуралық қисығы, мысалы, плитозды дәнекерлеудің қисық сызығы, конверттің қалыңдығы және компоненттердің бекіту дәлдігі. Деректерді бақылау және нақты уақыттағы түзету арқылы процестің сәйкестігі мен тұрақтылығын қамтамасыз етіңіз.

Процестерді стандарттау: әр технологиялық сілтеменің нақты жұмыс сипаттамаларына көз жеткізу үшін егжей-тегжейлі технологиялық стандарттар мен жұмыс процедураларын әзірлеу. Стандартталған операциялар адамның қателіктерін азайтып, процестерді өзгерте алады және құрастыру сапасын жақсарта алады.

2. Сапаны тексеру

Автоматтандырылған тексеру: нақты уақыт режимінде құрастыру процесі кезінде дәнекерлеу және компоненттердің сапасын бақылау үшін автоматты оптикалық тексеру (AOI) және рентгендік тексерулер, мысалы, озық технологияларды қолданыңыз. Бұл инспекциялық технологиялар сапа мәселелерін тез анықтап, түзете алады және өндірістік желінің сенімділігін арттыруы мүмкін.

Үлгіні тексеру: өндірілген PCBA-ға іріктелген инспекцияларды үнемі жүргізіп отырыңыз, соның ішінде дәнекерлеу сапасын, құрамдас позицияны және электрлік өнімділікті тексеру. Үлгі тексерулер арқылы ықтимал технологиялық мәселелер анықталуы мүмкін және оларды жақсарту үшін уақтылы шаралар қабылдауға болады.

Қысқаша мазмұндама

Жоғары сапалы құрамдас ассамблеяға қол жеткізу үшін PCBA өңдеуге жеткілікті дайындық, тиісті құрастыру технологиясын таңдау және процестерді оңтайландырудың тиімді стратегияларын енгізу қажет. Дизайнды оңтайландыру арқылы алдыңғы қатарлы жабдықтар мен технологияларды қолдану, ұсақ бақылау процестері және сапалы тексерулер, қорытынды өнімнің дұрыстығы мен тұрақтылығы қорытынды өнімнің дұрыстығы мен тұрақтылығын арттыруға болады. Технологияның үздіксіз дамуымен PCBA-дағы компоненттерді құрастыру процесі инновацияларды жалғастырады, электронды өнімдердің сапасын жақсартуға және жиналыс нарығына сұранысты арттыруға мүмкіндік береді.
