PCBA өңдеудегі жетілдірілген технология

PCBA өңдеуде (Баспа схемасы тақтасы), анықтау технологиясы өнімнің сапасы мен өнімділігін қамтамасыз ету үшін өте маңызды. Технологияның үздіксіз алға жылжуымен, дақтылы, тиімділік пен сенімділікті арттыру үшін PCBA өңдеу процесіне толығырақ және жетілдірілген технологиялар қолданылады. Бұл мақалада бірнеше кеңейтілген анықтамалық технологиялар мен олардың PCBA өңдеуге қосымшалары бар.

I. автоматты оптикалық тексеру (AOI)

1. AOI технологиясына шолу

Автоматты түрде оптикалық тексеру (AOI) - бұл көрнекі жүйені қолданатын технология, ол Visual жүйесін автоматты түрде анықтауға және PCBA өңдеуде кеңінен қолданылатын технология.

Жұмыс принципі: AOI жүйесі ажыратымдылықтағы камераны сканерлейді, суретті түсіріп, ақаулар мен жаман ұпайларды анықтау үшін оны алдын ала орнатылған стандартпен салыстырады.

Анықтау мазмұны: AOI дәнекерлеудің сапасы, компоненттердің орналасуы, жетіспейтін компоненттері және қысқа тізбектері сияқты проблемаларды анықтай алады.

2. AOI артықшылықтары

AOI технологиясы тез, дәл және байланыссыз, бұл анықтауға мүмкіндік береді.

Өндіріс тиімділігін арттыру: автоматтандырылған анықтау қолмен анықталу уақытын азайтады және өндіріс тиімділігін арттырады.

Жоғары дәлдік: жоғары ажыратымдылықтағы суреттер және ақылды алгоритмдер ұсақ ақауларды дәл анықтап, жалған анықтау жылдамдығын төмендетеді.

Ii. Рентгендік анықтау (рентген)

1. Рентгендік технологияларға шолу

Рентгендік анықтау (рентген) - бұл рентген сәулелерін қолданатын детация технологиясы - бұл рентген сәулелерін қолданады, ол РФА-ды күрделі анықтау үшін күрделі тізбектің ішкі құрылымынан көру үшін пайдаланады.

Жұмыс принципі: x-radays схемалар ішкі құрылымның бейнесін қалыптастыру үшін және кескінді саралау сияқты ішкі ақаулар, мысалы, кескінді талдау арқылы анықталады.

Қолданба ауқымы: рентгендік анықтау, әсіресе BGA (Ball Grid массиві) және CSP (чип шкаласы) сияқты беттік бекіту компоненттерін анықтауға жарамды.

2. Рентгендік анықтаудың артықшылықтары

Рентгенді анықтау технологиясы ішкі және егжей-тегжейлі ішкі тексерулерді ұсына алады және жасырын ақауларды анықтауға жарамды.

Жасырын ақауларды ашу: ол өнімнің жалпы сенімділігін қамтамасыз ету үшін суық дәнді дақтар мен қалайы моншақтары сияқты көрінбейтін ішкі ақауларды анықтай алады.

Бұзбайтын тестілеу: тізбек тақталарын бұзбайтын сынау өнімнің тұтастығына әсер етпейді.

Iii. Инфрақызыл термиялық бейнені анықтау

1. Инфрақызыл термиялық бейнелеу технологиясына шолу

Инфрақызылдық термиялық бейнелеу Анықтау инфрақызыл камераларды қызып кетуге немесе жылудың ақаулықтарын анықтауға мүмкіндік беретін инфрақызыл камераларды қолданады.

Жұмыс принципі: инфрақызыл камера тізбек тақтасындағы инфрақызыл сәуле түсіреді, оны температура кескініне айналдырады және термиялық бейнені талдау арқылы аномалияларды анықтайды.

Өтініш ауқымы: жылу аномалияларын, қызып кететін жерлерді, қызып кету алаңдарын және электрлік басқару тақталарындағы проблемаларды анықтауға жарамды.

2. Инфрақызыл термиялық бейнені анықтаудың артықшылықтары

Инфрақызыл термиялық бейнелеу технологиясы нақты уақыт режимінде схема тақтасының температуралық өзгеруін бақылап, ақаулық диагностикасының құнды ақпаратын ұсынады.

Нақты уақыттағы анықтау: ол электр тізбегінің температурасын нақты уақыт режимінде бақылап, уақтылы қызып кету проблемаларын анықтай алады.

Байланыссыз анықтама: ол тізбек тақтасына физикалық кедергілерді болдырмау үшін байланыссыз анықтауға пайдаланады.

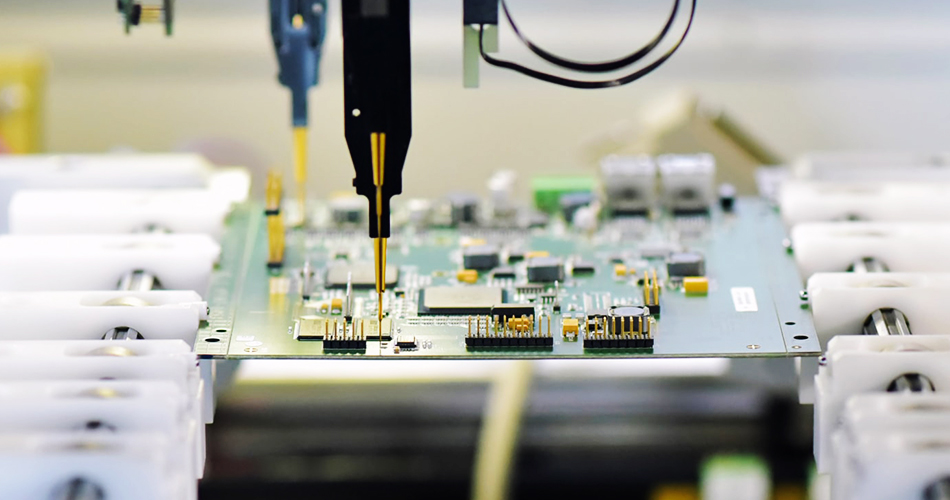

Iv. Электрлік тестілеу (АКТ)

1. АКТ технологиясына шолу

Электрлік тестілеу (схемада тестілеу, АКТ) - бұл тізбек тақталарының функционалдығы мен байланыстарын анықтау үшін тест технологиясы. Электр тақтасы электр сигналдары арқылы тексеріледі.

Жұмыс принципі: АКТ-да схема тақтасының тест тапсырмаларына қосылу үшін сынақ зондтарын пайдаланады, электр сигналдарын қолданады және электрлік сигналдарды қолданады және электр тізбегінің электр өнімділігі мен қосылуын тексеруге жауап береді.

Мазмұн мазмұны: Қысқа тұйықталу, ашық тізбек, компоненттердің мәні, ажыратымдылығы және тізбек тақтасының дәнекерлеу мәселелері анықталуы мүмкін.

2. АКТ-ның артықшылықтары

АКТ технологиясы өндірістік процесті жүргізу кезінде электрмен жабдықтау кезінде, схема тақтасының функционалдығы мен сенімділігін қамтамасыз етеді.

Кешенді тест: Өнімнің функционалдығын қамтамасыз ету үшін тізбек тақтасының әртүрлі электрлік параметрлерін жан-жақты сынап көріңіз.

Жоғары тиімділік: Автоматтандырылған тест процесі тестілеудің тиімділігін жақсартады және қолмен араласуды азайтады.

V. Функционалды тест

1. Функционалды сынаққа шолу

Функционалды тестОның әртүрлі функциялары дизайн талаптарына сәйкес келетіндігін қамтамасыз ету үшін нақты жұмыс жағдайында PCBA сынағы болып табылады.

Жұмыс принципі: PCBA-ны модельделген жұмыс ортасына қойып, алдын ала орнатылған функционалды тестілеу бағдарламасын орындау арқылы оның функциялары мен өнімділігін тексеріңіз.

Қолдану аясы: нақты жұмыс мәртебесі мен PCBA функцияларын сынауға және оның нақты қосымшалардағы жұмысын бағалауға қолданылады.

2. Функционалды сынақтың артықшылықтары

Функционалды тест нақты жұмыс жағдайларын модельдей алады және нақты пайдалану ортасына жақын тест нәтижелерін ұсынады.

Нақты қоршаған ортаға тест: нақты пайдалану кезінде PCBA жұмысын қамтамасыз ету үшін нақты жұмыс жағдайларында тестілеу.

Мәселені табу: ол функционалды мәселелерді таба алады және өнімнің сенімділігі мен тұрақтылығын қамтамасыз етуі мүмкін.

Қорытынды

-ДаPCBA өңдеу, Кеңейтілген анықтау технологиясын қолдану өнімнің сапасы мен өнімділігін қамтамасыз етудің маңызды құралдары болып табылады. Автоматты оптикалық тексеру (AOI), рентгендік инспекция, инфрақызыл инспекция, инфрақызыл инспекция, инфрақызыл инспекция, электрлік тестілеу (АКТ) және функционалды тестілеу, компаниялар анықталу дәлдігін, тиімділігі мен сенімділігін арттыруы мүмкін. Болашақта технологияның үздіксіз алға жылжуымен, бұл анықтау технологиялары ОКБА-ны өңдеудің жалпы сапасы мен тиімділігін одан әрі жетілдіруді жалғастырады.
