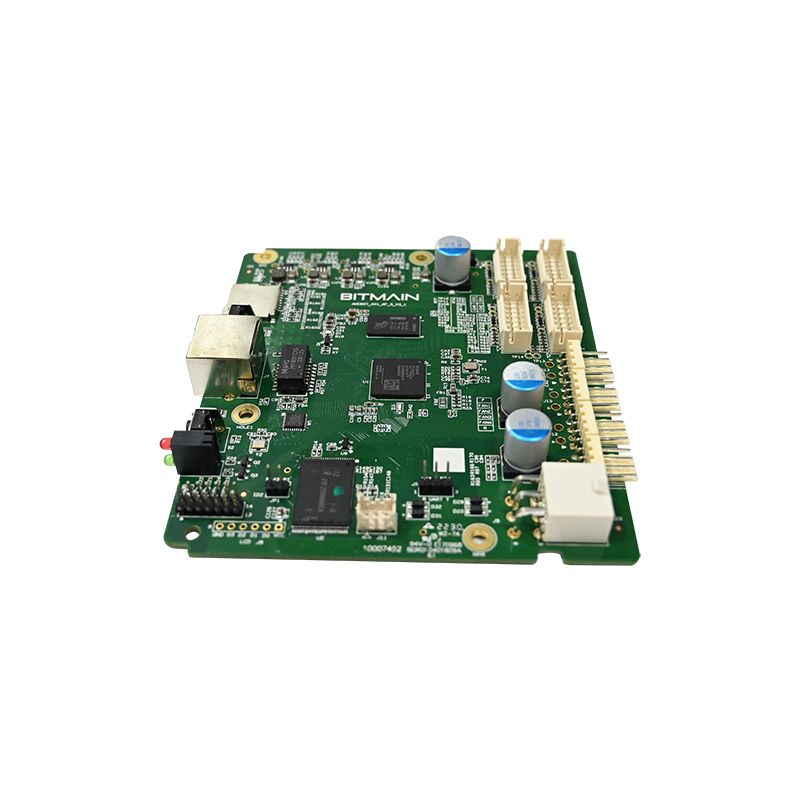

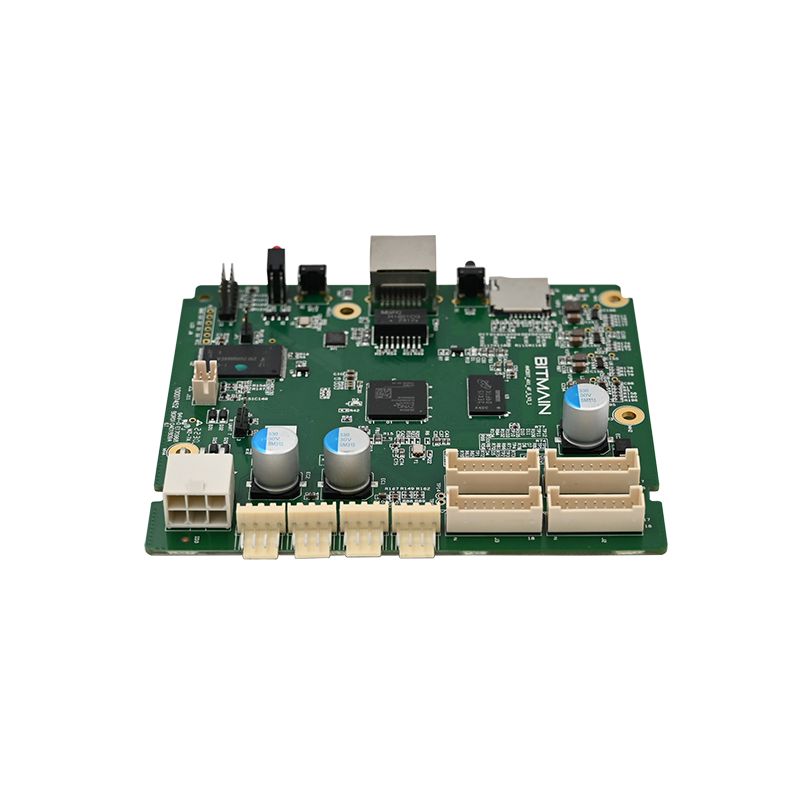

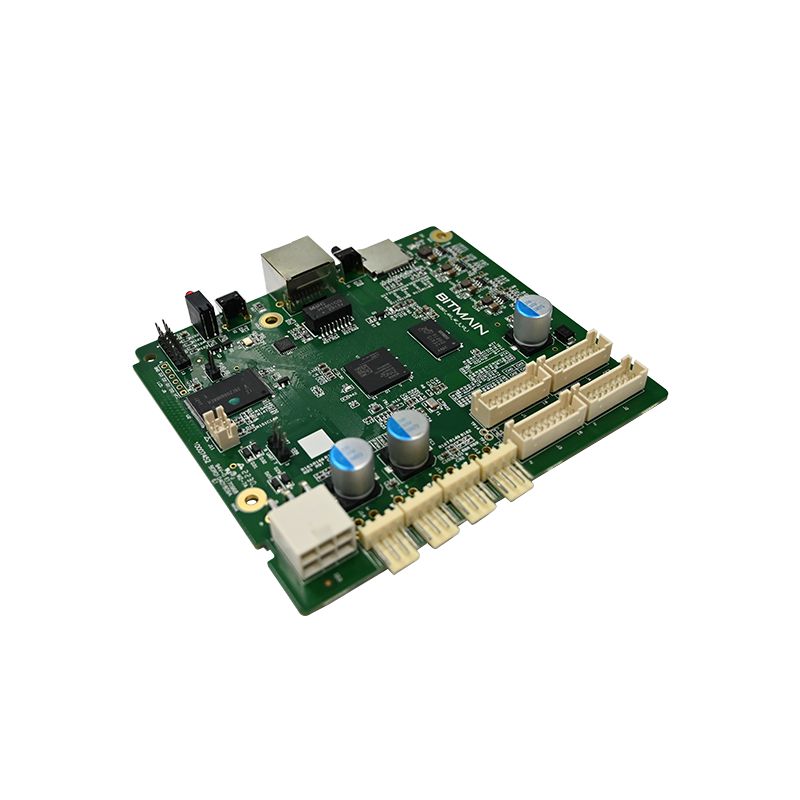

Қозғалыс сенсоры PCBA

Қозғалыс сенсоры PCBA дегеніміз не?

Қозғалыс сенсоры PCBA - инфрақызыл, микротолқынды немесе ультрадыбыстық түрлендіргіштерді пайдаланып қозғалысты анықтау үшін арнайы әзірленген баспа схемасы жинағы. Жалпы мақсаттағы PCBA-дан айырмашылығы, қозғалыс сенсоры тақталары жалған триггерлерді болдырмау үшін төмен қуат тұтынуды, ұйқыдан жылдам оятуды және шуды сүзуді қажет етеді.

Инженерлер PCBA қозғалыс сенсорын үш параметр негізінде таңдайды: анықтау ауқымы, шығыс сигнал түрі және жұмыс тогы. Қате таңдау жиі жалған дабылдарға немесе өткізіп алған анықтауларға әкеледі.

Қозғалыс сенсорының негізгі құрамдас бөліктері PCBA

Әрбір қозғалыс сенсоры PCBA осы бес функционалды блоктан тұрады:

· Сенсор элементі – PIR (пироэлектрлік), микротолқынды доплер немесе ультрадыбыстық түрлендіргіш

· Аналогты алдыңғы жақ  – өткізу жолағы сүзгісі бар операциялық күшейткіш

· Салыстырушы  – гистерезисі бар шекті детектор

· Уақыт логикасы – реттелетін ұстау уақыты мен құлыптау кезеңі

· Шығару кезеңі – Реле, транзистор немесе логикалық деңгейдегі сигнал

Типтік қолданбалар

Осы қозғалыс сенсорының PCBA егжей-тегжейлі техникалық параметрлері

Төмендегі сипаттамалар коммерциялық және тұрғын үй қауіпсіздік өнімдерінде қолданылатын әдеттегі жоғары өнімді қозғалыс сенсоры PCBA болып табылады.

Электрлік сипаттамалар

Анықтау өнімділігі

Физикалық және экологиялық сипаттамалар

· Тақта өлшемдері – 32мм x 28мм (стандартты) немесе реттелетін

· Орнату саңылаулары – Екі диаметрі 3 мм, ортасынан ортасына 25 мм

· Жұмыс температурасы – -20°C және +70°C

· Сақтау температурасы – -40°C және +85°C

· Ылғалдылыққа төзімділік – 95% RH конденсацияланбайды

· Конформды жабын – Қосымша (сыртта немесе ылғалды пайдалану үшін)

Реттелетін параметрлер (DIP қосқышы немесе секіргіш)

Қозғалыс сенсорының PCBA конструкцияларының көпшілігі пайдаланушы конфигурациялайтын параметрлерді қамтиды:

Бұл қозғалыс сенсоры PCBA бәсекелес конструкциялармен қалай салыстырылады

Қозғалыс сенсорының барлық PCBA тақталары нақты әлем жағдайында бірдей жұмыс істей бермейді. Төмендегі кестеде маңызды айырмашылықтар көрсетілген.

Қозғалыс сенсоры PCBA жиі қойылатын сұрақтар – инженерлік жауаптар

Бұл үш сұрақты аппараттық инженерлер, интеграторлар және қозғалыс сенсорының PCBA шешімдерін бағалайтын сатып алу мамандары апта сайын қояды.

1-сұрақ: PIR, микротолқынды пеш және қос технологиялық қозғалыс сенсоры PCBA конструкцияларының айырмашылығы неде және қайсысын таңдауым керек?

Жауап: PIR (пассивті инфрақызыл) қозғалыс сенсоры PCBA қозғалыстағы денелерден инфрақызыл сәулеленудегі өзгерістерді анықтайды. Ол өте төмен қуатты тұтынады (күту режимі 15-30 мкА), бірақ температура градиенттеріне сезімтал және HVAC желдеткіш саңылауларынан немесе күн сәулесінен жалған іске қосылуы мүмкін. Микротолқынды қозғалыс сенсоры PCBA төмен қуатты РЖ (әдетте 5,8 ГГц немесе 10,525 ГГц) шығарады және Доплерлік жылжуын өлшейді. Ол пластикалық қоршаулар арқылы анықтайды және температураны елемейді, бірақ жоғары токты тұтынады (15-25 мА) және қабырғаларға еніп, көрші бөлмелерден жалған анықтауды тудырады. Қос технологиялық қозғалыс сенсоры PCBA PIR және микротолқынды сенсорларды қамтиды және екеуі де қозғалысты анықтаған кезде ғана іске қосылады. Бұл барлық дерлік жалған дабылдарды жояды, бірақ шығындар мен күту режиміндегі токты арттырады (2-5мА). Таңдау нұсқаулығы: Батареямен жұмыс істейтін сыртқы шамдар үшін тек PIR параметрін таңдаңыз. Жалған триггерлер қабылданбайтын үй-жайларда адам барын анықтау үшін қос технологияны таңдаңыз. Жылдамдық қуатты пайдаланудан маңыздырақ болатын автоматты есіктер үшін тек микротолқынды пешті таңдаңыз. Көптеген коммерциялық қауіпсіздік қозғалыс сенсоры PCBA конструкциялары құнының, қуатының және сенімділігінің ең жақсы балансы ретінде кеңейтілген сигнал сүзуімен PIR пайдаланады.

2-сұрақ: Осы PCBA қозғалыс сенсорында анықтау ауқымын және ұстап тұру уақытын қалай реттеуге болады және бұл параметрлерді тақтаны оның корпусынан шығармай өзгертуге болады ма?

Жауап: Бұл қозғалыс сенсоры PCBA реттеудің үш әдісін қамтамасыз етеді. Біріншіден, борттық потенциометрлер: «SENS» (сезімталдық) таңбаланған біреуі анықтау диапазонын 3 метрден (толығымен сағат тіліне қарсы) 12 метрге дейін (толығымен сағат тіліне қарсы) реттейді. «УАҚЫТ» деп белгіленген екінші құрылғы ұстау уақытын 5 секундтан 10 минутқа дейін реттейді. Екіншіден, DIP қосқыштары: көптеген тақталарда ұстау уақытының, жарық шегінің және шығыс полярлығының өрескел параметрлері үшін 4 позициялық қосқыш бар. Үшіншіден, қашықтан реттеу үшін кейбір қозғалыс сенсорының PCBA конструкциялары сыртқы потенциометрлерді немесе 0-10В басқару сигналдарын қабылдайтын сандық кірісті қамтиды. Корпусты ашпай реттеу үшін қашықтан басқару пульті қабылдағышы бар PCBA қозғалыс сенсорын көрсетіңіз (38 кГц IR немесе 433 МГц РФ) – бұл BOM құнына шамамен $1,50 қосады. Қашықтан реттеусіз қоршауды ашып, потенциометрлерді бұру үшін шағын бұрағышты пайдалану керек. Соңғы орнына орнатқаннан кейін әрқашан сезімталдықты реттеңіз, өйткені қоршаған қабырғалар мен еден материалы анықтау ауқымына әсер етеді. Сезімталдықты 50% деңгейінен бастаңыз және жабу бос жерлері болған жағдайда ғана арттырыңыз.

3-сұрақ: Бұл PCBA қозғалыс сенсорының әдеттегі жалған триггер жылдамдығы қандай және температура өтемақысы жалған дабылдарды қалай азайтады?

Жауап: Дұрыс орнатылған қолданбада (объективке тікелей күн сәулесі түспейді, 2 метр ішінде жылыту саңылаулары болмайды, қозғалыстағы қозғалысты көрсететін үлкен шыны терезелер жоқ), бұл PCBA қозғалыс сенсоры 200 анықтау үшін бір оқиғадан аз жалған іске қосу жылдамдығына жетеді. Температура компенсациясынсыз, PIR қозғалыс сенсоры PCBA қоршаған орта температурасы адам терісінің температурасына (шамамен 37°C немесе 98°F) жақындағанда жалған іске қосуы мүмкін. 30°C бөлме температурасында сигнал-шу қатынасы 20°C-пен салыстырғанда 60%-ға төмендейді. Бұл қозғалыс сенсоры PCBA құрамында компенсация тізбегіне қосылған борттық термистор бар, ол 25°C-тан жоғары әрбір 1°C жоғарылау үшін күшейтуді 2,5%-ға арттырады. 35°C температурада күшейту 25°C температураға қарағанда 25%-ға жоғары, бұл анықтау сезімталдығын қалпына келтіреді. Өтемақы сонымен қатар суық сызбалардың жалған триггерлерін болдырмау үшін төмен температураларда (10°C төмен) күшейтуді азайтады. Таяу Шығыстағы климаттық аймақтардағы қозғалыс сенсорының PCBA қондырғыларынан алынған дала деректері (сыртқы температура 45°C-қа жетеді) температура компенсациясы қосулы болғанда және өшірілгенде жағымсыз дабылдардың 78%-ға азайғанын көрсетеді. Әрқашан сыртқы немесе шартсыз ішкі кеңістіктер үшін компенсацияны қосыңыз.

Қозғалыс сенсоры PCBA үшін орнатудың ең жақсы тәжірибелері

Тіпті ең жақсы қозғалыс сенсоры PCBA дұрыс орнатылмаған жағдайда нашар жұмыс істейді. Осы нұсқауларды орындаңыз.

Орнату биіктігі мен орны

· Ұсынылатын биіктік – 1,8-2,2 метр (иықтан бас деңгейіне дейін)

· 1,5 метрден төмен – Дене қозғалысын өткізіп жібереді, тек үй жануарларын анықтайды

· 2,5 метрден жоғары – Жерді жабу азаяды, тікелей төменде өлі аймақтарды жасайды

Бұл жалған триггер көздерінен аулақ болыңыз

Сымдарды қосу нұсқаулары

· Шығу сигналы 10 метрден ұзақ жүру үшін бұралған жұпты пайдаланыңыз

· Айнымалы ток қуат сымдарын PCBA қозғалыс сенсорынан кемінде 30 см қашықтықта ұстаңыз

· Шулы жүктемелерді (релелер, контакторлар) ауыстырсаңыз, қуат кірісіне 100нФ конденсатор қосыңыз.

Орнату алдында PCBA қозғалыс сенсорын тексеру

Сынақ сынағы орнату қателерінің 90%-ын анықтайды. Осы ретті орындаңыз.

Стендтік сынақ процедурасы

1. Қуат беріп, қыздыру үшін 60 секунд күтіңіз

2. Жарық диодты шамның шамамен 10 секунд сайын жыпылықтайтынын растаңыз (күту режимін көрсетеді)

3. 3 метр қашықтықта көру алаңы арқылы өтіңіз

4. Жарық диодты шамның қосылатынын және шығыс күйінің өзгеретінін тексеріңіз

5. ЖШД сөнгенше уақытты белгілеңіз (ұстау уақыты параметріне сәйкес келуі керек)

6. Баяу жылжу (0,2 м/с) және жылдам жүгіру (2 м/с) арқылы қайталаңыз

Сәтсіздіктер мен себептері

Жиынтық – Негізгі техникалық сипаттамалар анықтамасы

Жылдам анықтама алу үшін дизайн және сатып алу кезінде осы спецификация блогын қолжетімді етіп қойыңыз.

Қозғалыс сенсоры PCBA – Әдепкі конфигурация

· Кернеу: 5-24В тұрақты ток

· Күту режиміндегі ток: әдеттегі 20 мкА

· Анықтау диапазоны: 8-12 метр

· Анықтау бұрышы: 120 градус

· Ұстау уақыты: реттелетін 5 секунд пен 10 минут

· Шығу: реле (10А) немесе транзистор (100мА)

· Жұмыс температурасы: -20°C және +70°C

· Сертификаттар: ISO9001 және RoHS стандарттарына сәйкес
