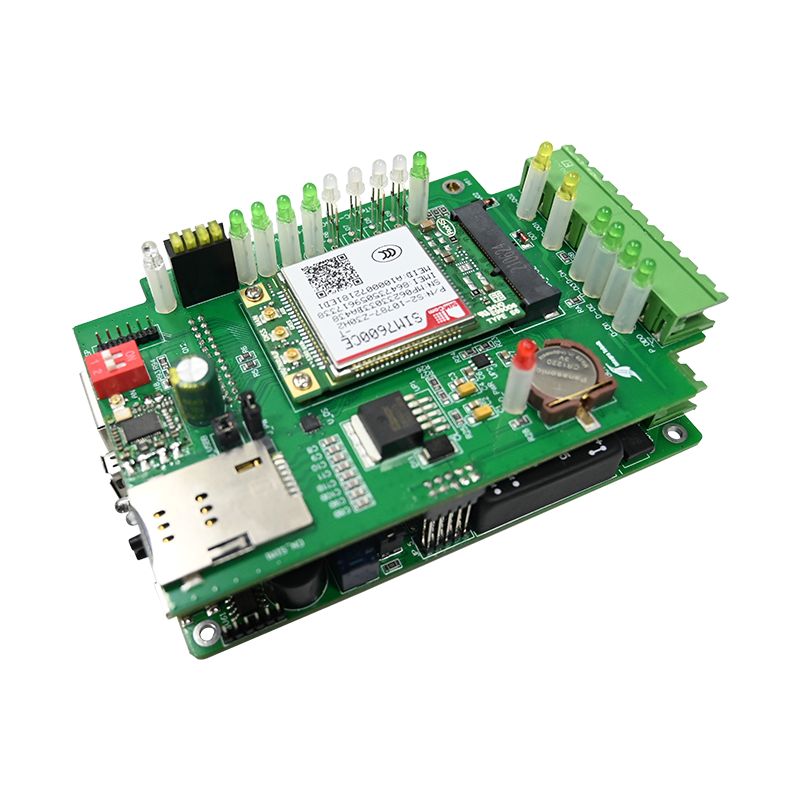

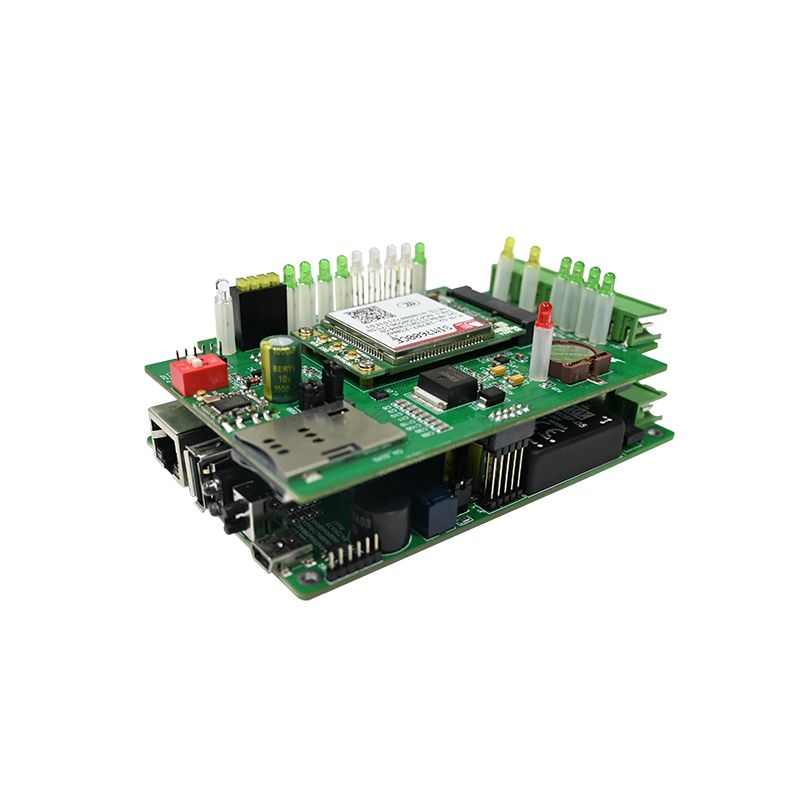

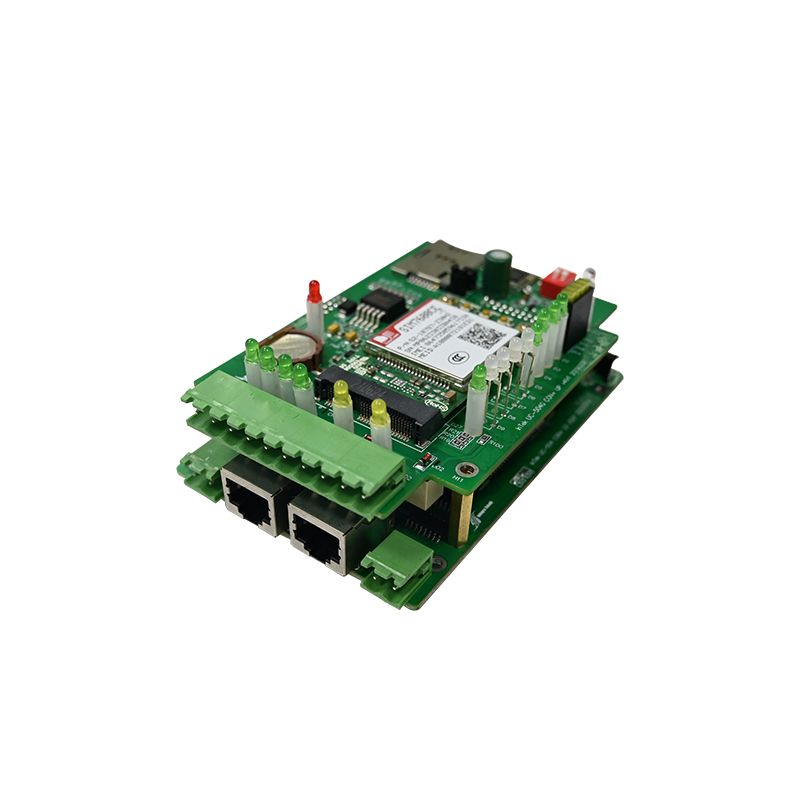

PCBA қатынасын басқару

UNIXPLORE қол жеткізуPCBA басқарусенімді және ауқымды электронды қол жеткізуді басқару шешімдерін іздейтін қауіпсіздік жабдығының брендтері, қол жеткізуді басқару жүйесінің интеграторлары және зияткерлік құрылыс шешімдерінің провайдерлері үшін әзірленген. Бұл коммерциялық деңгейдегі қол жеткізуді басқару PCBA жылдам аутентификацияны өңдеуді, тұрақты релелік басқаруды, шифрланған байланысты және икемді офлайн басқаруды ықшам және ұзақ PCB платформасына біріктіреді.

Access Control PCBA дегеніміз не?

Рұқсат етуді басқару PCBA - бұл карта оқу құралдарының, пернетақталардың, биометриялық сканерлердің және есік контроллерінің ішіндегі электрондық ми. Ол тіркелгі деректерін өңдейді, аутентификация шешімдерін қабылдайды және құлыптау жетектерін іске қосады. Жалпы мақсаттағы тақталардан айырмашылығы, PCBA қауіпсіздік деңгейіндегі шифрлауды, сәтсіздікке қарсы реле логикасын және қысқа үзілістер кезінде үзіліссіз қуатты өңдеуі керек.

Қате қол жеткізуді басқаруды таңдау PCBA есіктің жабылмайтын соғуларына, тексеруге бірнеше секунд кететін тіркелгі деректеріне немесе трафиктің жоғары кезеңдерінде жүйенің бітелуіне әкеледі.

Access Control PCBA негізгі функциялары

• Тіркелгі деректерін оқу – Wiegand, OSDP немесе RFID/жасырын карта оқуларынан сериялық енгізу
• Аутентификация логикасы – борттық дерекқор (офлайн) немесе хост контроллеріне реле
• Релелік басқару – Магниттік құлыптар немесе электрлік соққылар үшін құрғақ контакт шығыстары
• Кіріс мониторингі – Есік позициясының сенсоры (қосқыш) және шығуға сұрау (REX) түймесі
• Бұзушылыққа қарсы анықтау – Корпустың ашық сенсоры мен жадты бұзудан қорғау

Әдеттегі апөтініштер

Егжей-тегжейлі техникалық параметрлер

Төмендегі спецификациялар кеңселерге, пәтерлерге және өнеркәсіптік нысандарға жарамды коммерциялық деңгейдегі қол жеткізуді басқару PCBA құралын білдіреді.

Электрлік сипаттамалар

Енгізу және шығару интерфейстері

Жад және пайдаланушы сыйымдылығы

Физикалық және экологиялық

• Тақта өлшемдері – 85 мм x 55 мм (стандартты) немесе 100 мм x 70 мм (қоршасымен)
• Орнату – тіректерге арналған төрт 3,5 мм тесік
• Жұмыс температурасы – -20°C - +65°C
• Сақтау температурасы – -40°C және +85°C
• Ылғалдылыққа төзімділік – 10% - 90% RH (конденсацияланбайтын)
• Батареяның резервтік көшірмесі – қосымша 3,7 В Li-ion немесе 12 В қорғасын-қышқылды зарядтау тізбегі

Қауіпсіздік мүмкіндіктері

• Шифрлау – OSDP байланысы үшін AES-128
• Бұзушылықты анықтау – Ашық корпус реле блоктауын және дабыл шығысын іске қосады
• Watchdog таймері – процессорды құлыптағаннан кейін 5 секундтан кейін автоматты түрде қалпына келтіру
• Флэш жадты қорғау – жүктеу кезінде бақылау сомасын тексеру

Бұл Access Control PCBA қалай салыстырады

Access Control PCBA FAQ

Бұл үш сұрақты қауіпсіздік жүйесінің интеграторлары, мекеме менеджерлері және қол жеткізуді басқару PCBA шешімдерін бағалайтын аппараттық инженерлер қояды.

1-сұрақ: PCBA қатынасын басқару құралындағы ақаулық-қауіпсіз және ақаулық-қауіпсіз реле конфигурацияларының айырмашылығы неде және қайсысын пайдалануым керек?

Жауап:Айырмашылық электр қуатының үзілуі кезінде есіктердің құлыпталатынын немесе ашылатынын анықтайды. Қауіпсіздігі (сондай-ақ ашылатын қуат деп те аталады) есік құлпын ашу үшін релені қуаттандыру керек дегенді білдіреді. Қуат жоғалған кезде реле демалыс күйіне оралады, бұл есікті құлыптаулы күйде ұстайды. Бұл қауіпсіздік есіктері, сервер бөлмелері және қолма-қол ақшаны өңдеу аймақтары үшін пайдаланылады, мұнда кірушілерді кіргізбеу оңай шығудан маңыздырақ. Қауіпсіз (қуат-құлыптау) есікті құлыптау үшін релені қуаттандыру керек дегенді білдіреді. Қуат жоғалған кезде есік автоматты түрде ашылады. Бұл авариялық шығуға, баспалдақ алаңының есіктеріне және электр қуатының үзілуі кезінде адамдар қашып кетуі керек кез келген шығу жолына арналған өрт кодтарымен талап етіледі. Көптеген қол жеткізуді басқару PCBA тақталары C пішіні (COM, N/O, N/C) ретінде конфигурацияланған құрғақ контактілі релені қамтамасыз етеді. Қауіпсіздену үшін құлыпты N/O терминалына қосыңыз. Қауіпсіз болу үшін құлыпты N/C терминалына қосыңыз. Таңдау алдында әрқашан жергілікті өрт кодтарын тексеріңіз – NFPA 101 коммерциялық ғимараттардағы барлық шығу есіктерінде ақаулық қауіпсіздігін талап етеді. Қауіпсіздікті де, өртті де талап ететін есіктер үшін желі істен шыққаннан кейін 4-8 сағат бойы PCBA қатынасын басқару құралын қуаттауға мүмкіндік беретін ақауға қарсы құлыпты және батареяның резервтік панелін пайдаланыңыз.

2-сұрақ: Бұл қатынасты басқару PCBA желі қосылымынсыз желіден тыс жұмыс істей алады және ол қанша пайдаланушыны жергілікті түрде сақтай алады?

Жауап:Иә. Бұл PCBA дербес режимде толығымен желіден тыс жұмыс істейді. Барлық пайдаланушы тіркелгі деректері, кіру кестелері және оқиғалар журналдары борттық флэш жадта сақталады. Стандартты конфигурация 10 000 оқиға журналы бар 1000 пайдаланушыны ешқандай қосымша ақысыз сақтайды. Кеңейтілген нұсқасы (микробағдарлама арқылы өрісте жаңартылатын) 10 000 пайдаланушы мен 50 000 оқиғаны қамтиды. Офлайн режимде жұмыс істеу үшін пайдаланушыларды бастапқы жүктеу үшін бағдарламалау құрылғысы қажет – не арнайы басты карта (бағдарламаланған бірінші карта әкімші артықшылықтарын анықтайды), қосалқы кіріске қосылған сымды пернетақта немесе конфигурация порты (TTL немесе RS-232) арқылы уақытша ноутбук қосылымы. Бағдарламаланғаннан кейін қол жеткізуді басқару PCBA 50 миллисекунд ішінде аутентификация шешімдерін жергілікті түрде қабылдайды. Бұлт, негізгі компьютер, Ethernet кабелі қажет емес. Бұл дербес PCBA конструкцияларын қашықтағы қақпалар, құрылыс тіркемелері және желілік кабельді іске қосу мүмкін емес шағын кеңселер үшін өте қолайлы етеді. Оқиғалар журналдарын желіден тыс тақтадан шығарып алу үшін ноутбукты қосу немесе портативті деректерді тасымалдау құрылғысын пайдалану керек. Нақты уақыттағы бақылау үшін Ethernet немесе Wi-Fi бар желілік қатынасты басқару PCBA қажет.

3-сұрақ: Wiegand оқу құралын осы рұқсатты басқару PCBA-ға қалай қосуға болады және кабельдің максималды қашықтығы қандай?

Жауап:Wiegand интерфейсі үш белсенді сигналды пайдаланады: Деректер 0 (D0), Деректер 1 (D1) және жер (GND). Кейбір оқырмандарға +12 В қуат қажет. Мына сымдар кестесін орындаңыз:

Wiegand үшін 12 В кернеуіндегі максималды кабель қашықтығы сым өлшеуішіне және кабель сыйымдылығына байланысты:

Су төгетін сымы бар бұрандалы, экрандалған, бұралған кабельді пайдаланыңыз. Жерге тұйықталуларды болдырмау үшін экранды жерге кіруді басқарудың PCBA ұшында ғана (ешқашан оқырманда емес) жерге қосыңыз. Осы шектен асатын қашықтықтар үшін Wiegand қайталағышын орнатыңыз немесе сенімді түрде 1200 метрге (4000 фут) жететін OSDP (RS-485) ауыстырыңыз. Соңғы орнату алдында әрқашан орындықта ұзын кабельмен сынап көріңіз – сигналдың нашарлауы картаның үзілісті көрсеткіштерін тудыруы мүмкін, оларды сайтта жөндеу қиын.

Access Control PCBA үшін орнатудың ең жақсы тәжірибелері

Қате орнатылса, тіпті жоғары сапалы қол жеткізуді басқару PCBA сәтсіз аяқталады. Осы нұсқауларды орындаңыз.

Орнату орны

• Қауіпсіз аймақ ішінде – Контроллерді қорғалған аймақтың ішіне орналастырыңыз (сырттағы есіктің үстінде емес)
• Биіктігі – бағдарламалау кезінде пернетақтаға қол жеткізу үшін 1,5-1,8 метр
• Қоршау – коммерциялық қондырғылар үшін құлыпталатын металл қорапты пайдаланыңыз
• Бөлу – айнымалы ток электр желілерін (120/240 В) төмен вольтты сымдардан кемінде 30 см қашықтықта ұстаңыз.

Релелерге арналған сымдарды орнату нұсқаулары

Жалпы сымдарды қосу қателері

Орналастыру алдында тексеру тізімі

Орындықтан шықпас бұрын әрбір кіруді басқару PCBA құрылғысында осы тізбекті орындаңыз.

Стендтік сынақ процедурасы

1. 12 В тұрақты ток қолданыңыз және токты өлшеңіз (бос режимде әдеттегі 40-60 мА)
2. Жарамды картаны ұсыныңыз – реле шертіп, жарық диоды күйін өзгертуі керек
3. N/O реле терминалдары бойынша үздіксіздікті өлшеңіз (бағдарламаланған ұстау уақыты үшін жабылуы керек)
4. Жарамсыз картаны көрсетіңіз – реле қосылмауы керек
5. REX кірісін іске қосыңыз – есік тіркелгі деректерінсіз құлыпты ашу керек
6. Қоршауды ашыңыз – бұрмалаушы шығыс күйін өзгертуі керек
7. Өрт дабылының кірісін имитациялаңыз – барлық ақауға қарсы релелер қуатсыздандырылуы керек

Өту/өтпеу критерийлері

Негізгі техникалық сипаттамаларға сілтеме

Сатып алу және инженерлік анықтама үшін осы блокты сақтаңыз.

Access Control PCBA – Коммерциялық дәреже

• Кіріс: 9-24 В тұрақты ток, күту режимі 60 мА
• Оқырман интерфейсі: Wiegand 26/34-бит немесе OSDP (RS-485)
• Пайдаланушы сыйымдылығы: 1000 (стандартты) / 10 000 (кеңейтілген)
• Оқиғалар журналы: 10 000 оқиға
• Реле: құлыптау (5A) + Aux (2A)
• Кірістер: есік сенсоры, REX, өрт блоктауы
• Жұмыс температурасы: -20°C - +65°C

• Қауіпсіздік: AES-128, бақылаушы, бұзуды анықтау
